Замена экрана Sony Ericsson W350a

Установите пластиковую открывалку в нижний угол телефона в щель между клапаном для снятия крышки.

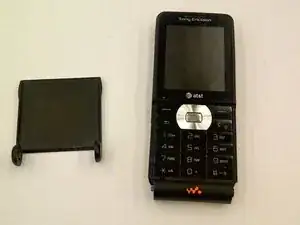

Снимите крышку, слегка проворачивая её.

Положите телефон экраном вниз на ровную гладкую поверхность так, чтобы камера, логотипы и динамик были направлены вверх.

Воспользуйтесь выемкой в нижней части задней крышки, вставьте туда пластиковую открывалку и поднимите её вверх, чтобы снять заднюю крышку телефона.

Отложите крышку в сторону после снятия.

Вставьте пластиковую открывалку в щель между камерой и аккумулятором телефона. Аккуратно подденьте конец аккумулятора и извлеките его.

После извлечения утилизируйте неисправный аккумулятор подходящим образом.

Переверните телефон и удалите наклейку Sony Ericsson, расположенную над динамиком для разговора.

Используя отвёртку T5, ослабьте и выкрутите две винта под наклейкой Sony Ericsson, вращая против часовой стрелки.

Используя мини-отвёртку с крестообразным шлицем, выкрутите два винта, вращая их против часовой стрелки.

Вставьте открывалку в нижнюю щель между передней и задней панелями и аккуратно потяните вверх, чтобы отделить заднюю часть корпуса от передней.

Боковые кнопки/регуляторы могут выпасть из своих позиций между задней и передней частью корпуса.

Используя отвёртку T5, выкрутите два винта, вращая их против часовой стрелки.

Используя открывалку и аккуратное движение наружу, отделите переднюю панель от внутренних компонентов телефона.

Используя крестообразную отвёртку, выкрутите винт с передней панели цифрового блока, вращая его против часовой стрелки.

Извлеките динамик из телефона.

После извлечения цифровой клавиатуры отсоедините шлейф, пока клавиатура не «выскочит» из разъёма.

Извлеките клавиатуру из телефона.

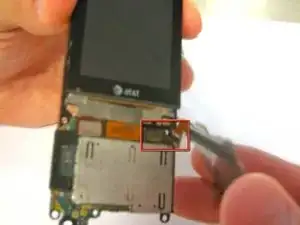

После удаления клавиатуры аккуратно отогните экран от рамки телефона, используя пальцы и большие пальцы с противоположных сторон, как показано на рисунке.

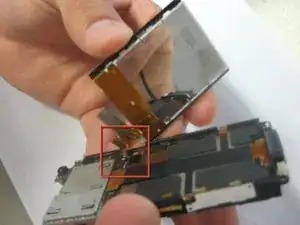

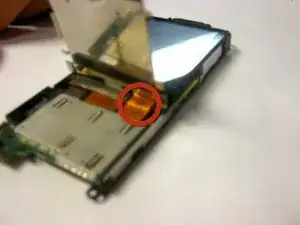

Хотя экран отделён от рамки, он по-прежнему остаётся подключённым электронным образом, аналогично клавиатуре. Такое соединение показано на втором изображении. Чтобы разъединить его, аккуратно потяните за ленточный кабель, пока штырёвой разъём не выскочит из приёмного разъёма на телефоне.

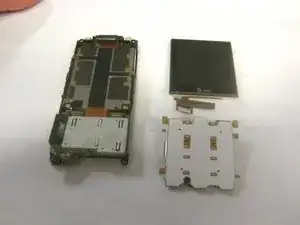

После удаления экрана и клавиатуры сборка телефона должна выглядеть так, как показано на третьем изображении.
