Замена экрана Samsung Blackjack

Держите устройство экраном от себя, а камеру — в вашу сторону.

Поместите большой палец на нижнюю половину телефона и сдвиньте крышку, одновременно слегка надавливая на неё вниз.

Разместите пальцы по обеим сторонам нижней части батареи и поднимите вверх.

Оттяните батарею от телефона.

Поместите большой палец на SIM-карту.

Выдвиньте карту из слота.

Используйте лопатку, чтобы снять резиновые заглушки с верхней части крышки.

Отверткой Phillips 00 выкрутите винты в каждом из четырёх углов и по одному с каждой стороны (всего шесть).

Используйте лопатку, чтобы ослабить и разделить переднюю и заднюю крышки.

Поднимите заднюю крышку, как только она станет свободной.

Передняя и задняя крышки соединены между собой золотым проводом.

Отсоедините золотой провод, соединяющий заднюю крышку с платой, чтобы полностью разделить крышки.

Отверткой выкрутите четыре винта, фиксирующие колёсико прокрутки.

Снимите колёсико прокрутки и прикреплённую к нему металлическую пластину пальцами.

Используйте лопатку, чтобы отщёлкнуть золотое проводное соединение, соединяющее заднюю панель с платой.

Используйте лопатку, чтобы отщёлкнуть золотое проводное соединение, соединяющее узел колёсика прокрутки с платой.

Используйте лопатку, чтобы отщёлкнуть чёрный прямоугольный разъём от материнской платы.

Отверткой Phillips 00 удалите все винты, которые крепят материнскую плату.

Пинцетом отсоедините соединение между материнской платой и динамиком. Динамик прикреплён к передней панели.

После того как все разъёмы будут отсоединены от материнской платы, плату можно вынуть.

Поднимите материнскую плату вверх — она выйдет из передней панели.

Используйте лопатку, чтобы разрушить клей, скрепляющий экран с платой.

Снимите экран с платы. Экран всё ещё будет соединён золотой ленточной связью.

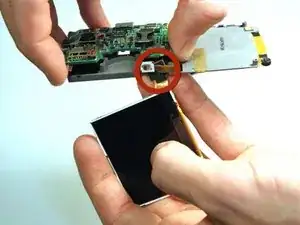

Осторожно приподнимая зелёную часть платы, протолкните золотую ленточную связь экрана через пространство в боковой части платы.
