Замена дисплейного экрана Samsung SPH-A660

Переверните телефон так, чтобы он лежал экраном вниз.

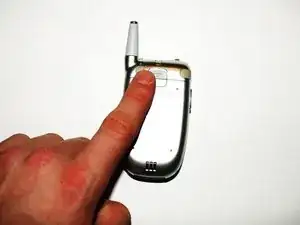

Чтобы извлечь аккумулятор, нажмите вверх пальцем на язычок, расположенный в верхней центральной части задней панели телефона.

Затем снимите аккумулятор с задней панели телефона.

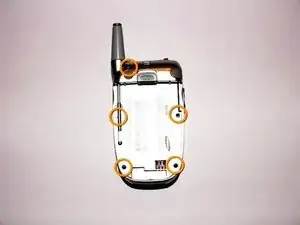

После снятия аккумуляторного блока открутите пять указанных винтов крестовой отверткой PH #00.

Отогните антенну, чтобы получить доступ к указанному винту посередине слева и открутить его.

Не забудьте открутить указанный винт в левом верхнем углу телефона. Если этот винт оставить, в последующих шагах будет сложно разобрать телефон.

Положите телефон на бок.

Вставьте небольшой пластиковый инструмент для вскрытия в зазор, проходящий вдоль боковой стороны телефона.

Осторожно подденьте телефон, проходя инструментом по краям устройства.

По всей длине телефона находятся защёлки, которые удерживают корпус вместе. Для разъединения может потребоваться значительная сила.

На этом шаге боковая клавиша регулировки громкости может выпасть — это нормально.

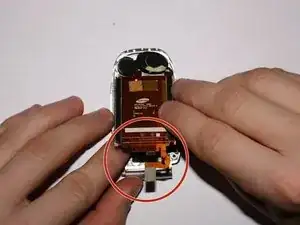

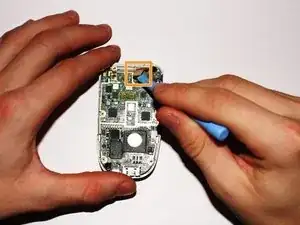

Осторожно поднимите выделенный разъём между логической платой и экраном, используя пальцы или пластиковый инструмент для вскрытия, как показано на фото.

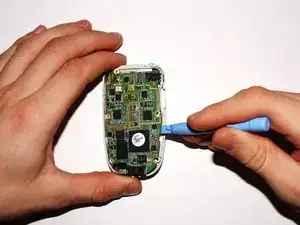

Снимите зелёную логическую плату с телефона, аккуратно поддев её пластиковым инструментом. Будьте осторожны, чтобы не повредить плату.

Кнопочная пластина может выпасть — это нормально. Отложите её в сторону.

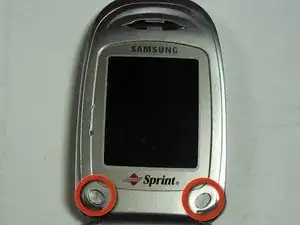

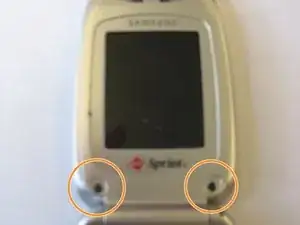

Сначала снимите две отмеченные липкие накладки с помощью синего пластичного рычажного инструмента или пальца. Снятие наклеек открывает доступ к винтам под ними.

Подденьте инструментом или ногтем наклейки, они должны легко сниматься.

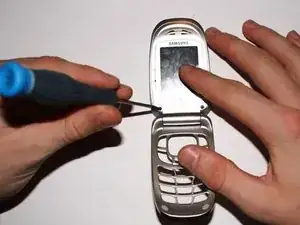

Чтобы открыть область дисплея, выкрутите два отмеченных винта крестовой отверткой PH #00.

Винты находятся под снятыми ранее накладками.

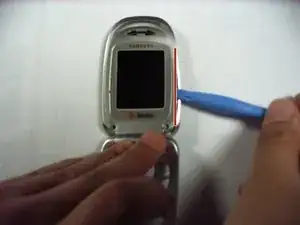

Далее вставьте пластиковый инструмент в зазор вдоль стороны дисплея под винтами. Это начнёт приподнимать экран.

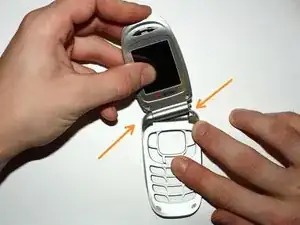

Когда крышка дисплея приоткрыта, используйте пальцы, чтобы полностью снять наружную крышку. Делайте это только для верхней половины телефона.

Для снятия крышки может потребоваться некоторое усилие, поскольку там находятся несколько защёлок. Будьте аккуратны при поддевании крышки.

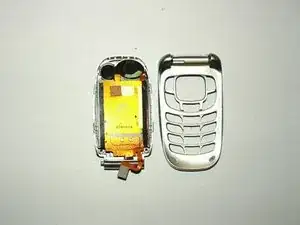

Отложите наружную крышку дисплея в сторону. Две отдельные части должны выглядеть как на третьем изображении.

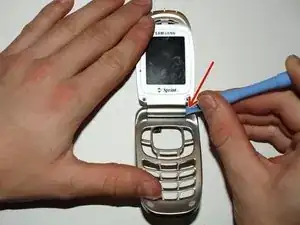

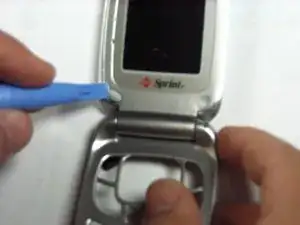

Осторожно вставьте пластиковый инструмент между шарниром и корпусом телефона.

Убедитесь, что клин вставлен в правый шарнир при взгляде сверху на телефон, как показано на фото.

Медленно подденьте шарнир от корпуса, как показано на втором изображении. После выполнения шага поставьте телефон на стол.

Телефон также можно разъединить руками.

Поскольку вы заменяете дисплей на новый, допустимо, если разъёмная лента порвётся — у нового дисплея будет собственная лента.

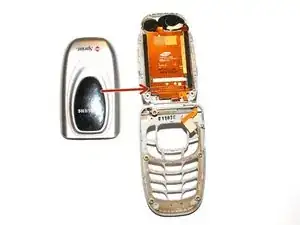

Далее выведите соединительный кабель из паза на задней стороне телефона — экран будет отсоединён от корпуса с клавиатурой.

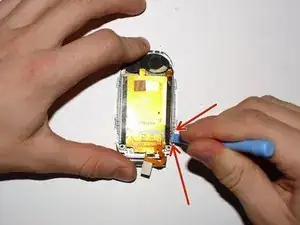

Используйте пластиковый инструмент, чтобы отжать дисплейный экран от задней крышки телефона.

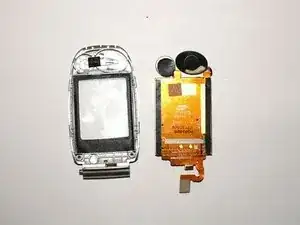

Замените экран, установив новый ЖК-экран на прозрачную крышку.

Крайне осторожно, чтобы не порвать соединительную ленту на этом шаге.

После установки дисплея в его крышку проденьте соединительную ленту через паз в нижней половине телефона.

Защёлкните обе половины телефона обратно, вставив правую сторону верхней половины дисплея, затем защёлкнув левую сторону.

Защёлкните крышку дисплея на тыльной стороне верхней половины телефона, сдвинув две части друг к другу и защёлкнув по краям.

Верните два винта, которые были удалены на шаге 8, чтобы зафиксировать верхнюю половину телефона.

Установите липкие накладки обратно на винты.

Верхняя половина телефона теперь должна быть полностью собрана.

Переверните телефон так, чтобы тыльная сторона была обращена к Вам.

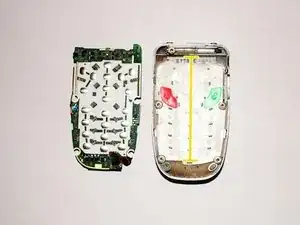

Установите клавиатуру на её место. Белая сторона — это обратная сторона клавиатуры, она должна быть вверх и обращена к Вам.

Поместите логическую плату поверх клавиатуры зелёной стороной вверх и обращённой к Вам.

Продвиньте прямоугольный разъём, который был продет через слот нижней части телефона, чтобы подключить логическую плату к дисплею.

Вставьте клавишу регулировки громкости в правую сторону телефона так, чтобы большая часть клавиши была направлена вверх.

Защёлкните заднюю крышку телефона на логической плате.

Вкрутите пять винтов, которые были удалены на шаге 3, чтобы закрепить заднюю крышку телефона.

Установите аккумулятор обратно в телефон.
