Замена дигитайзера Samsung Galaxy Light

Перед снятием задней крышки убедитесь, что Samsung Galaxy Light полностью выключен.

Используя пластиковый инструмент для вскрытия (или ногти), подденьте заднюю крышку устройства.

Снимите заднюю крышку.

Извлеките аккумулятор из устройства.

Используя крестовую отвертку Phillips №0, выкрутите все девять (9) винтов, крепящих среднюю рамку к передней части устройства.

Используя пластиковый инструмент для вскрытия, отделите среднюю рамку от передней панели устройства.

Снимите среднюю рамку.

Чтобы отсоединить материнскую плату от устройства:

Используя пластиковый инструмент для вскрытия, аккуратно приподнимите разъём дигитайзера с материнской платы.

Осторожно приподнимите материнскую плату и сдвиньте её влево по корпусу устройства.

Используя пластиковый инструмент для вскрытия, аккуратно приподнимите разъём дисплея на оборотной стороне материнской платы.

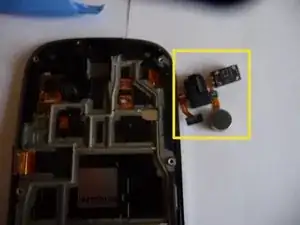

Используя пластиковый инструмент для вскрытия, аккуратно снимите сборку разъёма наушников (красный)/динамика (красный)/вибромотора (оранжевый). Она снимается одним блоком. Будьте особенно осторожны с тонкими гибкими шлейфами, соединяющими их, так как их легко порвать.

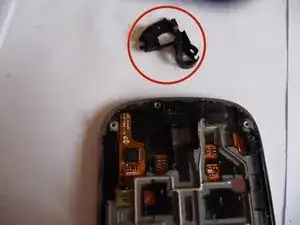

Используя пластиковый инструмент для вскрытия, снимите опорную деталь.

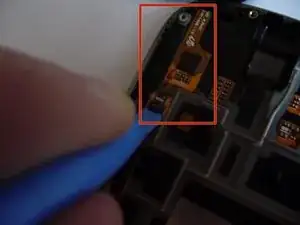

Используя пластиковый инструмент для вскрытия, отпустите защёлку (она поднимается вверх в сторону кабеля) и извлеките разъём дигитайзера.

На широкой части шлейфа (где расположен чип) шлейф сильно приклеен к небольшой металлической пластине, которая, в свою очередь, прочно закреплена на задней панели термопроводящим клеем. Освободите этот шлейф от задней панели.

Если вы планируете повторно использовать дигитайзер, будьте очень осторожны при его снятии, так как шлейф легко повредить. Используйте аккуратное нагревание и металлический инструмент, чтобы поддеть между металлической пластиной и задней панелью.

Область, выделенная красным, — это место, где шлейф дигитайзера проходит через вырез в рамке. Если вы собираетесь повторно использовать дигитайзер, будьте очень осторожны при отделении дигитайзера в этой области, иначе вы можете повредить шлейф.

По мере ослабления адгезива и отведения дигитайзера от рамки используйте медиаторы или карты, чтобы не допустить повторного приклеивания по мере остывания.

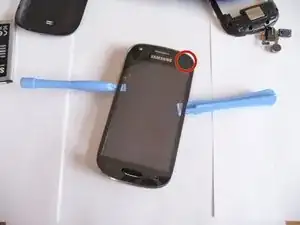

Работайте по секциям, начиная с верхней части (вблизи логотипа Samsung). Клей сильный и толстый по всему периметру. Применяйте равномерный нагрев и оттягивайте верхний край от рамки с помощью пластиковых инструментов. Шлейф дигитайзера проходит через вырез в рамке.

Нагрейте боковые части, используя пластиковые инструменты для отделения дигитайзера от рамки. Будьте очень осторожны, чтобы не ввести инструмент слишком глубоко, чтобы не повредить экран или не размазать клей по его поверхности.

В отличие от других телефонов Samsung, на тыльной стороне двух сенсорных кнопок по обе стороны от кнопки «Домой» нет шлейфа.

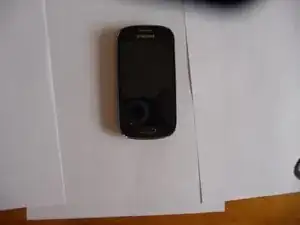

После того как дигитайзер полностью отделён от рамки со всех сторон, снимите его.

Установка нового дигитайзера выполняется в обратном порядке. Если старый дигитайзер был треснут, тщательно осмотрите рамку и удалите любые осколки стекла перед фиксацией заменённого дигитайзера, иначе он не ляжет ровно и могут возникнуть функциональные проблемы.
