Замена блока порта зарядки LG Optimus F3

Поверните устройство задней крышкой вверх.

Проще всего открыть корпус возле порта зарядки, расположенного внизу телефона.

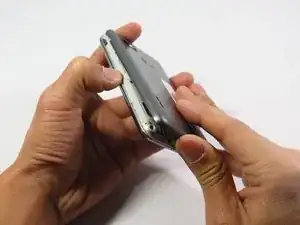

Снимите заднюю крышку, поддев её снизу и оттянув вверх, как показано на изображении.

После снятия задней крышки видна батарея. Батарея — это крупный квадратный элемент.

Снимите батарею, подогнув нижний край вверх, чтобы отделить батарею от корпуса.

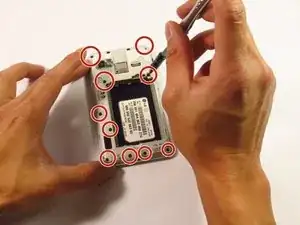

Удалите 10 винтов 1.0 мм, расположенных на задней части устройства.

См. отмеченные на изображении места расположения винтов.

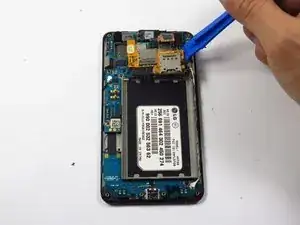

Используйте пластиковый инструмент для вскрытия, чтобы отделить внутренний корпус от устройства.

Заставьте пластиковый инструмент войти между частями корпуса.

Пошевелите инструментом и используйте рычаг, чтобы разъединить корпус.

Модуль камеры находится в левом верхнем углу телефона. Камера — серебристый блок с чёрным объективом. На изображении указано место камеры на плате.

Используйте пластиковый инструмент для вскрытия, чтобы отделить камеру от платы.

Заведите пластиковый инструмент между камерой и платой, чтобы ослабить модуль камеры.

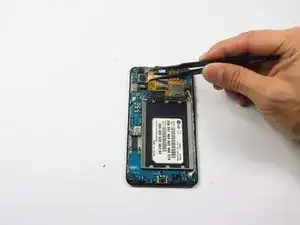

Используйте пинцет, чтобы отсоединить и вынуть основную (заднюю) камеру.

Используйте пластиковый инструмент для вскрытия, чтобы отделить разъём SIM-карты и разъём карты памяти от платы.

Учтите, что разъём SIM-карты и разъём карты памяти представляют собой единый блок.

Заведите пластиковый инструмент, чтобы приподнять блок разъёмов с платы.

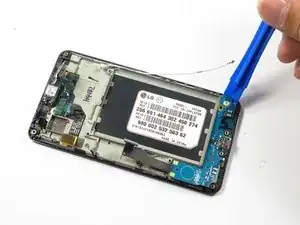

Используйте пластиковый инструмент для вскрытия, чтобы удалить блок порта зарядки.

Заведите пластиковый инструмент между блоком порта зарядки и платой, чтобы отделить порт.

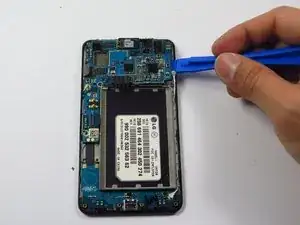

Используйте пластиковый инструмент для вскрытия, чтобы снять материнскую плату, расположенную непосредственно над батарейным отсеком.

Материнская плата имеет форму буквы L и расположена над батарейным отсеком и слева от него.

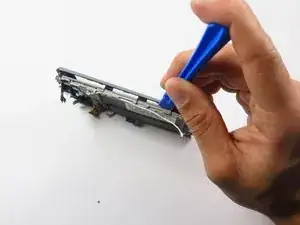

Заведите пластиковый инструмент между платой и корпусом, чтобы отделить блок.

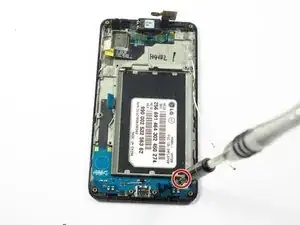

Удалите один винт 1.0 мм.

Используйте пластиковый инструмент для вскрытия, чтобы снять защитное стекло передней панели.

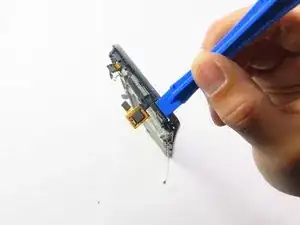

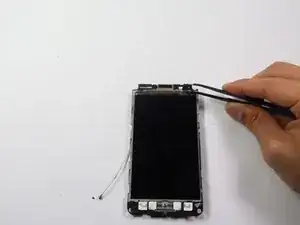

Аккуратно используйте пластиковый инструмент для вскрытия, чтобы снять переднее стекло. Постарайтесь не повредить разъём.

Снимите фронтальную камеру.

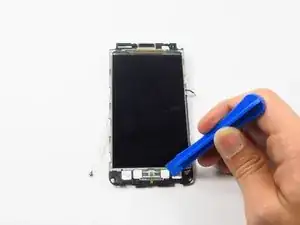

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно снять плату кнопки «Домой». Она приклеена двусторонним скотчем.

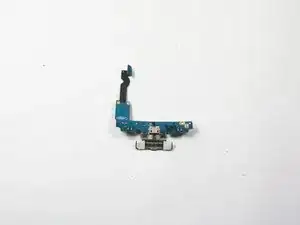

Используйте пластиковый инструмент для вскрытия, чтобы снять блок порта зарядки.

Готово.
