Замена батареи Danger Hiptop

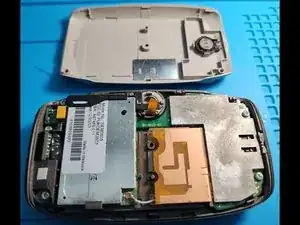

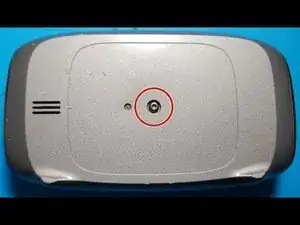

Удалите один винт Torx T7 длиной 6 мм с задней стороны, затем используйте лопаточку, чтобы отделить заднюю крышку от основного корпуса.

Пропустите этот шаг, если у вас модель T-Mobile для США.

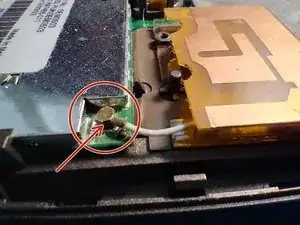

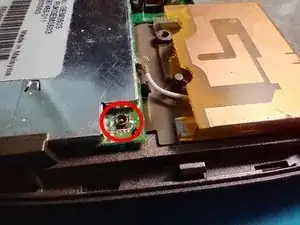

Найдите разъем антенны. С помощью лопаточки аккуратно подденьте под разъем в указанном месте — он отщелкнется.

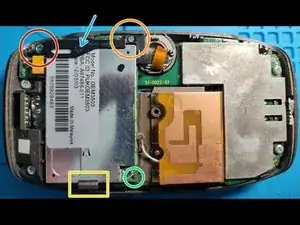

Снимите RF-модуль следующим образом:

Удалите винт Phillips PH1 × 6 мм с левой стороны черного пластикового кронштейна.

Удалите тонкий винт Phillips PH0 × 7 мм с правой стороны пластикового кронштейна.

Осторожно сдвиньте черный пластиковый кронштейн снизу под шлейфом дисплея влево и отложите в сторону.

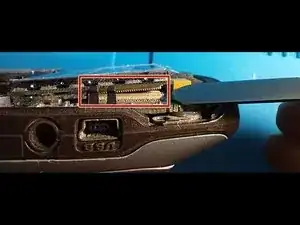

RF-модуль удерживается клипсой внизу, круглым фиксатором в правом нижнем углу и разъемом по верхнему краю, снизу. Используйте лопаточку у верхнего края, чтобы отжать разъем RF-модуля. Он отщелкнется.

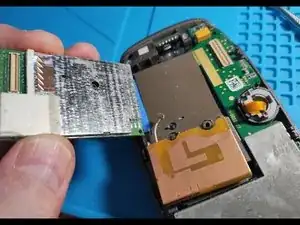

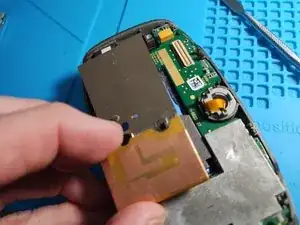

Теперь просто поднимите и сдвиньте RF-модуль вверх — он освободит защелку внизу. Отложите RF-модуль в сторону.

Поднимите модуль антенны и отложите его в сторону.

Извлеките SIM-карту, чтобы можно было снять переднюю панель корпуса.

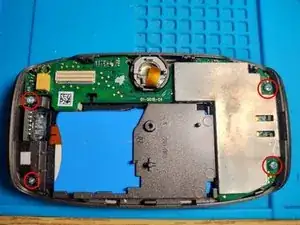

Сначала удалите четыре указанных винта, чтобы освободить переднюю панель корпуса.

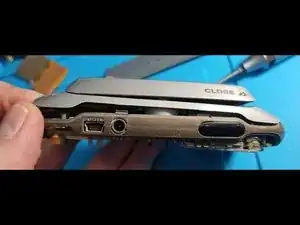

Используйте лопаточку, чтобы поддеть по всему периметру переднюю часть корпуса и освободить её.

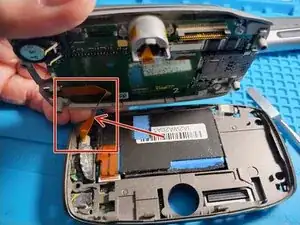

Будьте осторожны, чтобы не повредить шлейф платы колесика управления, который всё ещё подключен.

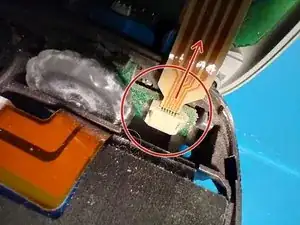

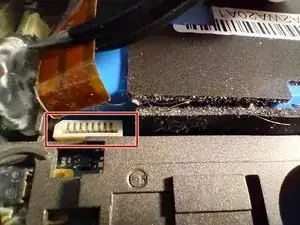

Захватите шлейф платы колесика управления пинцетом и потяните прямо вверх, чтобы отсоединить его. При установке обратно просто используйте пинцет, чтобы прижать его прямо вниз в разъем.

Теперь можно вынуть батарею. Используйте пинцет, чтобы потянуть шлейф батареи прямо вверх.

Используйте бритвенный нож или нож Xacto, чтобы разрезать синюю пластиковую оболочку батареи и извлечь батарею из оболочки. Режьте по стороне без платы управления батареей.

На фотографиях показана оригинальная батарея, которая будет показывать 0 вольт, так как давно разряжена.

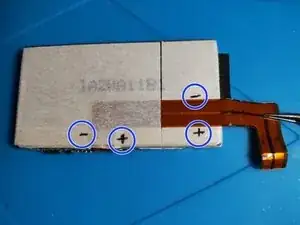

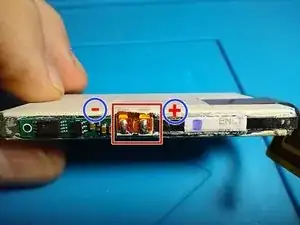

Полярность батареи указана на фото.

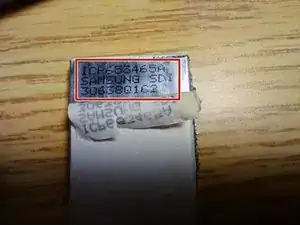

Номер детали батареи: Samsung SDI ICP653465A, номинал 1200 мА·ч, 3.6 В Li-полимер с встроенной платой защиты на стороне батареи.

Номер детали 653465 означает 6,5 мм толщиной, 34 мм шириной, 65 мм длиной. В интернете можно найти множество заменяемых батарей толщиной 6,5 мм и шириной 34 мм, но редко длиной 65 мм. Выберите батарею короче 65 мм и примерно на 1200 мА·ч.

Батарея 1200 мА·ч формата 653450 легко доступна на eBay. Некоторые заменяемые батареи утверждают, что подходят для этой модели, но они должны соответствовать этим габаритам.

Батарей со сторонами подключениями к плате защиты, по-видимому, не существует, поэтому исходный гибкий разъем батареи нельзя повторно использовать, и вам потребуется припаять новую батарею на место.

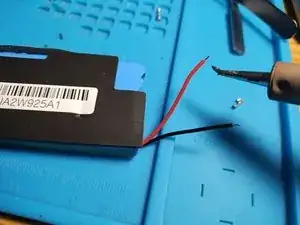

Отрежьте разъем с одного провода за раз, чтобы не закоротить батарею, сняв всего несколько миллиметров изоляции, скрутите и нанесите припой на оголенные концы проводов.

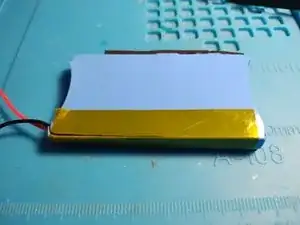

Наденьте синюю пластиковую оболочку на новую батарею и запечатайте её майларом или изолентой. Обязательно включите поролоновую прокладку, чтобы батарея не болталась внутри корпуса.

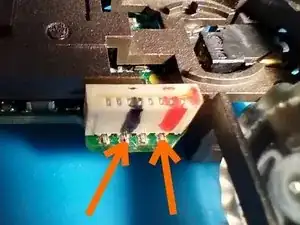

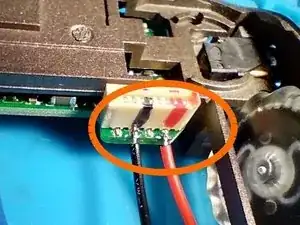

Опаяйте два указанных контакта на разъеме батареи и припаяйте провода соответствующих цветов, как показано. Эти два контакта подают питание на телефон.

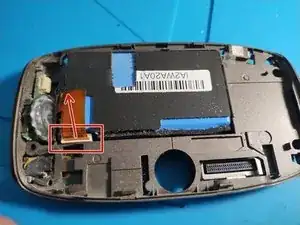

Установите батарею обратно в корпус, как показано на последней фотографии. Провода уложите под батареей.

Соберите телефон в обратном порядке.

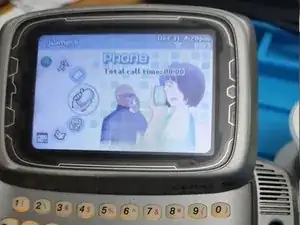

Поздравляем! Ваш Sidekick снова работает. Приятного пользования.

Несколько слов о зарядных устройствах. Документации по этому нет. Полярность заряда — центр положительный (+), используется цилиндрический разъем с наружным диаметром 3,45 мм. Поэтому номинальный цилиндрический разъем 3,5 мм должен подойти.

Что касается напряжения зарядки, используйте источник 5 В. Любой USB-зарядный блок на 5 В подойдет, но лучше, если он обеспечивает не менее 350 мА, так как именно столько телефон потребляет при старте. Большинство зарядных блоков выдают 1 А.

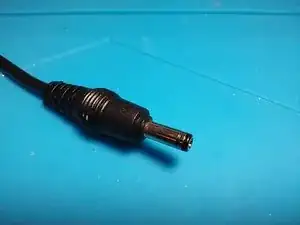

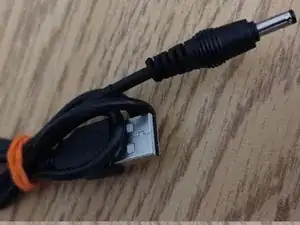

На фотографиях показан разъем и самодельный зарядный кабель.
