Замена антенны Nokia 2630b

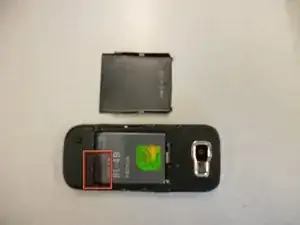

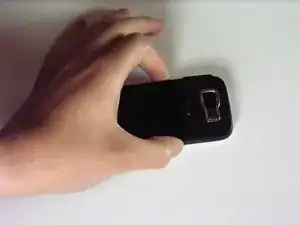

Нажмите и удерживайте кнопки разблокировки с обеих сторон крышки батарейного отсека. Удерживая кнопки, оттяните крышку батарейного отсека от корпуса телефона.

Вытащите батарею, удерживая верхнюю часть батареи и поддевая её под углом.

Выверните два винта по обеим сторонам отсека для батареи мини-отвёрткой с наконечником T5.

Наконечник T5 имеет звездообразный конец и на боковой стороне наконечника выгравировано «T5» для удобной идентификации.

ПРИМЕЧАНИЕ: Держите винты в безопасном месте на время работы.

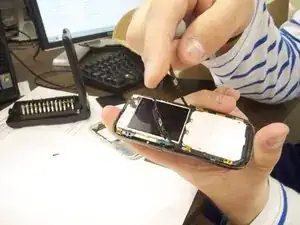

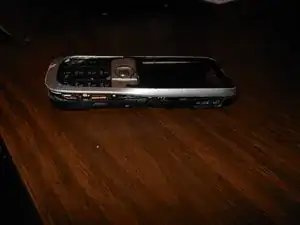

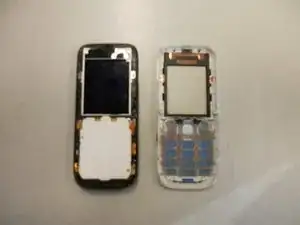

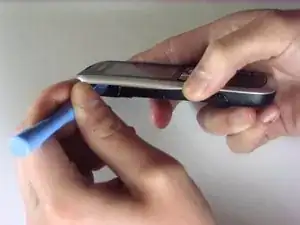

Отделите переднюю крышку от задней с помощью инструмента для вскрытия.

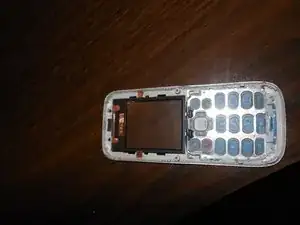

ПРИМЕЧАНИЕ: Клавиатура является свободным элементом и может выпасть.

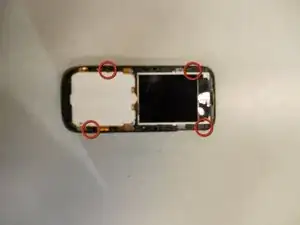

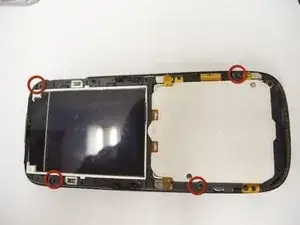

Снимите винты тем же наконечником T5, чтобы освободить плату от корпуса.

Держите винты в безопасном месте на время работы.

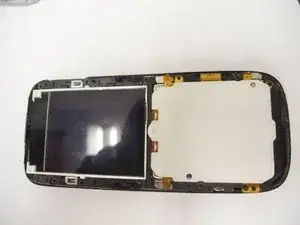

Аккуратно поднимите чёрную рамку со стороны экрана пальцами.

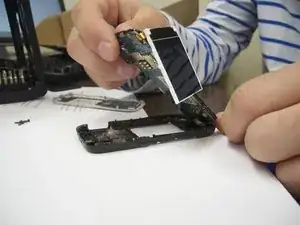

Аккуратно выньте плату и экран из чёрного корпуса пальцами.

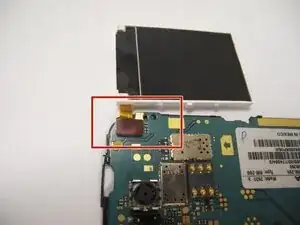

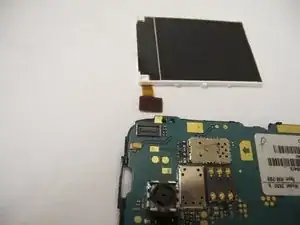

Экран соединён с платой оранжевым шлейфом.

Аккуратно отсоедините шлейф от платы пальцами.

Подсоедините новый экран, подключив оранжевый шлейф к плате.

Установите плату и экран обратно в чёрный корпус.

Верните чёрную рамку на экран.

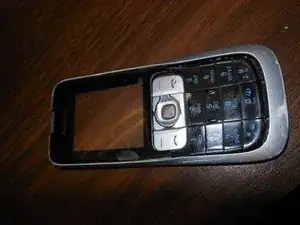

Аккуратно установите клавиатуру на место.

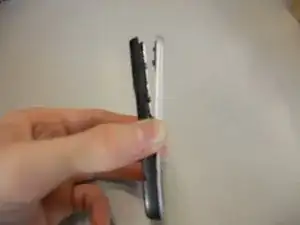

Защёлкните переднюю крышку на нижней части корпуса пальцами.

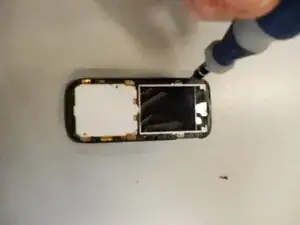

Затяните винты мини-отвёрткой.

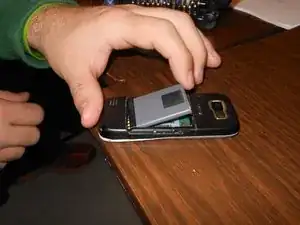

Вставьте батарею на место.

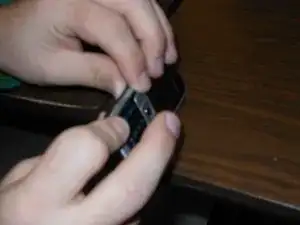

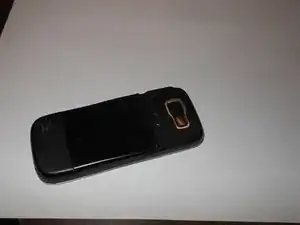

Защёлкните крышку батарейного отсека на место.

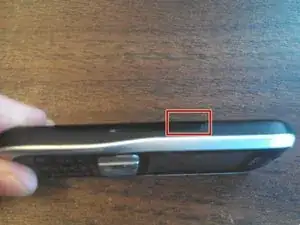

Найдите четыре винта, которые крепят заднюю крышку к остальной части телефона.

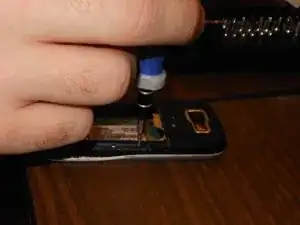

Выверните все четыре винта звездообразной отвёрткой T5 против часовой стрелки.

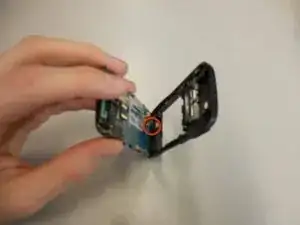

НЕ РАЗДЕЛЯЙТЕ СИЛЬНО! Между динамиком и задней крышкой проходит провод. Крайне важно НЕ перерезать это соединение. Поэтому задняя крышка не полностью отсоединяется от остальной части телефона.

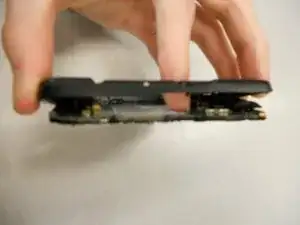

Удерживая заднюю крышку, приложите давление к задней части телефона в области батареи, чтобы отделить две части.

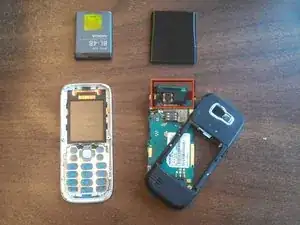

Антенна — это L-образный элемент, расположенный в верхней части телефона между задней крышкой и платой.

Вы сможете вынуть антенну с минимальными усилиями.

Чтобы установить новую антенну, поместите её на то же место, где была старая. Нет необходимости подключать её к каким-либо разъёмам на телефоне.

Для сборки устройства выполните шаги в обратном порядке.

При установке клавиатуры убедитесь, что она находится в правильном положении перед затягиванием корпуса.

При установке батареи убедитесь, что контакты батареи соприкасаются с контактами телефона.

Повторно проверьте положение латунных контактов относительно батареи.

На фото показана правильная ориентация батареи.
