Sony Xperia XA Back Camera Replacement

Примените тепло к задней поверхности телефона.

При необходимости продолжайте нагревать устройство в процессе замены.

Устройство может сильно нагреваться, поэтому аккуратно обращайтесь с ним.

Приклейте маленькую присоску на нижнюю половину задней поверхности телефона.

Оттяните заднюю часть корпуса телефона от устройства.

Вы услышите треск — клей будет отрываться от телефона.

Вы услышите звук отщёлкивания задней крышки от устройства.

Для максимально надёжного уплотнения при повторной сборке потребуется нанести клей или клейкую ленту вдоль корпуса устройства.

Антенна RAF может остаться прикреплённой к задней крышке при её снятии.

Нанесите тепло на медную антенну RAF.

Этот шаг и следующий применимы только если антенна RAF не оторвалась при снятии задней крышки.

Отклейте антенну RAF.

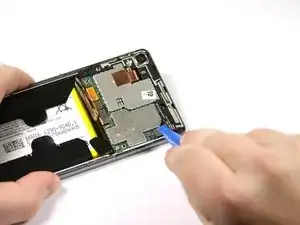

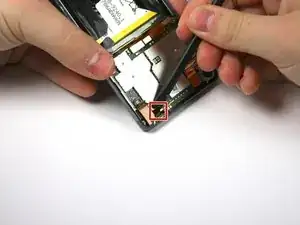

Подденьте пластиковым инструментом медный контакт рядом с аккумулятором.

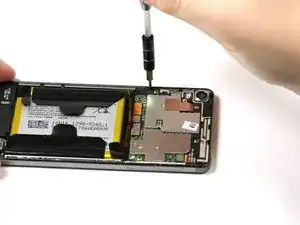

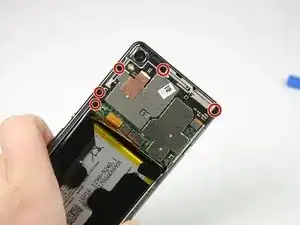

Выверните пять чёрных винтов длиной 4 мм крестовой отвёрткой Phillips #00.

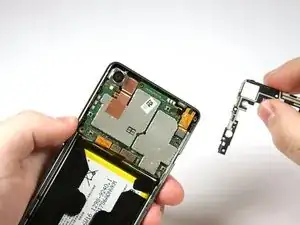

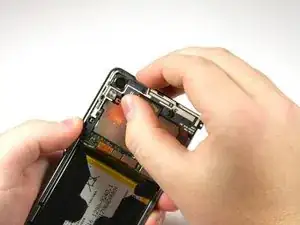

Подденьте чёрный корпус камеры пластиковым инструментом для вскрытия, затем снимите корпус.

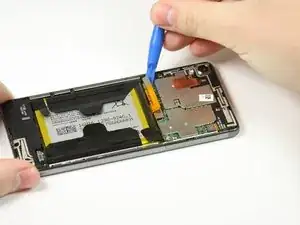

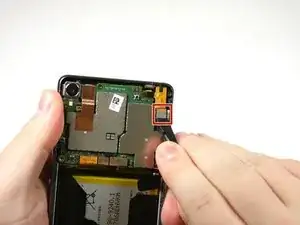

Отщёлкните небольшой разъём на правой стороне материнской платы пластиковым инструментом.

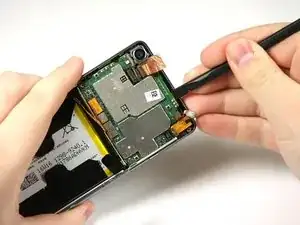

С помощью лопатки снимите разъём в правом верхнем углу материнской платы.

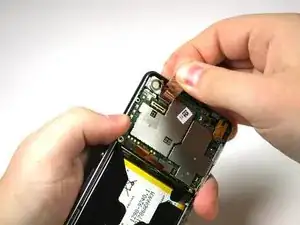

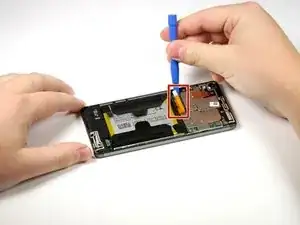

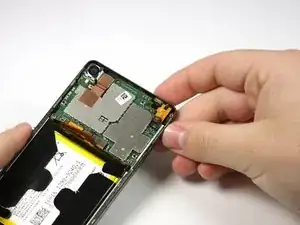

Плоским концом лопатки приподнимите медную планку справа от задней камеры.

Отогните планку за разъём.

Планка приклеена.

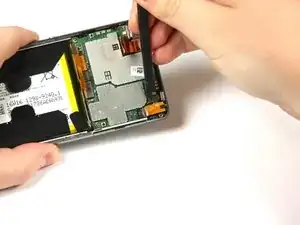

Подденьте разъём камеры на материнской плате нейлоновой лопаткой.

С помощью лопатки ослабьте чёрный разъём в правом верхнем углу материнской платы.

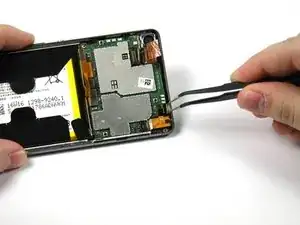

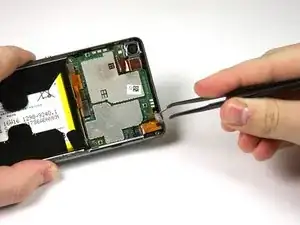

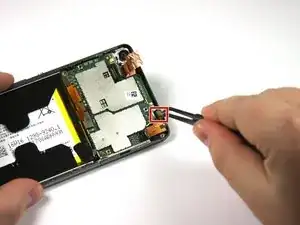

Вытащите квадратный разъём с помощью пинцета.

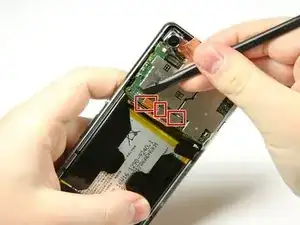

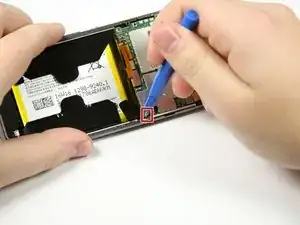

С помощью лопатки отсоедините три медных контакта в нижней части материнской платы.

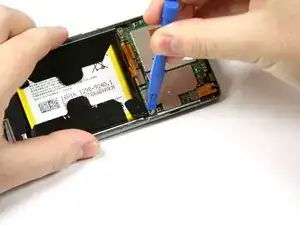

С помощью лопатки отделите материнскую плату от рамы.

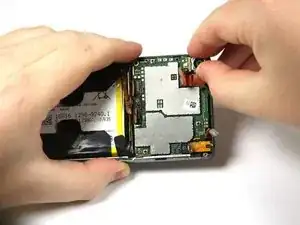

Выньте материнскую плату пальцами.

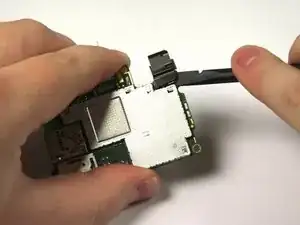

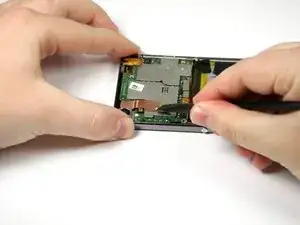

Используйте нейлоновую лопаточку, чтобы поддеть чёрный разъём камеры на материнской плате.

Разъём приклеен.

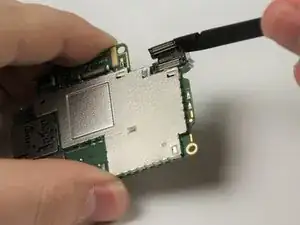

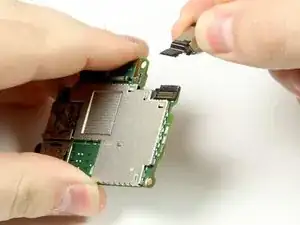

Аккуратно вытяните камеру с материнской платы пальцами.
