Разборка динамика Nokia 3100b

Убедитесь, что телефон выключен.

Нажмите кнопку на задней панели телефона и сдвиньте крышку назад.

Извлеките аккумулятор, потянув его из телефона.

Осторожно отогните маленькую металлическую рамку, удерживающую SIM-карту, и поднимите рамку.

Извлеките SIM-карту.

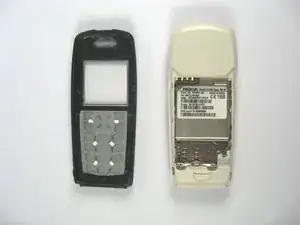

Отделите переднюю панель от основной части корпуса телефона.

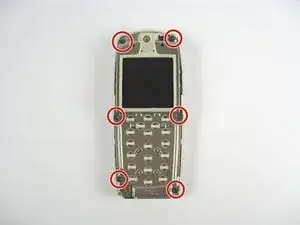

Удалите шесть винтов по краям телефона.

Отсоедините сборку экрана от основания телефона.

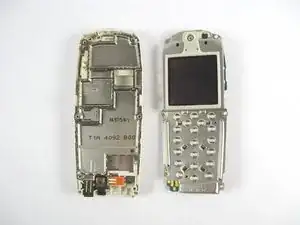

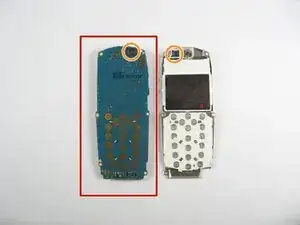

Осторожно поднимите часть с клавиатурой от платы.

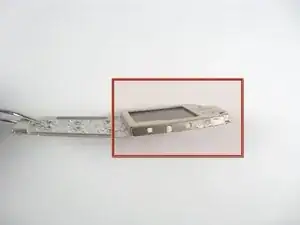

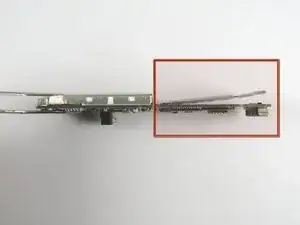

Отделите экран от печатной платы.

При сборке повторно подсоедините разъемы — иначе экран не будет работать должным образом.

Не забудьте подключить экран к плате при обратной сборке!

Аккуратно надавите на экран, чтобы защёлкнуть его и вынуть из сборки.

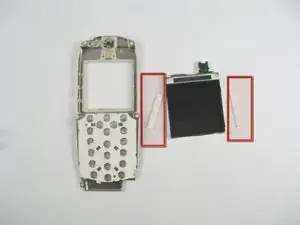

Когда экран выпадет из сборки, вместе с ним выпадут две белые защёлки.

При установке экрана вставляйте защёлки так, чтобы скошенная сторона была направлена вверх, чтобы они вошли в сборку.

Отложите экран и защёлки в сторону.

Теперь у вас есть доступ к динамику.

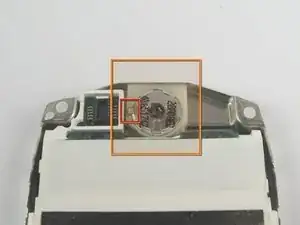

Обратите внимание на язычок на конце динамика. Он должен быть установлен правильно для последующей установки динамика.

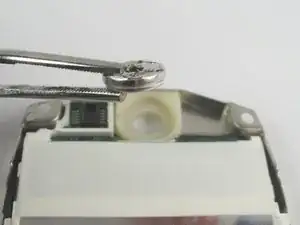

Извлеките динамик из сборки.
