Замена жёсткого диска HP 15-af123cl
В этом руководстве показано, как заменить жёсткий диск (HDD) на ноутбуке HP 15-af123cl. Это может потребоваться, если компьютер не загружается или если отображаются сообщения о повреждении памяти жёсткого диска.
Серия HP 15 включает несколько номеров моделей и во многом схожа с ноутбуком HP 255 G4 — на странице поддержки HP для модели af123cl есть ссылка на руководство по ремонту HP 255 G4.
Перед началом ремонта выполните следующие подготовительные шаги:
- Используйте инструменты, защищённые от статического электричества (ESD), включая антистатический браслет, чтобы предотвратить повреждение компьютера.
- Создайте резервную копию всех данных на вашем жёстком диске перед его заменой. Если пропустить этот шаг, вы потеряете все данные, которые не были сохранены.
- Перед началом выключите компьютер и отсоедините все кабели, включая сетевой кабель питания.
Шаг 1
Сдвиньте ползунок с символом замка вправо, чтобы разблокировать аккумулятор.
Шаг 2
Сдвиньте ползунок с символом батареи влево, чтобы немного вытолкнуть аккумулятор.
Теперь, когда аккумулятор освобождён, полностью выньте его.
Шаг 3
Отвинтите единственный винт, фиксирующий оптический привод, крестовой отвёрткой Phillips #00.
Шаг 4

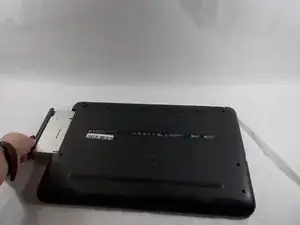

Выдвиньте оптический привод из ноутбука.
Шаг 5

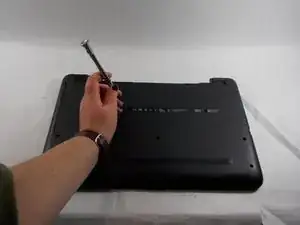

Отвинтите двенадцать винтов на нижней панели ноутбука крестовой отвёрткой Phillips #00.
Шаг 6

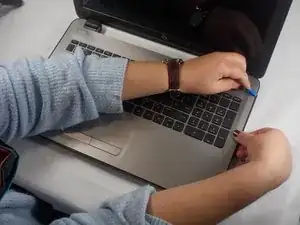

Переверните ноутбук и откройте крышку.
Используйте инструмент для открытия, чтобы отщелкнуть нижнюю крышку от корпуса ноутбука.
Шаг 7
Закройте и снова переверните ноутбук.

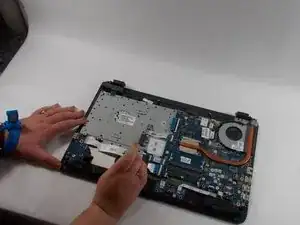

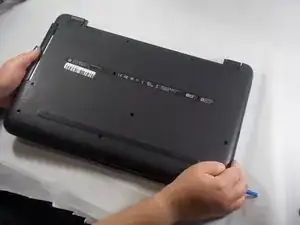

Подденьте заднюю крышку и снимите её с ноутбука.
Шаг 8

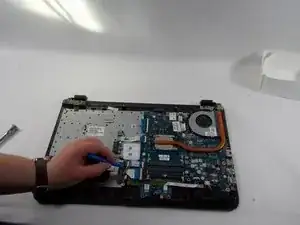

Отсоедините кабель, подключённый к диску, с помощью инструмента для открытия.
Шаг 9

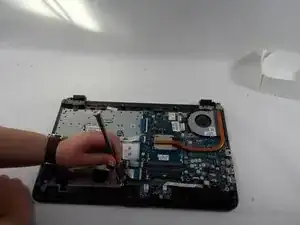

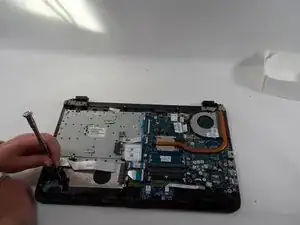

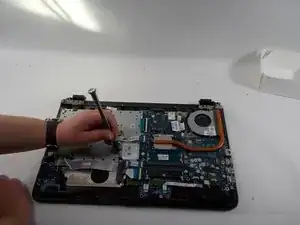

Отвинтите винты, удерживающие кронштейны вокруг жёсткого диска, крестовой отвёрткой Phillips #00.
Шаг 10

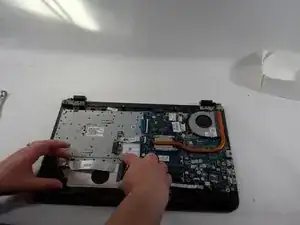

Снимите кронштейны, окружающие жёсткий диск.
Извлеките жёсткий диск из ноутбука.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
