Замена ЖК-дисплея HP DV7-4285DX

Убедитесь, что ноутбук выключен и отключён от сетевого адаптера.

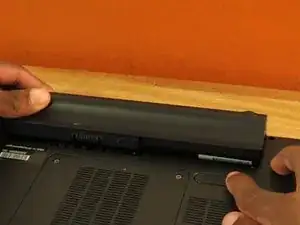

Сдвиньте защёлку фиксатора батареи влево и извлеките аккумулятор.

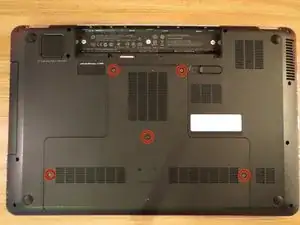

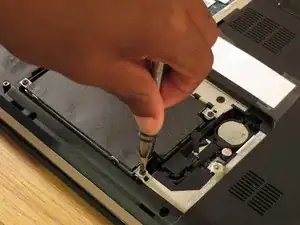

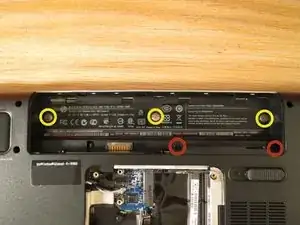

Открутите пять винтов, удерживающих нижнюю крышку для доступа к оперативной памяти, жёсткому диску и Wi‑Fi карте.

Пять крестовых Phillips #1

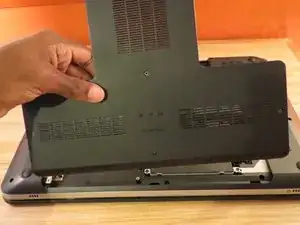

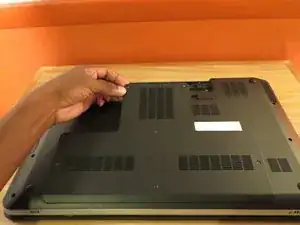

При снятии крышки начинайте с верхнего края и поднимайте вверх.

Снимите крышку.

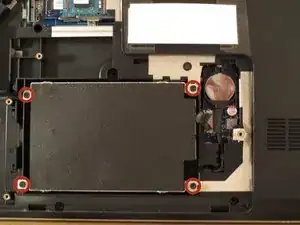

Снимите четыре винта, удерживающих жёсткий диск.

Четыре крестовых Phillips #1

Отключите SATA‑разъём, потянув за чёрную язычковую ленту.

Извлеките жёсткий диск.

Извлеките модули оперативной памяти, отжав фиксирующие защёлки наружу.

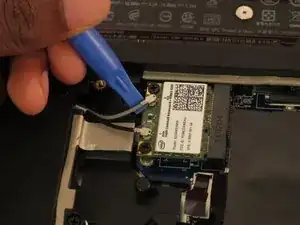

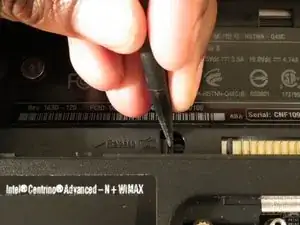

Используйте край пластиковой лопатки, чтобы осторожно поддеть антеннный кабель Wi‑Fi и отсоединить его от слота на беспроводной карте.

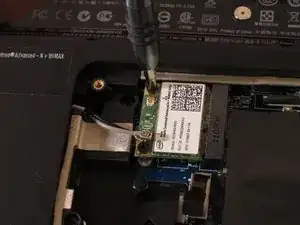

Снимите два винта, крепящие беспроводную карту.

Два крестовых Phillips #1

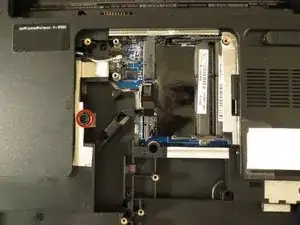

Снимите один винт, удерживающий оптический привод.

Один крестовый Phillips #1

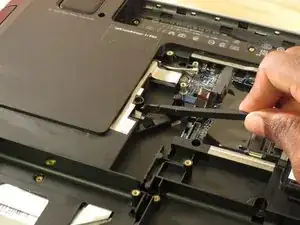

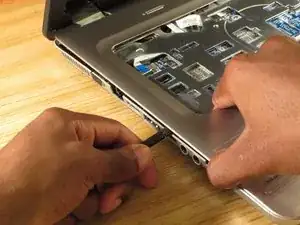

Используйте лопатку, чтобы нажать на металлическую защёлку под местом, где был винт. Это отсоединит оптический привод от SATA‑разъёма.

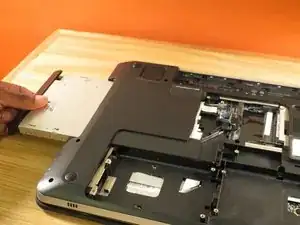

Извлеките оптический привод.

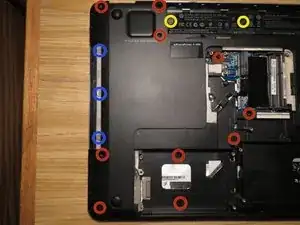

Снимите 26 винтов на нижней стороне корпуса.

20 крестовых Phillips #1

Три крестовых Phillips #0

Три крестовых Phillips #00

Слева от разъёма батареи находится защёлка для клавиатуры. Используйте лопатку, чтобы освободить клавиатуру.

Возможно, придётся немного открыть крышку ноутбука, чтобы клавиатура не защёлкнулась снова.

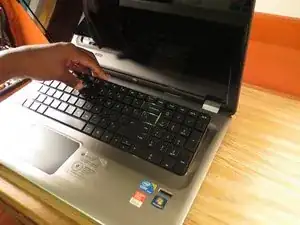

Когда она освободится, поднимите клавиатуру вверх от верхнего края.

Осторожно, не повредите и не порвите ленточный кабель.

Используйте край пластиковой лопатки, чтобы осторожно перевернуть фиксирующую планку ZIF‑разъёма клавиатуры.

Снимите клавиатуру.

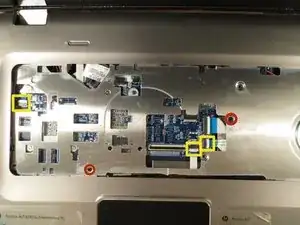

Снимите два винта.

Два крестовых Phillips #1

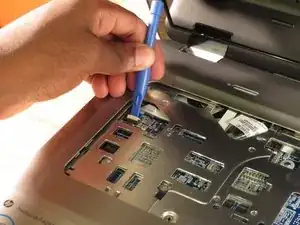

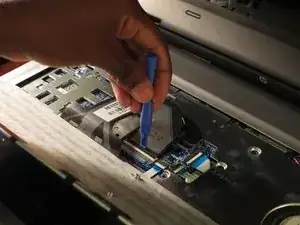

Используйте край пластиковой лопатки, чтобы осторожно перевернуть фиксирующие планки на трёх ZIF‑разъёмах.

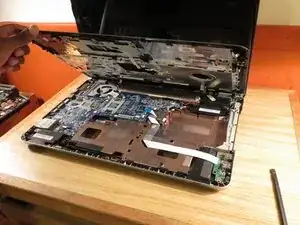

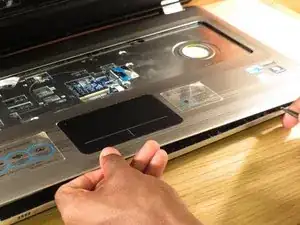

Начиная с левой стороны, используйте лопатку, чтобы поддеть крышку. Продвигайтесь вокруг до правой стороны.

Снимите крышку.

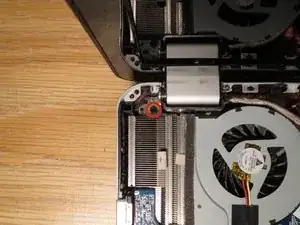

Снимите винт слева, удерживающий петлю крышки.

Один крестовый Phillips #1

Используйте чёрную язычковую ленту, чтобы отсоединить разъём LCD.

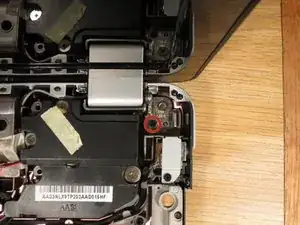

Снимите винт справа, удерживающий петлю крышки.

Один крестовый Phillips #1

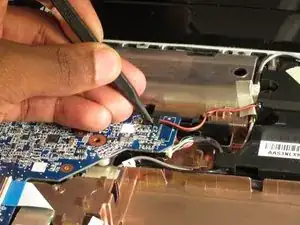

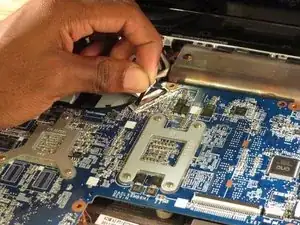

Используйте лопатку, чтобы отсоединить провод динамика.

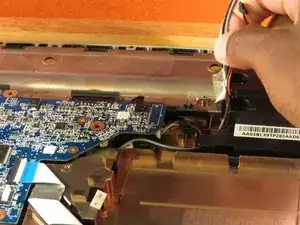

Осторожно вытяните провода антенн Wi‑Fi из нижнего корпуса.

Снимите крышку дисплея.

С помощью металлической лопатки снимите две декоративные накладки петель.

Используйте металлическую лопатку, чтобы снять два заглушки винтов.

Снимите два винта Phillips #1, которые были под заглушками.

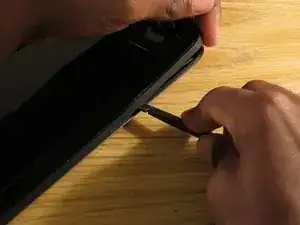

Начиная с левой стороны, используйте лопатку, чтобы поддеть рамку экрана.

Продвигайтесь вокруг и снимите рамку экрана.

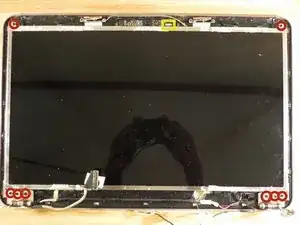

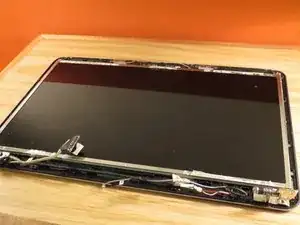

Снимите восемь винтов, удерживающих ЖК‑панель.

Восемь крестовых Phillips #1

Используйте лопатку, чтобы отсоединить разъём веб‑камеры.

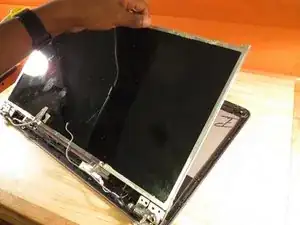

Поднимите ЖК‑панель.

Провод веб‑камеры приклеен к задней части панели. Осторожно оторвите его от панели.

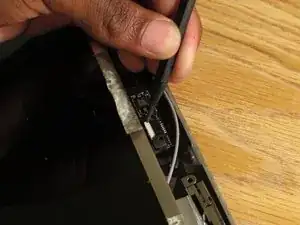

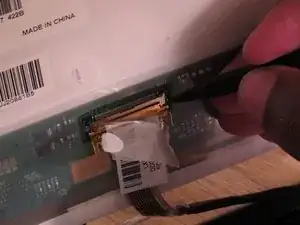

Используйте лопатку, чтобы отсоединить кабель от ЖК‑панели.

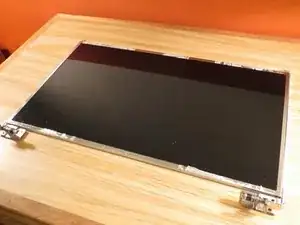

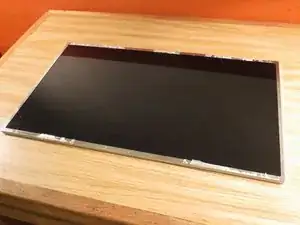

Снимите ЖК‑панель.

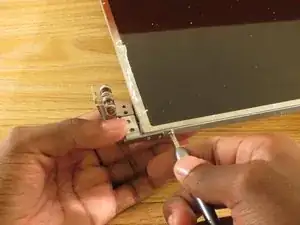

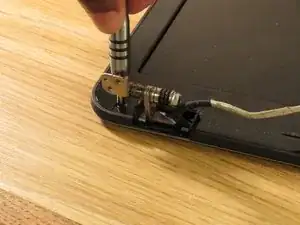

Снимите четыре винта (по два с каждой стороны), удерживающие петли на боковинах.

Четыре крестовых Phillips #1 (по два с каждой стороны)

Снимите петли.

ЖК-дисплей остаётся на месте.

Для сборки снова выполните эти инструкции в обратном порядке.
