Замена жесткого диска Dell Vostro 1540
Шаг 1
Сдвиньте защелки, чтобы разблокировать аккумулятор.
Шаг 2
Сдвиньте аккумулятор и извлеките его из компьютера.
Шаг 3
Подденьте, чтобы освободить верхние четыре защелки, удерживающие клавиатуру на компьютере.
Шаг 4
Переверните клавиатуру и положите ее на под руку.
Шаг 5
Отключите кабель клавиатуры от системной платы.
Шаг 6
Извлеките клавиатуру из компьютера.
Шаг 7

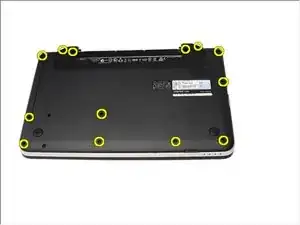

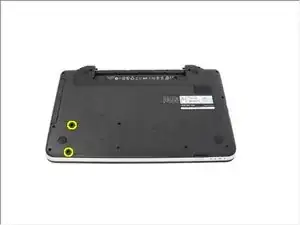

Удалите винты, крепящие нижнюю часть.
Шаг 8

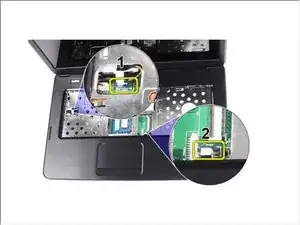

Переверните компьютер и отключите кабель платы питания (1) и кабель тачпада (2).
Шаг 9

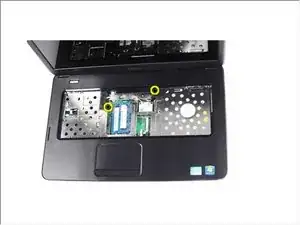

Удалите винты, крепящие под руку к компьютеру.
Шаг 10

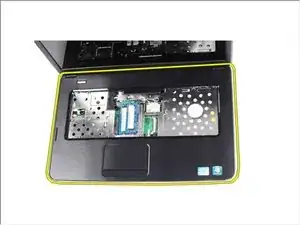

Подденьте под руку с помощью пластикового инструмента, чтобы освободить все защелки на нижней, левой и правой сторонах. После того как все защелки будут освобождены, поднимите под руку и извлеките.
Шаг 11

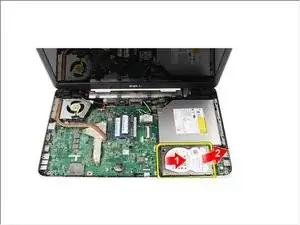

Сдвиньте жесткий диск и поднимите его из компьютера.
Шаг 12
Удалите винты, крепящие кронштейн жесткого диска, и отсоедините его от жесткого диска.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке
Перевод руководства с ifixit.com
