Замена жесткого диска Dell Vostro 1220

Чтобы вынуть аккумулятор, отведите наружу оба фиксатора (оранжевые) и удерживайте их, чтобы снять аккумулятор (красный).

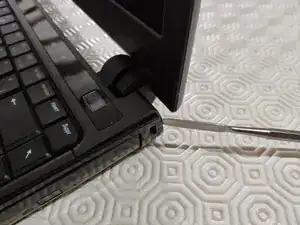

Нам нужно снять верхнюю панель. Для этого аккуратно отщелкните края (винтов здесь нет).

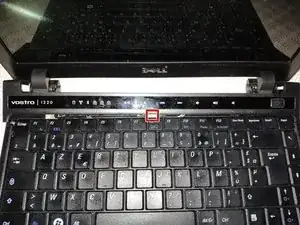

Прокладка находится в середине панели. Мы снимем её после клавиатуры, поэтому при обращении будьте осторожны, чтобы не порвать её.

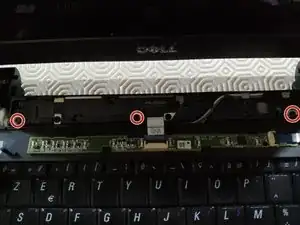

Под панелью, отщелкнутой на шаге 2, нам нужно вынуть три винта (красные) (будьте осторожны, кабель всё ещё подключён).

Клавиатура отщелкивается сверху, затем снимается сдвигом вверх (нижняя часть вставляется прямо в корпус).

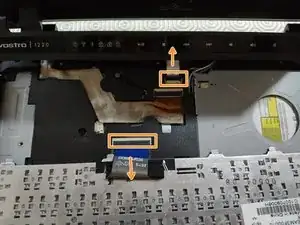

Отключите кабель клавиатуры и верхней панели, чтобы можно было снять узел и получить доступ под ним.

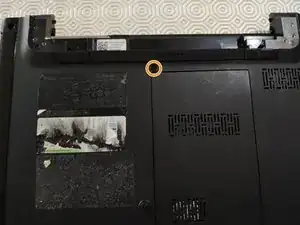

Чтобы отключить оптический привод, переверните ноутбук и удалите единственный винт, удерживающий его.

После удаления винта просто извлеките оптический привод.

Чтобы отключить Wi‑Fi-карту, откройте крышку, выкрутив два винта, и отщелкните крышку.

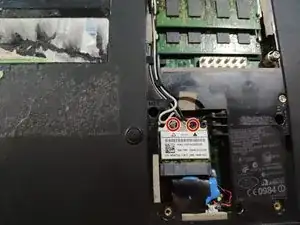

Затем снимите два разъёма с Wi‑Fi-карты.

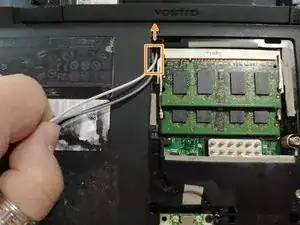

Наконец, отсоедините кабели от передней части ноутбука (Wi‑Fi‑карта находится в задней части ноутбука, а антенный кабель проходит в экран).

Чтобы отключить экран, отсоедините кабель и винт заземления.

Также отсоедините прокладку от материнской платы.

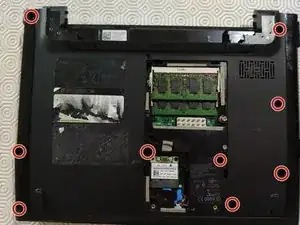

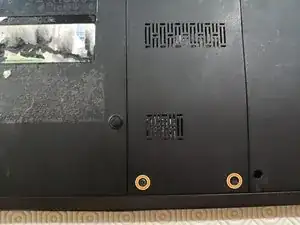

Чтобы отстегнуть часть корпуса под клавиатурой, удалите последние винты с задней стороны ноутбука.

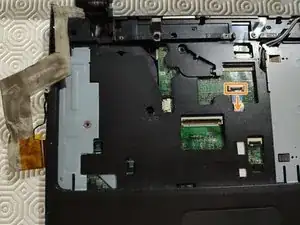

Верхняя часть корпуса снимается сдвигом вниз.

Сначала отщелкните с обеих сторон и сверху, затем сдвиньте корпус вниз.

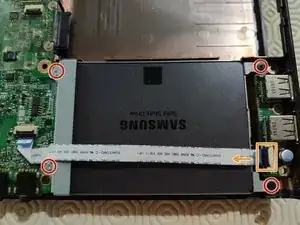

Открутите каркас жесткого диска, а также прокладку.

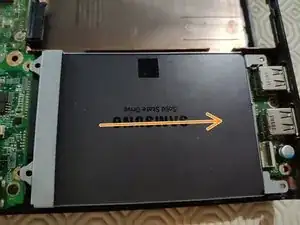

Затем сдвиньте каркас вправо.
