Замена узла дисплея Dell Inspiron 1318

Обратите внимание на прокладку кабелей и аккуратно извлеките антенные кабели из их направляющих. Протяните кабели с разъёмами через системную плату так, чтобы они не мешали основанию компьютера.

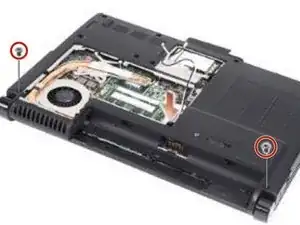

Снимите два винта M2.5 x 5 мм с основания компьютера.

ПРИМЕЧАНИЕ: Обратите внимание, как прокладываются кабель дисплея и кабель камеры через их направляющие.

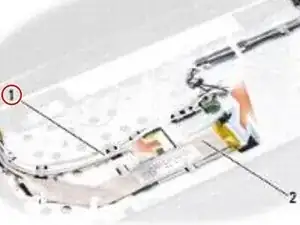

Потяните за язычок кабеля дисплея, чтобы отсоединить кабель дисплея от разъёма на системной плате.

Отсоедините кабель камеры от разъёма на системной плате.

Обратите внимание на прокладку кабелей и аккуратно извлеките антенные кабели и остальные кабели из их направляющих. Оттяните кабели так, чтобы они не мешали подлокотнику.

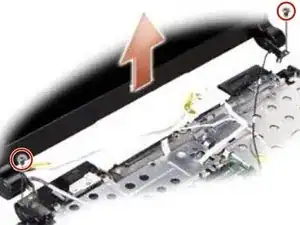

Снимите по два винта M2.5 x 5 мм с каждой стороны узла дисплея.

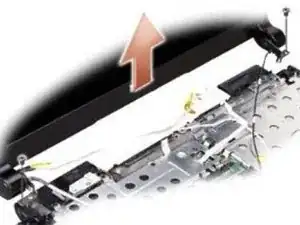

Поднимите и снимите узел дисплея с основания компьютера.

Проложите и подключите кабель дисплея к разъёму на системной плате.

Проложите и подключите кабель камеры к разъёму на системной плате.

Аккуратно проложите антенные кабели WLAN в их направляющие на подлокотнике и через основание компьютера.

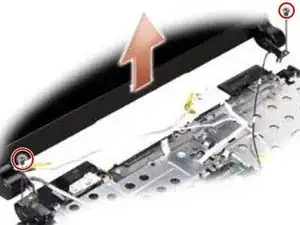

Установите по два винта M2.5 x 5 мм с каждой стороны узла дисплея.

Переверните компьютер и установите два винта M2.5 x 5 мм в основании компьютера.

Аккуратно проложите антенные кабели карточки WLAN через их направляющие и подключите их к WLAN-карте.
