Замена сборки дисплея Dell Inspiron 14z 1470

В этом руководстве мы покажем вам, как удалить и заменить сборку дисплея.

Шаг 1

ПРЕДУПРЕЖДЕНИЕ: Прежде чем работать внутри компьютера, прочитайте информацию по безопасности, которая прилагалась к вашему компьютеру. Следуйте процедурам в разделе «Перед началом».

ОСТОРОЖНО: Чтобы избежать электростатического разряда, заземлите себя, используя ремешок для заземления или периодически касаясь незакрашенной металлической поверхности.

Удалите два винта на основании компьютера, которые крепят сборку дисплея к основанию компьютера.

Шаг 2

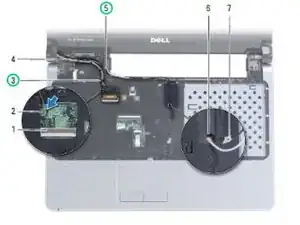

Отключите кабель дисплея и удалите винт с материнской платы.

Шаг 3

Поднимите кабели антенны Mini-Card через слот в основании компьютера.

Шаг 4

Обратите внимание на прокладывание всех кабелей и удалите их из направляющих.

Шаг 5

Держите дисплей, пока вы удаляете три винта, которые крепят сборку дисплея к основанию компьютера.

Шаг 6

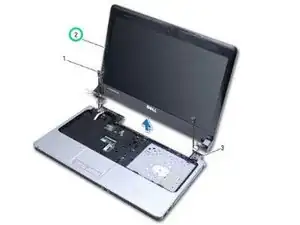

Поднимите и удалите сборку дисплея с основания компьютера.

Шаг 7

Используя направляющие, установите НОВУЮ сборку дисплея на место и замените три винта, которые крепят сборку дисплея к основанию компьютера.

Шаг 8

Проложите кабели антенны Mini-Card и кабель дисплея через их направляющие.

Шаг 9

Проложите кабели антенны через слот в основании компьютера.

Шаг 10
