Замена материнской платы Why! NH57ADS

Снимите два винта, удерживающих аккумулятор на месте.

Заведите палец в отверстие для захвата, расположенного в верхней части аккумулятора.

...и поднимите, чтобы извлечь его

Снимите пять винтов с крестообразным шлицем, крепящих нижнюю крышку к корпусу.

Слегка сдвиньте крышку вверх, чтобы освободить защёлки, удерживающие её. Это вид с правой стороны. Отметка на крышке теперь должна совпасть со второй отметкой на корпусе компьютера.

Это вид слева — до и после сдвига крышки. Отметка на крышке теперь должна совпасть со второй отметкой на корпусе компьютера.

Сдвиньте нижнюю крышку, чтобы снять её.

Снимите два винта с крестообразным шлицем, рядом с которыми изображён символ клавиатуры.

Вставьте открывалку iFixit в верхний паз клавиатуры и протяните до конца.

Осторожно приподнимите клавиатуру.

Аккуратно откиньте фиксатор чёркого кабеля клавиатуры и выведите его из разъёма.

Повторите то же самое с оранжевым кабелем подсветки.

Снимите три винта с крестообразным шлицем, крепящих вентилятор справа.

Осторожно отключите разъём питания вентилятора.

Снимите первый вентилятор.

Снимите два винта с крестообразным шлицем, крепящих вентилятор слева.

Снимите шесть винтов с крестообразным шлицем, крепящих радиатор.

Осторожно отключите разъём питания вентилятора.

Используя две чёрные планки в качестве ручек, приподнимите и снимите радиатор.

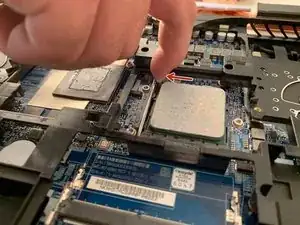

Осторожно потяните металлическую планку от процессора, чтобы освободить её из-под фиксатора, затем приподнимите её, чтобы освободить контакты процессора.

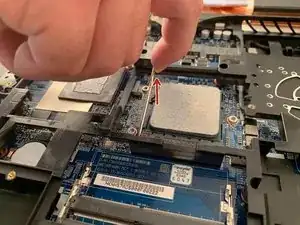

Аккуратно извлеките процессор, подняв его строго вверх.

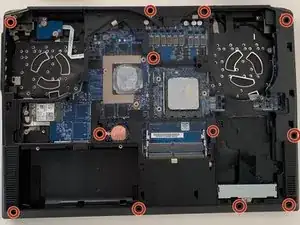

Снимите 12 винтов с крестообразным шлицем, крепящих нижнюю часть корпуса.

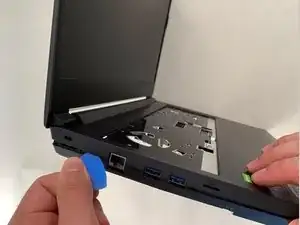

Пользуясь открывалкой, отделите нижнюю крышку.

Поднимите фиксаторы и снимите два ленточных кабеля под клавиатурой.

Снимите два оставшихся винта с крестообразным шлицем, крепящих материнскую плату.

Осторожно отсоедините два кабеля динамиков с помощью ногтя или тонких пинцетов. Не тяните за тонкие провода, так как они могут легко оборваться.

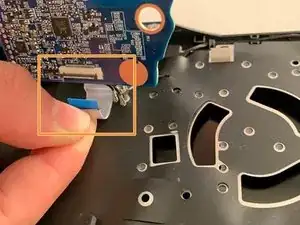

Откиньте фиксатор разъёма ZIF между разъёмом динамика и крепёжным винтом. Извлеките гибкий кабель из разъёма.

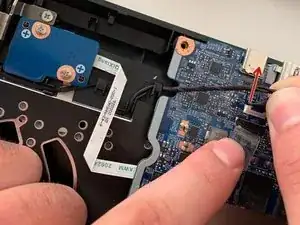

Отключите кабель ЖК-экрана, взявшись за язычок и потянув его строго вверх. Отключите другой кабель дисплея, потянув его в направлении стрелки. Нажимать нужно на разъём, а не на кабель.

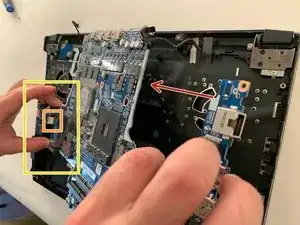

Осторожно приподнимите материнскую плату, чтобы получить доступ к оставшемуся кабелю, подключённому к нижней стороне платы.

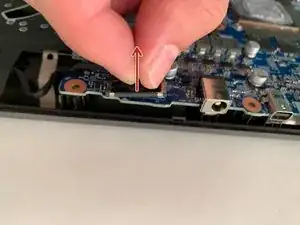

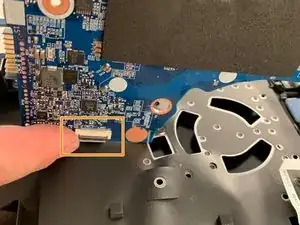

Поднимите чёрный фиксатор разъёма ZIF и отключите гибкий кабель.

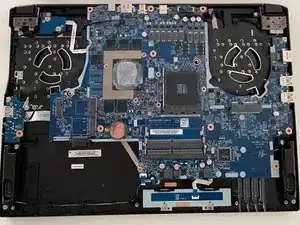

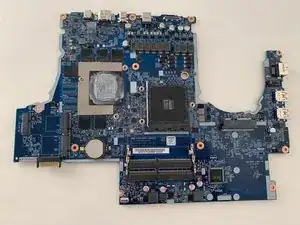

Материнская плата теперь снята.
