Замена материнской платы Lenovo IdeaPad U430 Touch

Выключите компьютер перед началом работ.

Найдите и удалите 10 винтов с крестовой головкой, расположенных на нижней части корпуса ноутбука.

Удалите 2 винта: один на крышке левого шарнира и один на крышке правого шарнира.

Начиная с передней части, используйте пластиковый инструмент для вскрытия, чтобы отделить нижнюю панель корпуса от остальной части ноутбука.

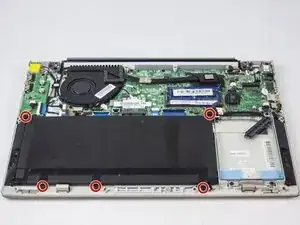

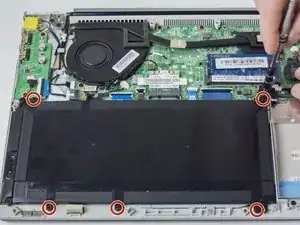

Снимите пять винтов 2.8 мм с крестовой головкой №1, удерживающих аккумуляторный блок.

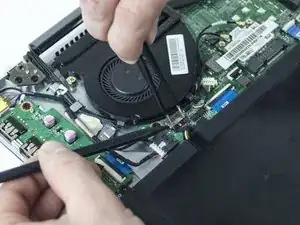

Используя сочетание пластикового инструмента для вскрытия и лопатки, нажмите на защёлки по бокам разъёма аккумулятора и вытолкните разъём наружу.

Когда разъём выйдет достаточно далеко, захватите язычки разъёма пинцетом и покачивая вытяните разъём окончательно.

Разъём аккумулятора очень плотно сидит, возможно потребуется металлическая лопатка, чтобы вытолкнуть разъём достаточно далеко.

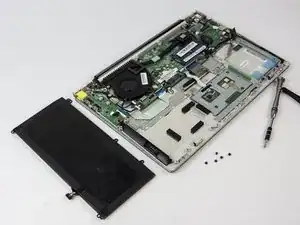

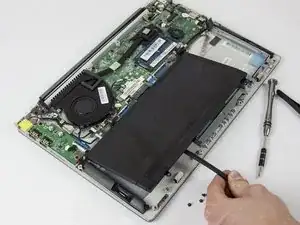

После отключения аккумулятора приподнимите переднюю часть батареи и выньте её из корпуса ноутбука.

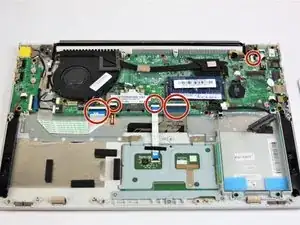

Отключите все 5 ленточных разъёмов с фиксацией типа ZIF на материнской плате.

Чтобы отключить ZIF-разъём, используйте ноготь или пластиковую лопатку, чтобы поднять фиксатор, и аккуратно вытяните ленточный кабель.

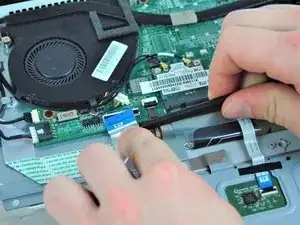

Используя пластиковую лопатку, подденьте и снимите плоские разъёмы жёсткого диска и экрана.

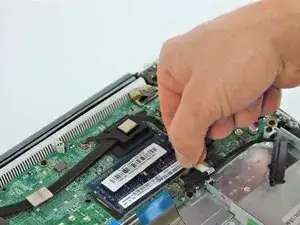

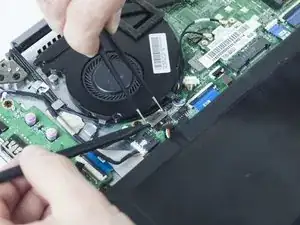

Используйте лопатку и металлический пинцет, чтобы снять два кабельных разъёма и два собранных кабельных разъёма.

Используйте пластиковую лопатку, чтобы приподнять и снять два антенных разъёма.

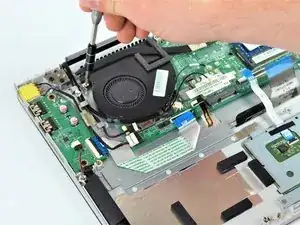

Открутите три винта 3 мм с крестовой головкой №1, крепящие систему охлаждения и вентилятор.

Эти винты остаются закреплёнными на радиаторе.

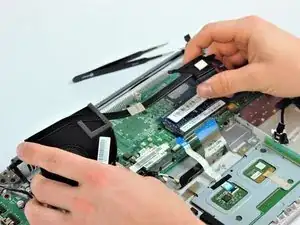

Снимите систему охлаждения с материнской платы.

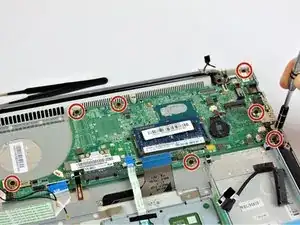

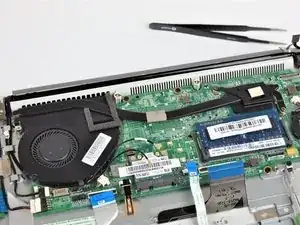

Открутите все семь винтов 2.8 мм с крестовой головкой №1, которые фиксируют материнскую плату в корпусе ноутбука.

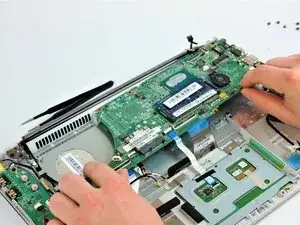

Поднимите материнскую плату и извлеките её из корпуса ноутбука.
