Замена материнской платы HP Pavilion 14-bk061st
С помощью этого руководства Вы можете заменить материнскую плату в ноутбуке HP Pavilion 14-bk061st.
Материнская плата — центральное соединение между всеми компонентами компьютера. Неисправная материнская плата может привести к полной неработоспособности компьютера, поэтому важно аккуратно обращаться со всеми компонентами Вашего ПК.
Шаг 1
Снимите три винта JIS #1 длиной 5,7 мм с нижней части ноутбука.
Снимите два винта JIS #1 длиной 6,7 мм, расположенные под ножками ноутбука рядом с вентиляционным отверстием.
Шаг 2
Отстегните заднюю панель с помощью пластиковой лопатки для вскрытия.
Шаг 3
Осторожно снимите заднюю панель с ноутбука.
Шаг 4
Используйте крючковый конец лопатки Halberd, чтобы отвести защёлки, удерживающие карточку на месте.
Будьте осторожны при отведении второй защёлки: карточка может выскочить.
Шаг 5
Удалите карточку, потянув её вверх и от слота.
Шаг 6
Отсоедините два кабеля антенн Wi‑Fi и Bluetooth, аккуратно потянув их от платы.
Шаг 7
Снимите винт JIS #1 с WLAN‑карты.
Шаг 8
Удалите карту, потянув её от слота.
Шаг 9
Снимите четыре винта JIS #1 длиной 2,9 мм, расположенные в четырёх углах вентилятора.
Шаг 10
Аккуратно захватите радиатор с любой стороны и поднимите строго вверх, стараясь не касаться других компонентов.
Ни в коем случае не сгибайте тепловую трубку, чтобы сохранить её работоспособность.
Шаг 11
Снимите три винта JIS #1, окружающие вентилятор.
Шаг 12
Осторожно поднимите вентилятор, не выдергивая присоединённый провод, и положите его на материнскую плату.
Используйте пинцет, чтобы аккуратно отключить силовой разъём.
Удалите вентилятор из ноутбука.
Шаг 13

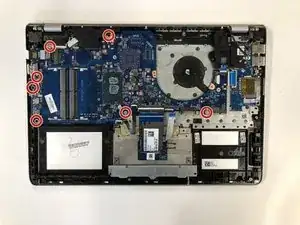

Снимите семь винтов с материнской платы, используя отвертку JIS #1.
Шаг 14

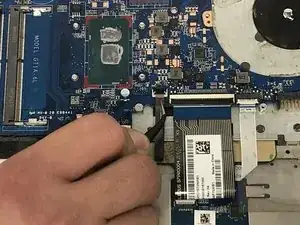

Отсоедините девять кабелей от материнской платы, аккуратно поднимая чёрную защёлку на каждом разъёме.
Шаг 15

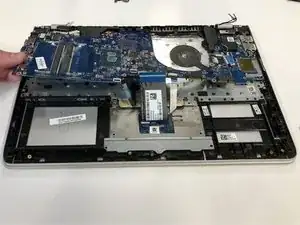

Осторожно извлеките материнскую плату из корпуса.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
