Замена материнской платы HP Envy 17-3070NR

Следуйте этому руководству, если хотите заменить материнскую плату вашего HP Envy 17-3070NR. Материнская плата соединяет все элементы компьютера и является самым сложным компонентом системы. К сожалению, с большой сложностью приходит и больше возможностей для поломок. Если какой-либо из компонентов на материнской плате выходит из строя, для устранения проблемы потребуется замена всей платы.

Шаг 1

Перед началом разборки убедитесь, что компьютер полностью выключен.

Сдвиньте защелку освобождения от ближайшего края.

Сдвиньте заднюю крышку, чтобы снять её с компьютера.

Шаг 2

Снимите шесть винтов Phillips длиной 3,7 мм.

Сдвиньте заднюю крышку до щелчка, затем поднимите её вертикально и снимите.

Шаг 3

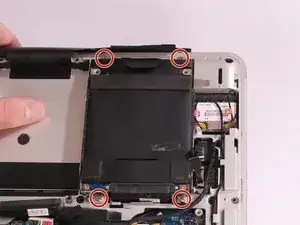

Снимите четыре винта Phillips длиной 3,7 мм, которые крепят жёсткий диск к компьютеру.

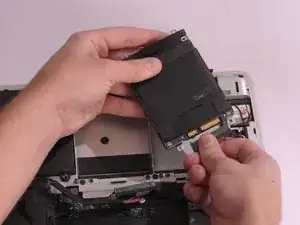

Поднимите жёсткий диск и извлеките его из посадочного места.

Отключите кабель жёсткого диска, соединяющий его с основным блоком.

Шаг 4

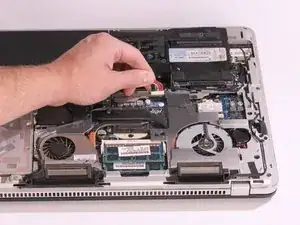

Отсоедините разноцветный кабель батареи от основного блока, аккуратно потянув его вверх.

Шаг 5

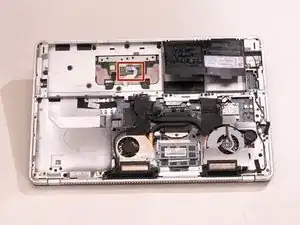

Удалите два винта Torx 3,8 мм, используя отвертку M8 Torx.

Выньте батарею, потянув её прямо от компьютера.

Гораздо удобнее аккуратно поднимать батарею за кабель, чем пытаться поддеть её инструментами.

Шаг 6

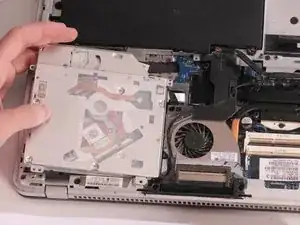

Снимите четыре винта Phillips длиной 3,7 мм, которые фиксируют оптический привод в компьютере.

Осторожно приподнимите оптический привод, следя за тем, чтобы не растянуть соединительный кабель.

Не поднимайте оптический привод полностью — он всё ещё соединён кабелем с материнской платой.

Шаг 7

Сначала снимите узел дополнительного динамика, чтобы получить доступ к оптическому приводу. Осторожно отключите разъём динамика.

Шаг 8

Осторожно отсоедините соединительный кабель: приподнимите белый зажим плоской отвёрткой и потяните за синюю язычок от разъёма.

Шаг 9

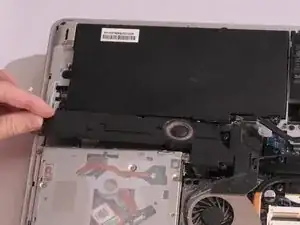

Открутите три винта с плечевой частью Phillips длиной 6,5 мм, соединяющие сабвуфер с компьютером.

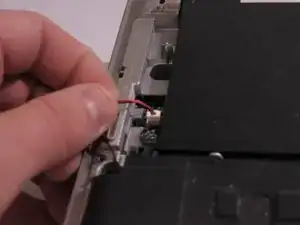

Отсоедините красно-чёрный кабель сабвуфера от системной платы, потянув его вверх.

Снимите сабвуфер, потянув его вертикально вверх от основного блока.

Шаг 10

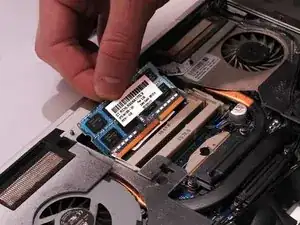

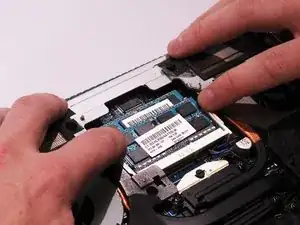

Нажмите на обе защёлки с обеих сторон верхнего модуля оперативной памяти.

Модуль памяти слегка выдвинется, после чего его можно будет извлечь из посадочного места.

Повторите ту же процедуру для второго модуля при необходимости.

Шаг 11

Открутите винт Phillips длиной 4,5 мм.

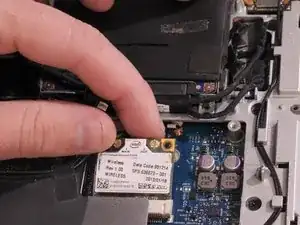

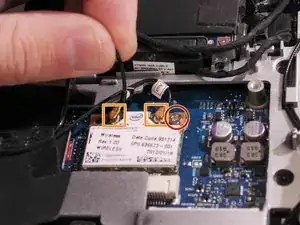

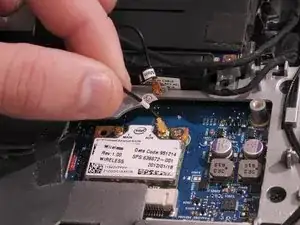

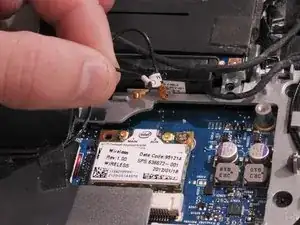

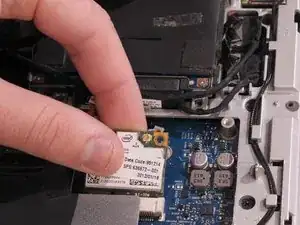

Осторожно отсоедините оба антенных разъёма, потянув их вверх.

При сборке убедитесь, что числа (1 или 2) на антенных кабелях совпадают с номерами на беспроводной плате.

Шаг 12

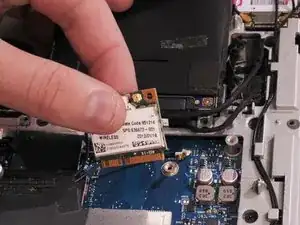

Поднимите беспроводную плату вверх и отведите от себя.

Шаг 13

Отключите батарейку CMOS, аккуратно потянув за её кабель вверх.

Шаг 14

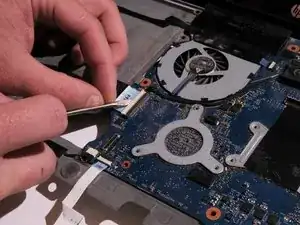

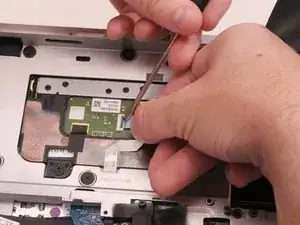

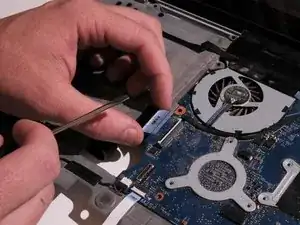

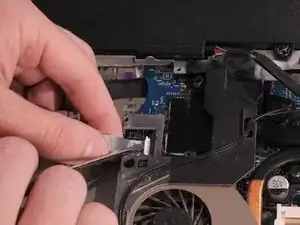

Снимите первый разъём, приподняв белый зажим плоской отвёрткой и сдвинув разъём вправо.

Шаг 15

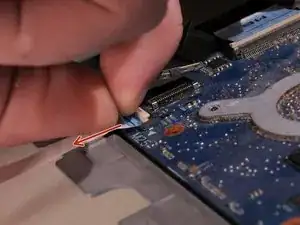

Снимите второй разъём, аккуратно потянув его вверх.

Шаг 16

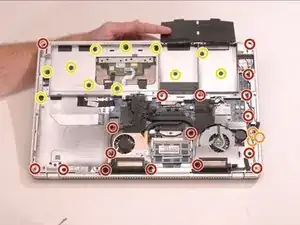

Снимите семнадцать винтов Phillips длиной 6,6 мм.

Снимите три винта Phillips длиной 3,6 мм.

Снимите одиннадцать винтов Phillips длиной 3,2 мм

Три из винтов 3,2 мм находятся под чёрной крышкой жёсткого диска.

Следите за организацией винтов, чтобы не перепутать размеры и расположение.

Шаг 17

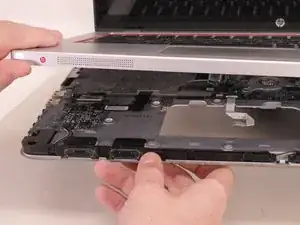

Переверните ноутбук.

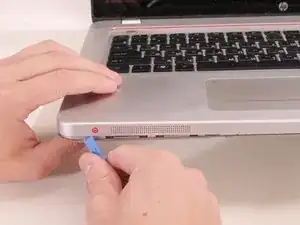

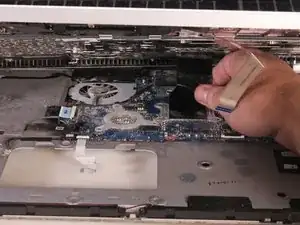

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть верхнюю крышку по всему периметру и отжать её от оставшейся сборки.

Место начала поддевания не имеет значения, если вы поддевали по всему периметру рамы перед тем, как поднимать её.

Не поднимайте верхнюю крышку полностью — внутри находятся кабели, которые необходимо отключить перед снятием.

Шаг 18

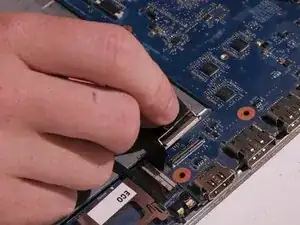

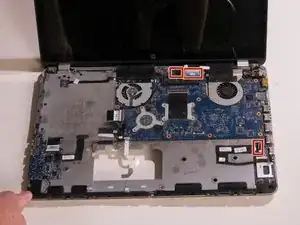

Аккуратно потяните белый разъём, показанный на фото, на себя, чтобы отсоединить его от системной платы.

Шаг 19

Аккуратно потяните чёрный разъём на себя, чтобы отсоединить верхнюю крышку от основной сборки.

После отсоединения обоих разъёмов поднимите верхнюю крышку с основной сборки.

Шаг 20

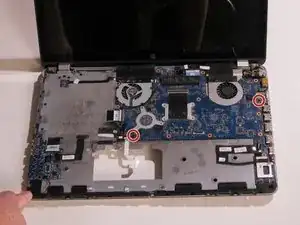

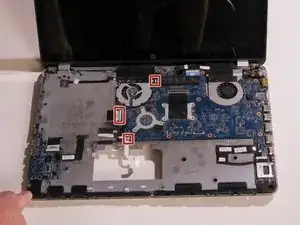

Удалите два винта Phillips 4.5 мм с системной платы.

Шаг 21

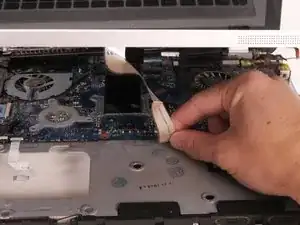

Отключите три кабеля, поддев белый зажим плоской отвёрткой и потянув за синюю вкладку.

Шаг 22

Отключите три кабеля, потянув вверх за прикреплённые к ним чёрные или синие вкладки.

Шаг 23

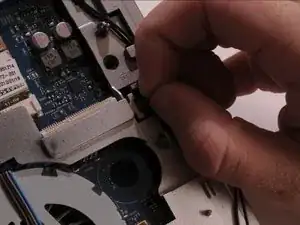

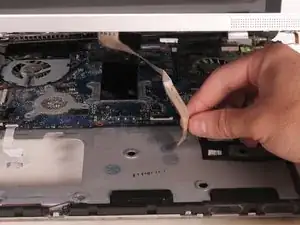

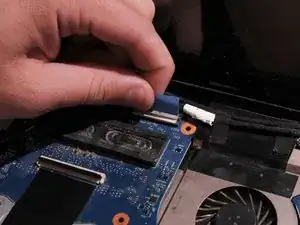

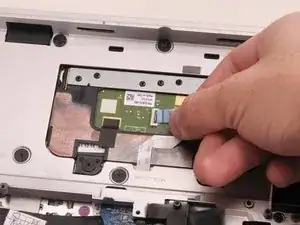

Отключите кабель, аккуратно поддев его плоской отвёрткой и отщёлкнув от чёрного разъёма в вашу сторону.

Шаг 24

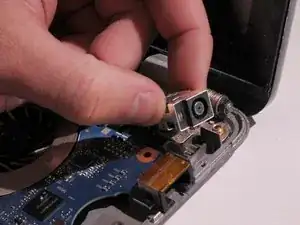

Поднимите разъём питания из зажима.

Шаг 25

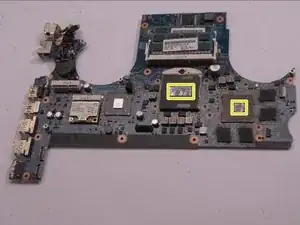

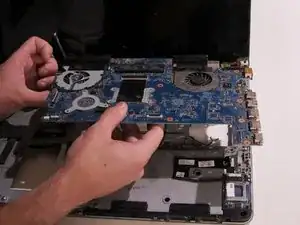

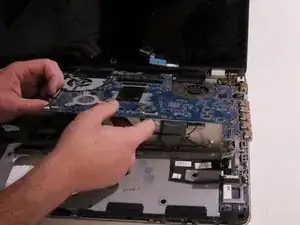

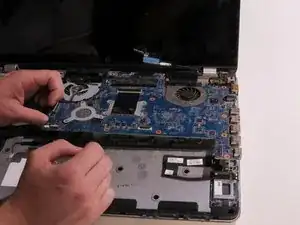

Аккуратно приподнимите плату (материнскую плату) от основной сборки.

Шаг 26

Переверните системную плату.

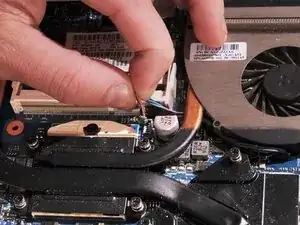

Отсоедините первый кабель вентилятора, аккуратно потянув его вверх.

Шаг 27

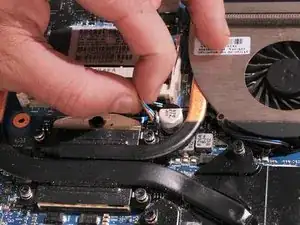

Отсоедините второй кабель вентилятора, аккуратно потянув его вверх.

Шаг 28

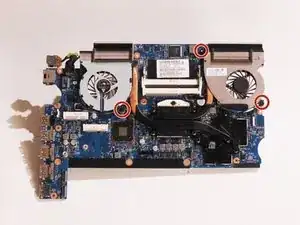

Снимите три винта Phillips 4.5 мм на узле вентилятора.

Ослабьте семь захваченных винтов Phillips в порядке возрастания номеров (1–7). Номера напечатаны рядом с каждым винтом на корпусе.

Винты не выйдут полностью из узла. Их нужно только ослабить.

Снимите узел вентилятора с системной платы, подняв его прямо вверх.

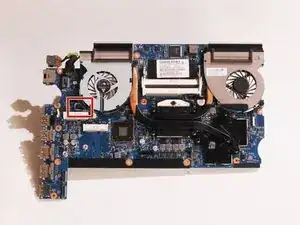

При сборке потребуется удалить старую термопасту с участков, выделенных жёлтым, а также с соответствующих частей узла вентилятора. Затем нанесите новую термопасту перед установкой узла вентилятора. Небольшого количества размером с зерно риса должно хватить для каждой пластины.

Шаг 29

Разблокируйте процессор, повернув запирающий винт на 180 градусов против часовой стрелки плоской отвёрткой. Вы услышите лёгкий щелчок, когда процессор полностью разблокируется.

Аккуратно поднимите процессор вверх, держа его с обеих сторон.

Важно поднимать процессор строго вверх, чтобы не согнуть выводы.

При сборке установите процессор, совместив маленький жёлтый треугольник в углу процессора с маленьким треугольником, нанесённым на сокете процессора.

Шаг 30

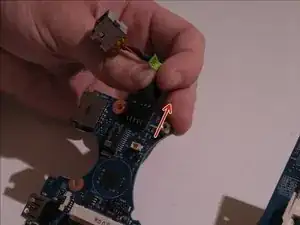

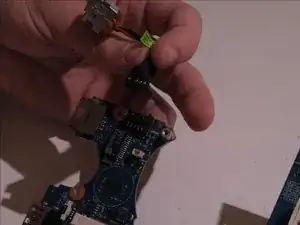

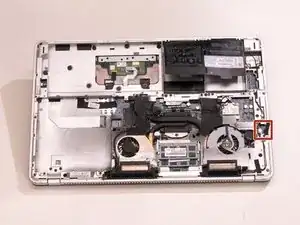

Отсоедините разъём питания, потянув его прочь от материнской платы.

Заключение

Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
