Замена материнской платы HP EliteBook 8560w

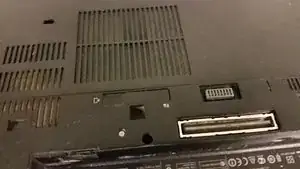

Поставьте ноутбук задней крышкой к себе, сдвиньте фикcатор батареи вправо — батарея выйдет наружу.

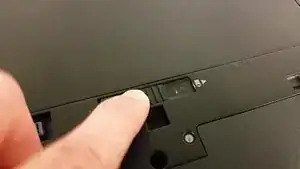

Сдвиньте защёлку влево, как показано на видео, затем снимите нижнюю крышку, как в прикреплённом видео.

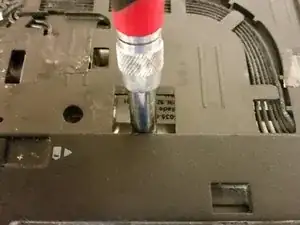

Возьмите бит Phillips #1 и выкрутите три удерживающих винта с захватом, фиксирующие клавиатуру.

Снимите один удерживающий винт Phillips, фиксирующий оптический привод, затем выдвиньте привод, поддев отвёрткой область прямо над винтом привода.

Удалите два удерживающих винта Phillips, фиксирующие считыватель смарт-карт, затем поднимите считыватель. Считыватель закреплён на шарнире с противоположной стороны от винтов.

Откройте экран ноутбука и выньте оптический привод, поднимите ноутбук и надавите на нижнюю сторону металлической пластины под клавиатурой.

Переверните ноутбук в нормальное положение и вытяните клавиатуру, следя за тем, чтобы не вырвать ленточные кабели из разъёмов.

Отсоедините ленточные кабели от разъёмов, подняв язычки разъёмов, затем аккуратно потянув кабель вверх.

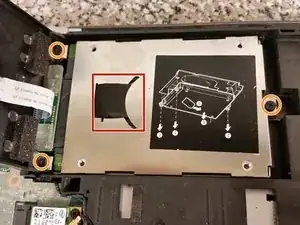

Пройдите пальцами или отвёрткой под чёрной вытягивающей петлей жесткого диска и вытащите её из закруглённого отверстия, под которым она находится.

Удалите три удерживающих винта Phillips, фиксирующие корзину жёсткого диска.

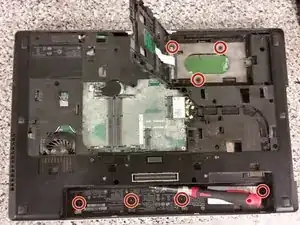

Возьмите бит Torx T9 и начните выкручивать семь винтов M2.5x3, фиксирующих подладонную панель.

Удалите три винта M2x4.5, расположенные под местом установки оптического привода.

Снимите ленту, закрывающую разъём тачпада.

Используя любой длинный инструмент, осторожно потяните вверх замок-разъём кабеля тачпада, затем подтяните сам кабель вверх.

Повторите для следующих четырёх разъёмов.

Эти замковые разъёмы легко ломаются, поэтому будьте очень осторожны!

Поднимите подладонную панель вверх.

Снимите три маленьких винта с платы USB и извлеките плату USB.

Удалите два маленьких винта с платы VGA.

Удалите один длинный винт с платы VGA и выньте плату VGA. Плата сидит плотно и может требовать небольшого пошатывания для снятия/установки.

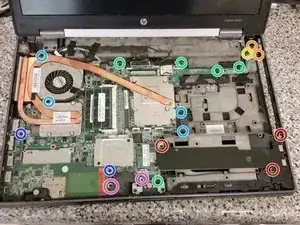

Удалите пять маленьких винтов с материнской платы.

Удалите четыре длинных винта, фиксирующих материнскую плату/радиатор процессора.

Удалите два коротких винта с платы DP/USB/Firewire.

Удалите два винта средней длины с левого динамика и отключите разъём динамика от материнской платы.

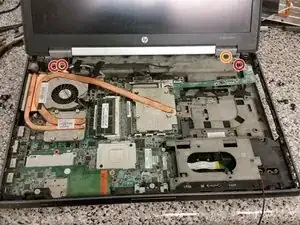

Удалите короткий винт, фиксирующий узел ЖК-экрана к корпусу.

Удалите три длинных винта, фиксирующих узел ЖК-экрана к корпусу.

Переверните ноутбук и снимите антенны беспроводной связи, вытащив их из зажимов.

Также снимите заглушку порта модема с карты модема и выньте кабели из зажимов.

Удалите четыре серебристых винта с задней части ноутбука, фиксирующие узел ЖК-экрана к корпусу. Держите эти винты отдельно от остальных.

Удалите ещё четыре чёрных винта, фиксирующие узел ЖК-экрана к корпусу.

Отсоедините кабели ЖК-экрана и снимите узел ЖК-экрана с материнской платы.

Слева спереди есть резиновая заглушка. Снимите резинку, чтобы открыть доступ к маленькому винту.

Выкрутите один винт фиксирующий защёлку экрана.

Поднимите плату считывателя SD под углом 45 градусов и извлеките её.

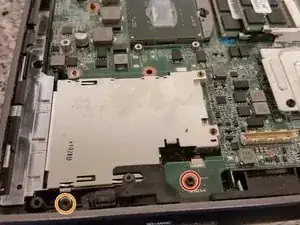

Под платой считывателя SD найдётся один короткий винт, удерживающий материнскую плату.

Также будет более длинный винт.

К нижней части материнской платы присоединён короткий кабель. Не тяните материнскую плату сразу — поднимайте её медленно и аккуратно. Обязательно отсоедините этот кабель.

Наконец, вы завершили!
