Замена материнской платы HP 17-x173dx

Начните со сдвига левой защёлки в положение «открыто».

Нажмите каждую из двух защёлок в направлении, указанном на изображении.

Сдвиньте и удерживайте правую защёлку влево, одновременно аккуратно вытесняя аккумулятор большим пальцем.

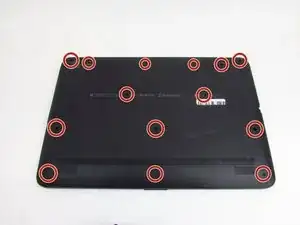

С помощью отвертки Phillips #0 извлеките четырнадцать винтов 7 мм на задней панели устройства (два из них находятся под местом установки аккумулятора).

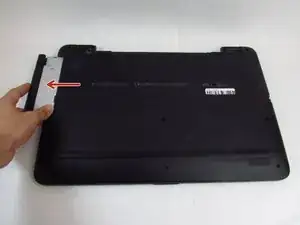

Снимите оптический привод.

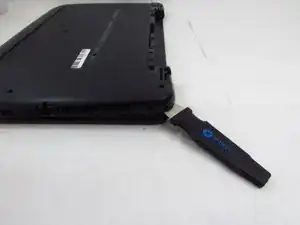

Используйте лопатку, чтобы приподнять пластиковую нижнюю крышку, начиная с правого заднего угла, рядом с вентиляционными отверстиями.

Снимите заднюю панель устройства, продолжая приподнимать пластик по всему периметру корпуса.

Отключите все кабельные соединения от материнской платы. Для шести ленточных кабелей аккуратно поднимите каждую пластиковую защёлку с помощью тупых пинцетов перед вытягиванием кабеля. Дополнительно отсоедините два белых пластиковых разъёма, просто потянув их в сторону.

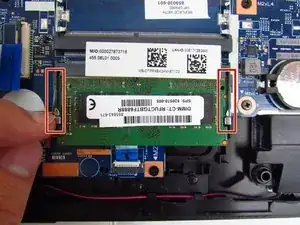

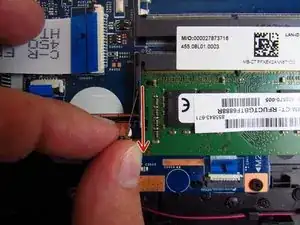

Используйте пинцет или ногти, чтобы аккуратно отжать металлические фиксирующие защёлки от корпуса модуля оперативной памяти.

Осторожно отогните пластиковые держатели, чтобы освободить планку оперативной памяти, и извлеките её из устройства.

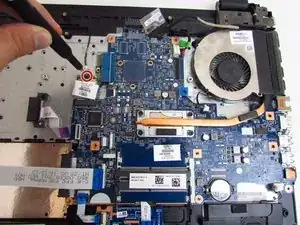

С помощью отвертки Phillips #0 удалите модуль Wi‑Fi, открутив один винт 5 мм.

Снимите жёсткий диск, разобрав держатель жёсткого диска.

Жёсткий диск не был установлен при получении устройства.

Удалите девять винтов материнской платы 4 мм с помощью отвертки Phillips #0.

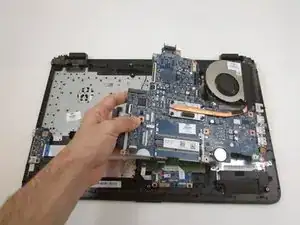

Поднимите материнскую плату с радиатором и вентилятором из корпуса ноутбука.

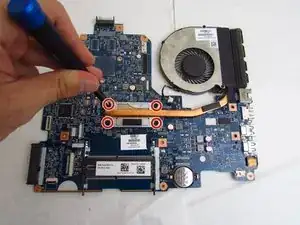

Открутите четыре винта радиатора с помощью отвертки Phillips #0.

Они выкручиваются, но остаются закреплёнными на радиаторе.

Снимите систему охлаждения и радиатор с материнской платы.

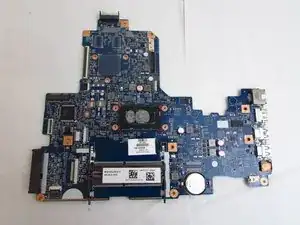

После снятия системы охлаждения и радиатора у вас останется только материнская плата.
