Замена материнской платы HP 15-ac121dx

Отключите все внешние устройства от компьютера.

Отсоедините кабель питания от компьютера.

Выключите компьютер, удерживая кнопку питания.

Чтобы извлечь аккумулятор, сдвиньте левый фиксатор на задней панели в открытое положение.

Сдвиньте правый фиксатор внутрь.

Извлеките аккумулятор, вытянув его прямо наружу и вправо.

Найдите панель отсека CD-привода и аккуратно выдвиньте её.

Снимите заднюю крышку ноутбука, открутив видимые винты.

Также открутите еще 5 винтов Phillips, расположенных по периметру задней крышки.

Пользуясь инструментом для вскрытия, подденьте им заднюю крышку ноутбука и продвигайтесь по периметру, пока она полностью не отсоединится.

Не забудьте открутить 2 винта под двумя пластиковыми защелками (по одному возле каждой петли). Без этого крышка не снимется!

Найдите вентилятор, как показано на изображении.

Вытащите черный кабель с четырьмя проводами из его разъема.

Извлеките белый кабель из разъема.

Открутите два черных винта Phillips, крепящих вентилятор.

Снимите вентилятор.

Открутите два винта, удерживающих вентилятор.

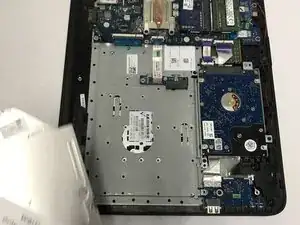

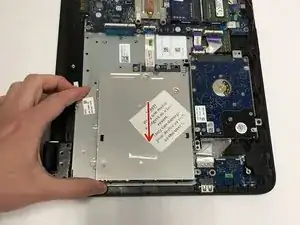

Найдите отсек CD-привода, как показано на изображении, и аккуратно выдвиньте его.

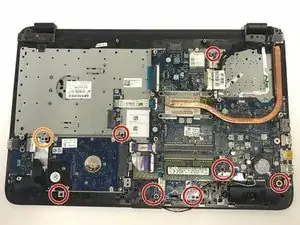

Открутите ДЕСЯТЬ винтов длиной 3 мм.

Открутите ОДИН винт длиной 9 мм.

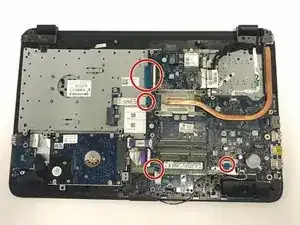

Найдите четыре фиксатора ленточных кабелей.

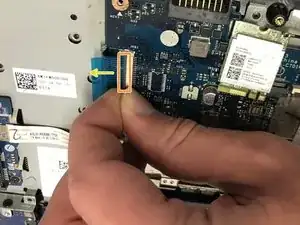

Поднимите серую часть фиксаторов.

Аккуратно извлеките ленточный кабель и повторите эту операцию для всех четырех кабелей.

Также воспользуйтесь лопаткой, чтобы отсоединить ДВА кабеля, соединяющих жесткий диск с материнской платой. Ещё один ленточный кабель расположен в месте, где располагался вентилятор.

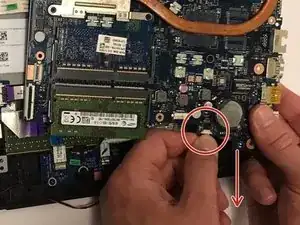

Извлеките белый кабель (содержит красный и белый провода, прикрепленные к черной опоре) с проводами из его разъема.

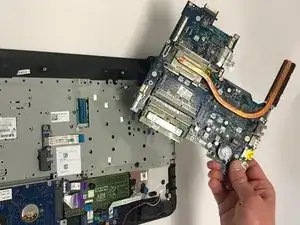

Извлеките материнскую плату.
