Замена материнской платы Acer Aspire V3-551-8887

Найдите и извлеките два винта Phillips #1 длиной 5,3 мм, удерживающих заднюю панель.

Используйте лопатку, чтобы поддеть панель от корпуса ноутбука и снять её.

Ноутбук теперь должен быть открыт, доступ к оперативной памяти и модулю Wi‑Fi обеспечен.

Найдите модуль Wi‑Fi.

Удалите винт Phillips #1 длиной 5 мм, удерживающий модуль Wi‑Fi.

Осторожно извлеките модуль Wi‑Fi.

Снимите винты Phillips #1 длиной 8 и 9 мм, удерживающие панель.

Переверните компьютер и с помощью лопатки снимите чёрную панель непосредственно под клавиатурой.

Снимите панель и откиньте её на клавиатуру.

После снятия панели найдите ленточный кабель USB, подключённый к материнской плате.

Осторожно отключите ленточный кабель.

Открутите винт Phillips #1 длиной 5 мм, удерживающий USB‑разъёмы.

Теперь USB‑разъёмы можно вынуть из ноутбука.

Переверните ноутбук и снимите все 10 оставшихся винтов длиной 9 мм с задней стороны.

С помощью лопатки аккуратно приподнимите клавиатуру.

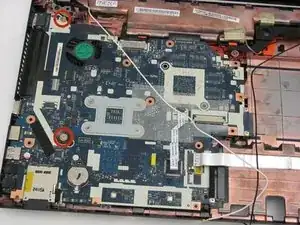

Удалите два винта Phillips #1 длиной 10 мм, крепящие материнскую плату к корпусу.

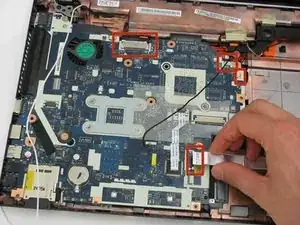

Отключите четыре ленточных кабеля, подключённых к материнской плате.

Некоторые соединения ленточных кабелей могут быть недоступны до начала подъёма платы.

Очень осторожно приподнимите материнскую плату.

Не применяйте силу. Если плата застряла, проверьте, не заедают ли порты слева, не подключены ли ещё провода и не остались ли винты.
