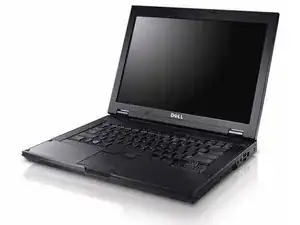

Замена LCD-экрана Dell Latitude E5400

Перед началом работы подключитесь к заземлению с помощью антистатического ремня.

Первым делом удалите аккумулятор из ноутбука. Идеально, если под ноутбуком будет антистатическая поверхность.

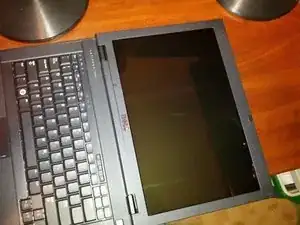

Начните с открытия дисплея ноутбука и полностью откиньте LCD-экран. Он должен лежать плоско по отношению к клавиатуре.

Крышка петли хрупкая и может быть повреждена при использовании чрезмерной силы. Будьте осторожны при снятии крышки петли.

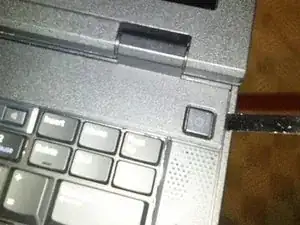

Вставьте пластиковую лопатку в выемку поднятых участков крышки петли с задней стороны ноутбука. Подденьте вверх, чтобы ослабить крышку петли.

НЕ поднимайте крышку с обеих сторон одновременно! Вместо этого поднимите правую часть выемки и сдвиньте крышку вправо, а затем поднимите вверх. Вам не следует прилагать усилия.

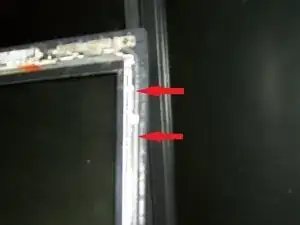

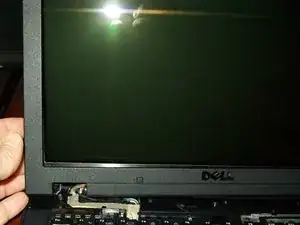

Начав от средней нижней части дисплея, отделите рамку от верхней крышки, затем поднимите внутренние края, чтобы отделить оставшуюся часть рамки.

После удаления рамки экран готов к извлечению.

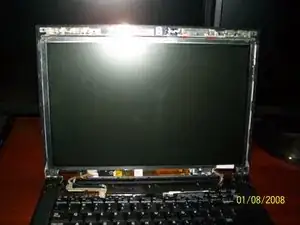

После удаления внешней рамки вы можете приступить к LCD-панели.

Также сейчас хорошее время, чтобы заменить инвертор LCD, который расположен внизу экрана. Он крепится одним винтом. Затем есть два кабеля, которые подключаются к инвертору.

Чтобы удалить LCD-экран, открутите винты с боков экрана. Их должно быть по 4 с каждой стороны.

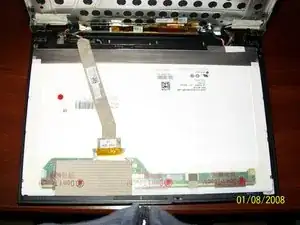

Теперь, когда вы удалили винты с боков LCD, аккуратно сложите экран на клавиатуру, чтобы открыть его заднюю часть и модуль соединителя.

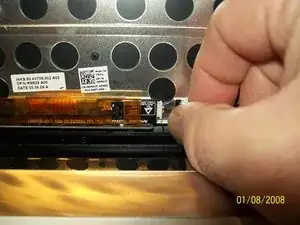

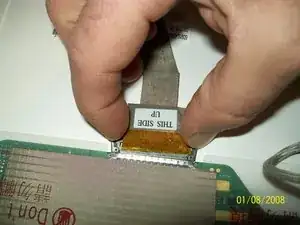

Сожмите боковые стороны соединителя и осторожно вытяните его в сторону задней части ноутбука, чтобы отсоединить.

Теперь вы удалили LCD-панель и готовы установить новую.
