Замена клавиатуры Dell Latitude E6430
Dell Latitude E6430 — это тяжёлый бизнес-ноутбук. Как и большинство бизнес-ноутбуков от Dell, ремонт вполне прост и понятен.
Шаг 1
Как всегда, прежде чем прикасаться к любому электронному устройству, необходимо удалить аккумулятор. Также убедитесь, что вы не подключили источник питания.

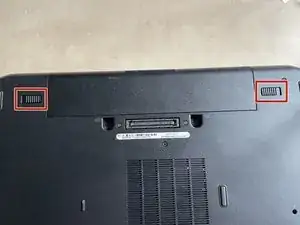

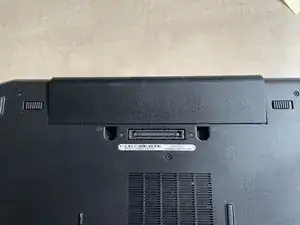

Чтобы снять аккумулятор, переверните устройство и найдите два замка с левой и правой стороны (красные прямоугольники).

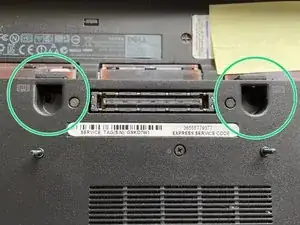

После удаления аккумулятора вы можете удалить два винта рядом с разъёмом док-станции (зелёные круги).
Шаг 2

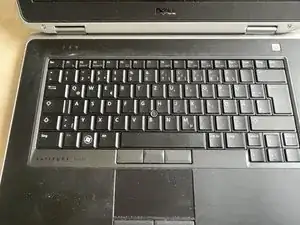

Переверните устройство и откройте экран. Перед тем как снять клавиатуру, необходимо удалить рамку вокруг неё.

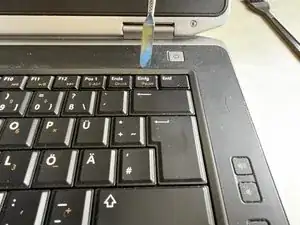

Используйте лопатку между крышкой и рамкой. Начните сверху и не стесняйтесь, так как рамка достаточно прочная и гибкая.

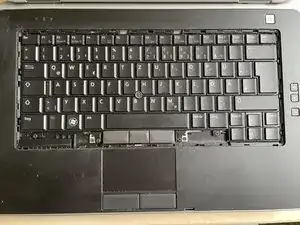

После удаления рамки это должно выглядеть как на последнем фото.
Шаг 3

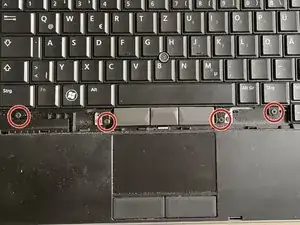

Существует четыре винта, которые необходимо unscrew для продолжения.

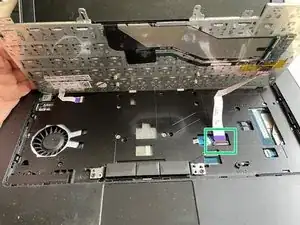

Аккуратно поднимите клавиатуру, так как она всё ещё соединена ленточным кабелем. (зелёный прямоугольник)

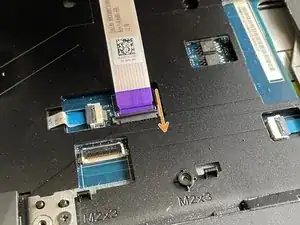

Чтобы вытащить ленточный кабель, нужно поднять пластиковый рычаг сверху в направлении оранжевой стрелки.
Шаг 4
Поздравляем. Вы успешно сняли клавиатуру.
Теперь вы можете заменить её на запасную.
После удаления клавиатуры вы можете удалить пыль и крошки, накопившиеся в ноутбуке.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
