Замена экрана Toshiba Satellite L35-S2174

Выключите ноутбук, чтобы избежать возможности поражения электрическим током или повреждения компьютера.

Переверните ноутбук так, чтобы нижняя часть была направлена вверх.

Сдвиньте фиксатор аккумулятора влево.

Потяните сдвижной фиксатор вправо и держите его в этом положении.

Удерживая фиксатор, сдвиньте аккумулятор от себя.

При установке аккумулятора обратно в ноутбук удерживать фиксатор не требуется.

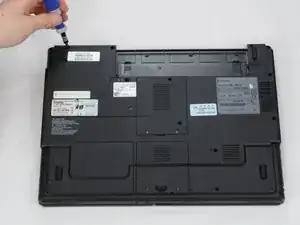

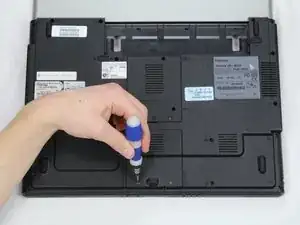

Удалите два отмеченных винта длиной 4 мм крестовой отверткой J1.

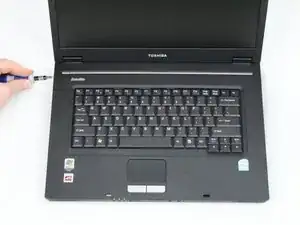

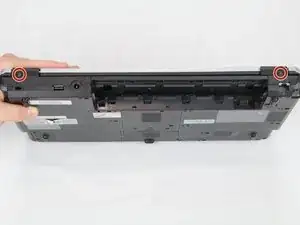

Удалите два отмеченных винта длиной 5 мм крестовой отверткой J1.

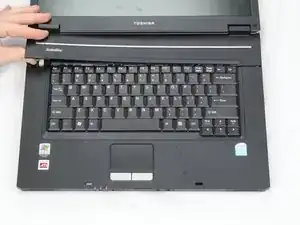

Используйте лопатку, чтобы поддеть пластиковую панель между клавиатурой и экраном.

Повторите на противоположной стороне ноутбука.

Панель может быть трудно снять.

Откиньте экран ноутбука назад.

Поднимите панель и снимите её с ноутбука.

Под клавиатурой находится ленточный кабель. Не поднимайте клавиатуру слишком сильно, иначе вы можете повредить ленточный кабель.

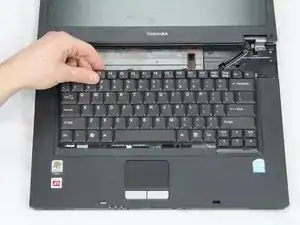

Отстегните клавиатуру от ноутбука, поднимая её.

Сдвиньте клавиатуру немного в сторону экрана.

Отведите клавиатуру в сторону.

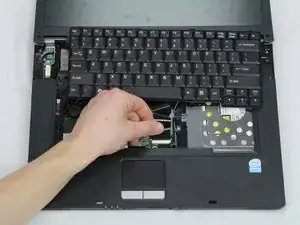

Потяните ленточный кабель прямо из разъёма.

Для повторной установки удерживайте кабель у конца и вставьте его прямо в разъём, осторожно, чтобы не перегнуть кабель.

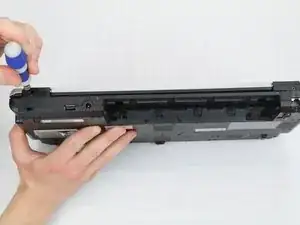

Удалите два отмеченных винта длиной 5 мм крестовой отверткой J1.

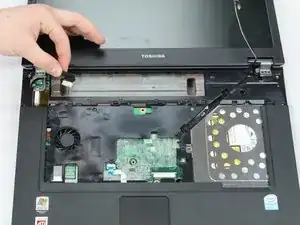

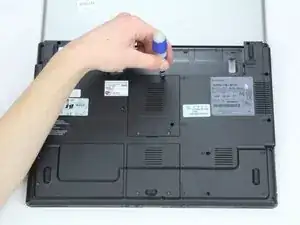

Открутите два отмеченных винта крестовой отверткой J1. Винты останутся прикреплёнными к пластиковой панели.

Поднимите панель и снимите её с ноутбука.

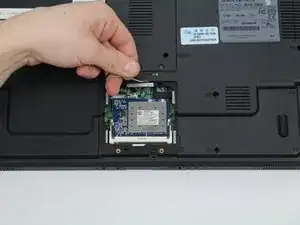

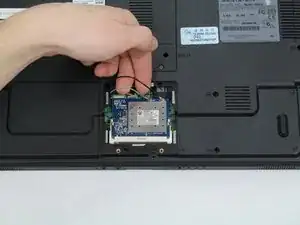

Осторожно отведите и отсоедините серые и чёрные антеннные кабели, которые подключены к синей плате.

Для повторной установки удерживайте разъёмы на месте и аккуратно нажмите их прямо вниз. Разъёмы «щёлкнут» на своих гнёздах, подобно металлическим кнопкам на куртке.

Переверните ноутбук.

Вытяните чёрный и серый кабели из ноутбука в направлении экрана.

Кабели подключены к экрану.

Отсоедините чёрный кабель от компьютера, потянув его вправо.

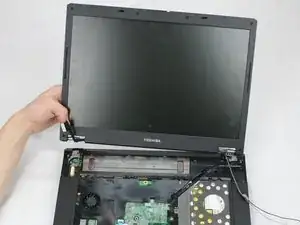

Отведите экран от ноутбука.
