Замена экрана Samsung N150 Plus

Выключите компьютер.

Отключите кабель зарядного устройства от ноутбука.

Невыполнение отключения кабеля может привести к поражению электрическим током.

Переверните ноутбук крышкой вниз на ровную поверхность, передней частью вниз.

Переведите левые и правые фиксирующие переключатели в положение «разблокировано».

Удерживая оба переключателя в положении «разблокировано», отодвиньте аккумулятор от корпуса компьютера.

Используя крестовую отвертку Phillips 00, выкрутите четырнадцать винтов длиной 7 мм, пока задняя крышка не ослабнет.

Используя синие пластиковые инструменты для поддевания или лопатку, зазубрите один инструмент между задней крышкой и корпусом ноутбука.

Надавите вверх, пока задняя крышка не отщелкнется.

Если задняя крышка трудно снимается и кажется, что она ломается, НЕ применяйте силу. Проверьте, что все винты удалены, прежде чем пытаться снова.

Компьютер должен быть открыт, материнская плата и внутренние компоненты должны быть видны. Теперь у вас должен быть доступ к вентилятору и оперативной памяти. Перед доступом к экрану и клавиатуре остаются дополнительные необходимые шаги.

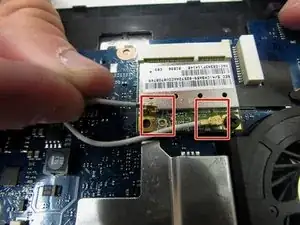

Отстегните два белых провода, подключенных к микросхеме на материнской плате, потянув белый провод на себя.

Убедитесь, что вы не повредите контакты для белых проводов на микросхеме, не тяните за них слишком сильно.

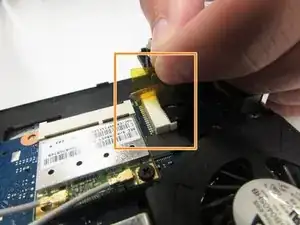

Удалите жёлтую ленту, фиксирующую чёрный кабель, подключённый к материнской плате.

Будьте осторожны при снятии жёлтой ленты. Она очень тонкая и может легко порваться.

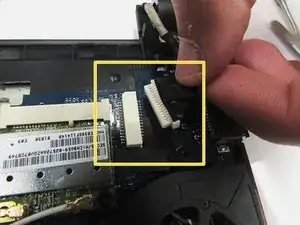

После удаления жёлтой ленты отсоедините чёрный кабель от его разъёма на материнской плате.

С помощью крестовой отвертки Phillips #00 выкрутите четыре винта 5 мм, расположенные на двух петлях.

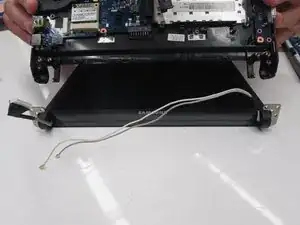

Медленно снимите корпус экрана с остальной части ноутбука, вытянув корпус экрана из гнёзд петель.

Используя крестовую отвертку Phillips #00, выкрутите четыре винта 5 мм, расположенные в верхних и нижних углах рамки экрана.

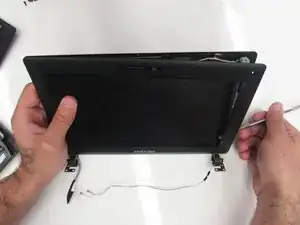

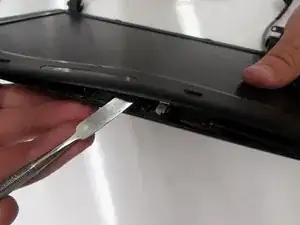

Используйте лопатку или пластиковые инструменты для поддевания и вставьте её между рамкой экрана и нижней частью корпуса экрана.

Надавите вверх, чтобы отщелкнуть рамку экрана.

Используя крестовую отвертку Phillips #00, выкрутите четыре монтажных винта 5 мм, которые фиксируют экран в нижнем корпусе.

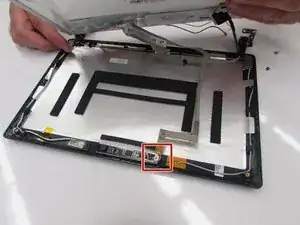

Поднимите экран из нижнего корпуса и найдите белую колодку, подключённую к нижнему корпусу.

Потяните провода от себя, чтобы отсоединить их от разъёма в нижнем корпусе.

Осторожно тяните провода, чтобы не отсоединить их от разъёма.

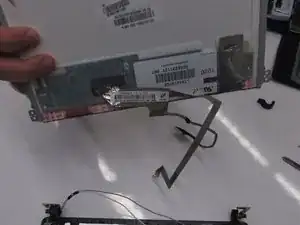

Отстегните половину чёрного петлевого корпуса, чтобы освободить провод из его кожуха.

Экран полностью отключён от рамки и теперь может быть удалён.
