Замена экрана HP Split x2

Открытие устройства лишает гарантии производителя.

Перед началом ремонта выключите HP Split x2

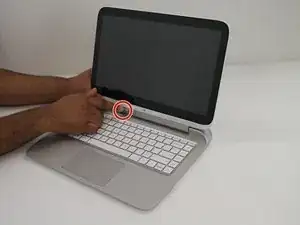

Отсоедините планшет от клавиатуры, сдвинув фиксатор влево и подняв планшет с клавиатуры.

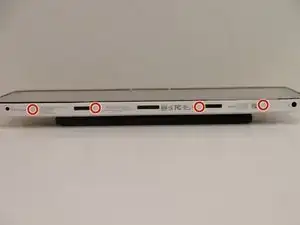

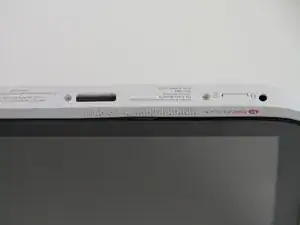

Снимите четыре белые заглушки на нижнем торце планшета.

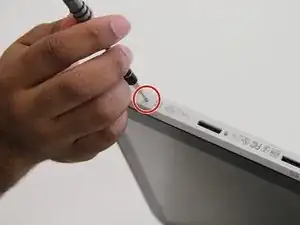

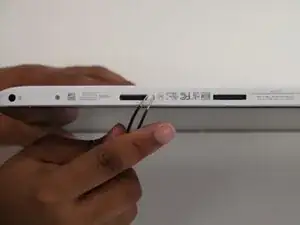

Используйте пинцет, чтобы захватить белые заглушки.

Белые заглушки легко теряются. Храните их в надежном месте.

Используйте отвертку Phillips #000, чтобы открутить четыре винта длиной 3 мм.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть защелки сверху, слева и справа корпуса планшета.

Защелки имеются только сверху и по бокам. Снимите все защелки перед тем, как поднимать экран.

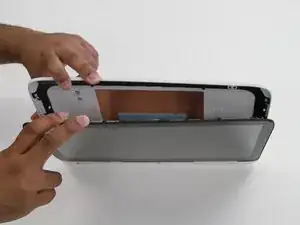

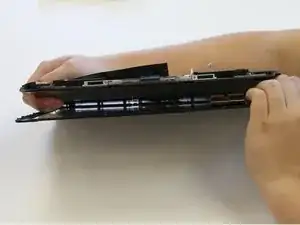

Разъедините крышку и экран.

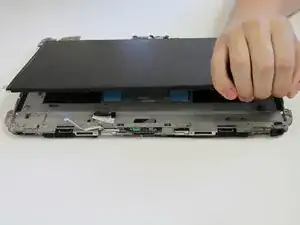

Осторожно поднимите экран из крышки.

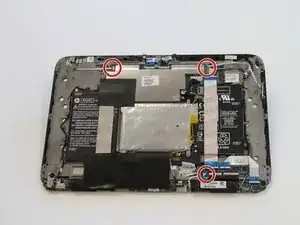

Используйте отвертку J0, чтобы открутить десять винтов Phillips длиной 4 мм.

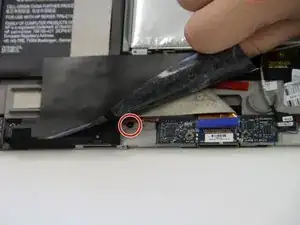

Отогните крупную черную ленту.

Удалите винт Phillips длиной 4 мм.

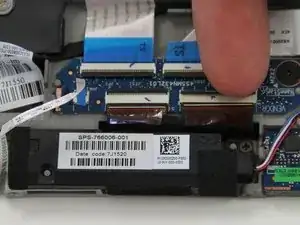

Снимите три разъема с нулевым усилием вставки (ZIF) длиной 2 мм. Поднимите черную защелку спереди, затем извлеките шлейф сзади.

Снимите два больших разъема с нулевым усилием вставки (ZIF). Поднимите черную защелку спереди, затем извлеките шлейф сзади.

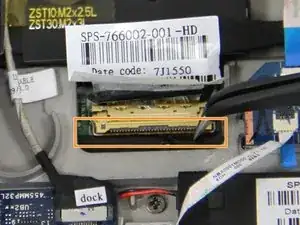

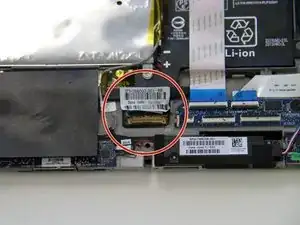

Последнее крепление к экрану — бронзовый соединитель кабеля дисплея.

Используйте пинцет, чтобы поднять металлическую планку и перекинуть её на другую сторону поверх кабеля.

Тяните в направлении кабеля, чтобы снять соединитель.

Края устройства склеены. Клей может быть очень прочным. Для ослабления клея при снятии дигитайзера и предотвращения повреждения экрана может потребоваться фен для нагрева.

Нажмите на боковые стороны планшета.

Отделите дигитайзер от корпуса планшета.

Клей удерживает экран в четырёх углах.

Поднимите экран, разрывая места сцепления клея.

Замените старый экран новым.
