Замена экрана HP Pavilion DM3-3010US

Поместите ноутбук вверх дном на устойчивую поверхность и найдите фиксатор извлечения аккумулятора.

Извлеките аккумулятор, сдвинув фиксатор вбок.

Выньте аккумулятор наружу.

Снимите 2 пластиковые крышки, закрывающие внутренние компоненты ноутбука.

Прямоугольную крышку можно снять, сдвинув защёлку.

Квадратная крышка снимается после извлечения аккумулятора.

После снятия квадратной крышки обнаруживается расположение жёсткого диска.

Найдите два винта на боковой стороне крепления жёсткого диска.

К ним можно получить доступ с задней части ноутбука, где располагался аккумулятор.

Найдите четыре дополнительных винта сверху крепления жёсткого диска.

Удалите и отложите эти винты в сторону.

Обратите внимание на кабель SATA, соединяющий жёсткий диск с платой. Он может быть повреждён при грубом обращении.

Отключите кабель SATA от разъёма и отложите жёсткий диск в сторону.

На изображении показана плата аудио, USB и считывателя карт HP Pavilion DM3-3000 Series с кабелем.

После удаления жёсткого диска откройте ноутбук и поставьте его в положение для обычного использования.

Найдите шов между верхней панелью ноутбука и рамой.

Шов находится слева на ноутбуке при направленном к вам экране.

Поднимите верхнюю крышку вместе с клавиатурой с левой стороны ноутбука.

Снимите аудиоблок, удалив четыре отмеченных винта.

Аудиоблок находится с правой стороны ноутбука, когда экран направлен к вам.

Аудиоблок и окружающие компоненты легко повредить при неправильном обращении.

Осторожно поднимите аудиоблок вверх, отводя его от материнской платы.

Теперь ноутбук готов к установке заменённого аудиоблока.

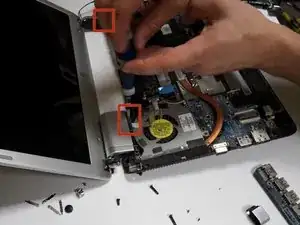

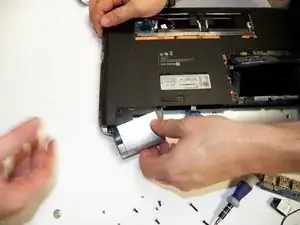

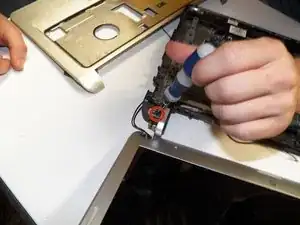

Освободите петли, удалив три винта Phillips PM2.5×7.0 и крышки петель, которые крепят их к основанию.

Перед этим убедитесь, что все кабели (WLAN, WWAN) надёжно отключены от корпуса основания. При их неправильном отсоединении подъём крышки дисплея может повредить провода и другие компоненты.

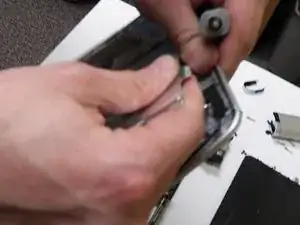

Снимите две резиновые заглушки винтов и два винта Phillips PM2.0×4.0 в нижней части кожуха. Это даст доступ к внутренним компонентам.

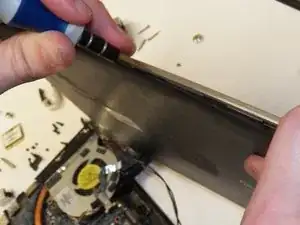

Чтобы отсоединить рамку дисплея, слегка согните внутренние кромки вверху, внизу, слева и справа, пока она полностью не оторвётся. Затем поднимите её и снимите с корпуса экрана.

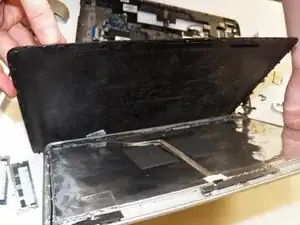

Далее удалите четыре винта Phillips 2.0×3.0 в каждом углу, которые крепят панель дисплея к кожуху. После этого можно снять петли с каждой стороны.

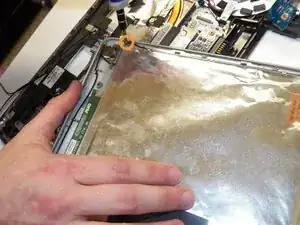

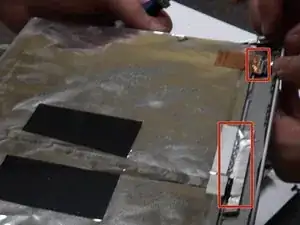

Отсоедините кабель панели дисплея, освободив клеевую ленту. Затем безопасно отключите кабель панели дисплея от его разъёма.

Вы также можете просмотреть это руководство по обслуживанию и ремонту от HP здесь: http://h10032.www1.hp.com/ctg/Manual/c02...
