Замена дисплея HP EliteBook Folio 1020 G1
Экран вашего HP EliteBook Folio 1020 G1 не включается или дисплей разбит? Если да, это руководство поможет устранить проблему заменой неисправного дисплея.
Перед разборкой компьютера обязательно выключите питание и отключите кабель питания от источника. Несоблюдение этих мер может привести к травмам или повреждению компьютера, поэтому их необходимо соблюдать. При замене экрана существует риск разрушения стекла. Примите меры предосторожности при работе со стеклом.
Для снятия рамки дисплея используется инструмент iOpener. Чтобы узнать, как пользоваться iOpener, следуйте инструкциям здесь: Инструкции iOpener.
Шаг 1
Используйте отвертку Torx TR8, чтобы снять:
Шесть винтов 5.3 мм
Четыре винта 3.3 мм
Шаг 2
Используйте нейлоновую лопатку, чтобы аккуратно поддеть и снять нижнюю крышку.
Шаг 3
Аккуратно потяните и освободите соединитель кабеля батареи, идущий от батареи к материнской плате.
Шаг 4
Используйте крестовую отвертку Phillips #1, чтобы выкрутить и снять шесть винтов 4 мм, фиксирующих батарею.
Шаг 5
Снимите восемь винтов 4.6 мм, показанных в кругах, используя крестовую отвертку Phillips #0.
Шаг 6
Отключите соединения клавиатуры от материнской платы.
Отключайте, поднимая нижнюю часть белых защёлок лопаткой.
Шаг 7
Отключите выделенные окружностями разъёмы.
Отключайте, поднимая нижнюю часть белых защёлок лопаткой.
Шаг 8
Снимите выделенные в рамке на фото защёлки, оттянув белые опорные кромки назад пинцетом.
Шаг 9
Аккуратно потяните за чёрную вытяжную бирку в верхней части разъёма.
Снимите оба кабеля, идущих к верхней части Wi‑Fi карты, пинцетом.
Шаг 10
Поднимите теперь отключённую материнскую плату с той стороны, что показана на изображении 1.
Эту сторону необходимо приподнять, чтобы не повредить порты.
Отключённая материнская плата (за исключением порта, снятого в шаге 12) показана на изображении 2.
Шаг 11

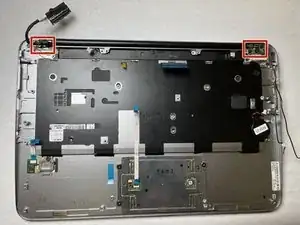

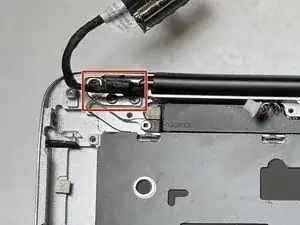

Чтобы освободить рамку дисплея от нижней рамы, снимите:
Шесть винтов 4.1 мм с помощью крестовой отвертки Phillips #0.
Шаг 12

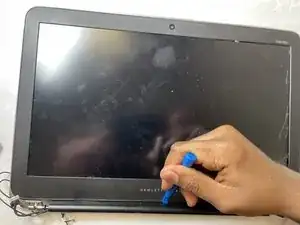

После разделения экрана и нижней рамки используйте пластиковую монтажную лопатку, чтобы снять нижнюю отделку с экрана.
Шаг 13

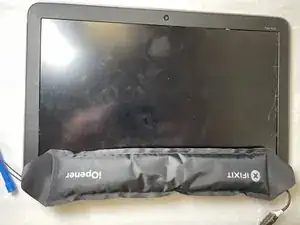

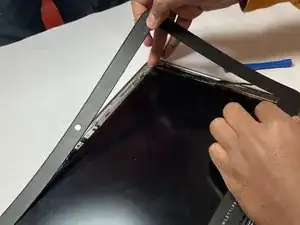

С помощью iOpener и лопатки аккуратно проходите по периметру рамки экрана, чтобы снять её.
Шаг 14

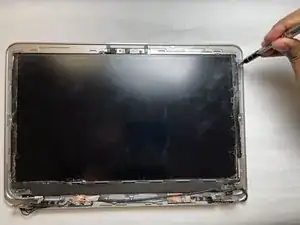

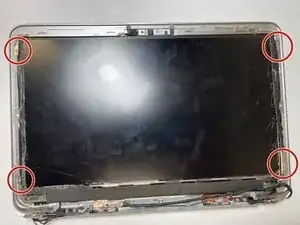

Чтобы снять экран, удалите:
Четыре винта 2.2 мм с помощью крестовой отвертки Phillips #0.
Шаг 15

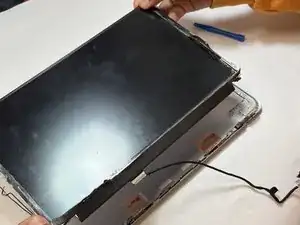

Поднимите дисплей из рамки.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
