Замена беспроводной карты Toshiba Satellite C675-S7106
Иногда неисправная беспроводная карта вызывает проблемы с сетевым подключением, и замена карты должна их устранить. Для этого потребуется снять клавиатуру как предварительный шаг; понадобятся отвертка PH0, жёсткий лопаточный инструмент и аккуратность при открывании ZIF-разъёма. Остальная часть процесса довольно проста.
Шаг 1
Переверните ноутбук так, чтобы «верхняя» часть корпуса была прижата к рабочей поверхности.
Ориентируйте ноутбук так, чтобы серебряная наклейка находилась в левом нижнем углу, а аккумулятор — напротив вас.
Шаг 2
С правой стороны аккумулятора сдвиньте защёлку, отмеченную цифрой 1, вправо, чтобы разблокировать аккумулятор.
С левой стороны аккумулятора удерживайте защёлку, отмеченную цифрой 2, влево и тяните аккумулятор на себя.
Шаг 3
Откройте ноутбук так, чтобы экран был обращён к вам, как при работе.
Шаг 4

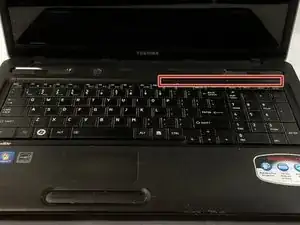

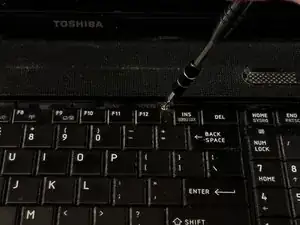

Начиная с правой стороны, подденьте часть пластиковой планки, используя лопатку между клавишами F12 и Insert.

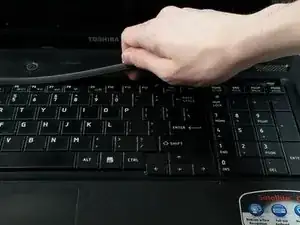

Поднимите остальную часть пластиковой планки и снимите её.
Шаг 5

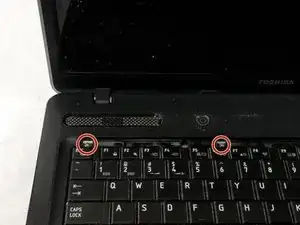

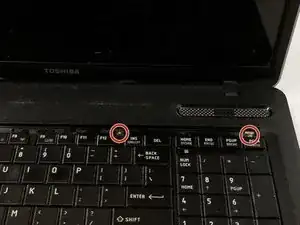

Снимите четыре винта M2 длиной 2,5 мм над клавиатурой с помощью отвертки PH0.
Шаг 6

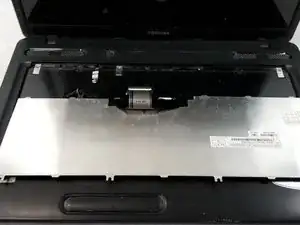

После снятия винтов приподнимите клавиатуру со стороны, ближе к экрану, и аккуратно переверните её.

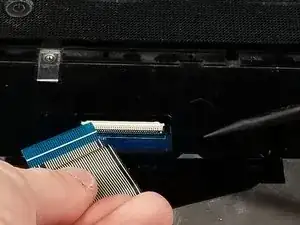

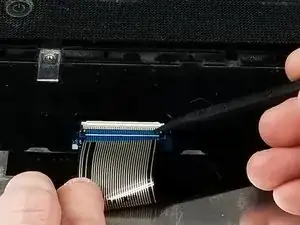

С помощью лопатки приподнимите белый ZIF-разъём, чтобы отжать ленточный кабель, и аккуратно извлеките кабель.
Шаг 7

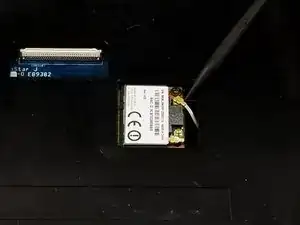

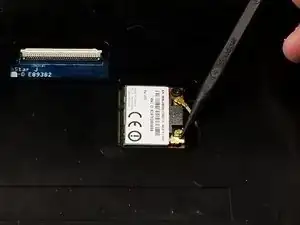

Под клавиатурой аккуратно отсоедините чёрный и белый провода справа от беспроводного адаптера, используя тонкую пластиковую лопатку.
При сборке обязательно правильно подсоедините оба провода, при необходимости используя заднюю часть лопатки, чтобы обеспечить надёжный контакт.
Шаг 8
Выкрутите один винт диаметром 3 мм в верхнем левом углу беспроводного адаптера с помощью отвертки PH0.
Шаг 9

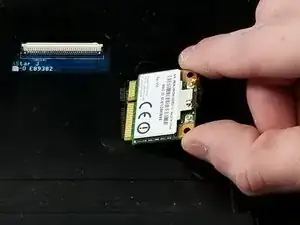

Поднимите карту вверх и в правую сторону, чтобы извлечь её из устройства.
Заключение
Чтобы собрать устройство, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
