why! W670SZQ1 Замена ЖК-экрана
Шаг 1
Отпустите фиксатор замка слева.
Отпустите фиксатор замка справа.
Держась за отпущенный фиксатор, выньте аккумулятор.
Шаг 2

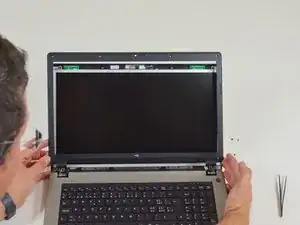

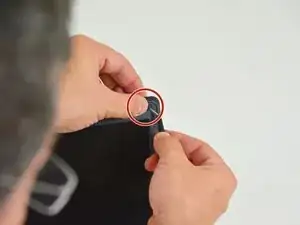

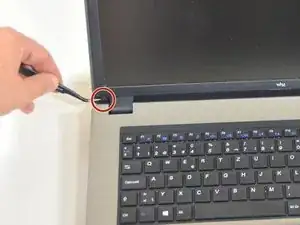

Найдите два заглушки винтов на левой стороне экрана.

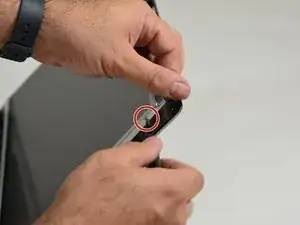

Снимите нижнюю заглушку винта.

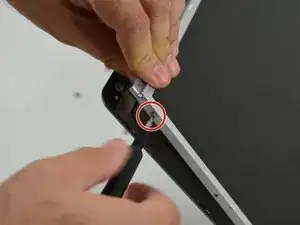

Затем снимите верхнюю заглушку винта.
Шаг 3

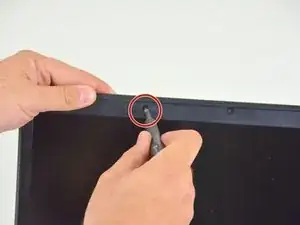

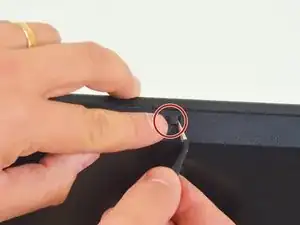

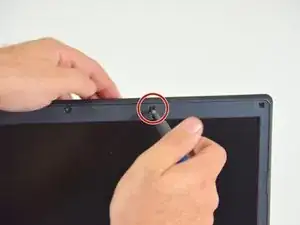

Найдите и снимите первую центральную заглушку на верхней части рамки экрана.
Затем вторую центральную заглушку на верхней части рамки экрана.

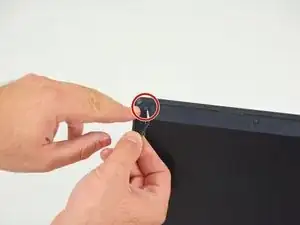

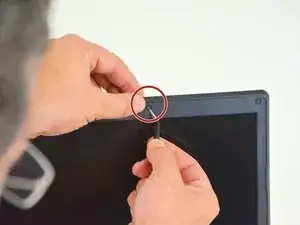

Затем найдите и снимите заглушку винта в правой верхней части рамки экрана.
Шаг 4

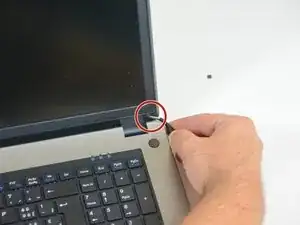

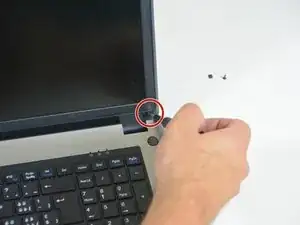

Затем, наконец, снимите нижнюю правую заглушку винта рамки экрана.

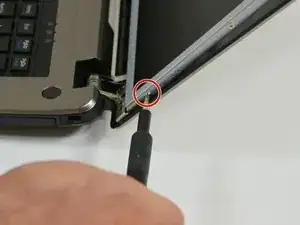

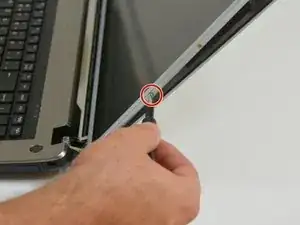

Затем открутите винты за заглушками, начиная с винта в нижнем левом углу рамки.
Затем в верхнем левом углу.
Шаг 5
Затем первый центральный винт на верхнем крае рамки.
Затем второй центральный винт на верхнем крае рамки.

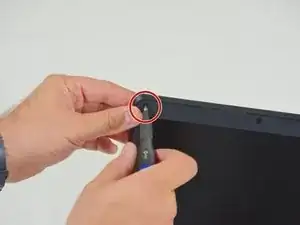

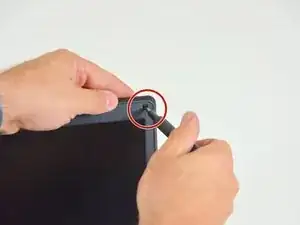

Затем винт в правом верхнем углу рамки.
Шаг 6
И, наконец, винт в нижней правой части рамки.

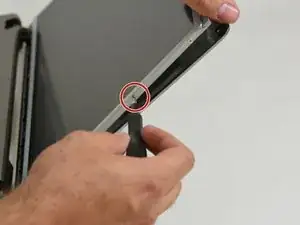

Затем аккуратно используйте ногти.
Чтобы снять рамку с ЖК-экрана.
Шаг 7

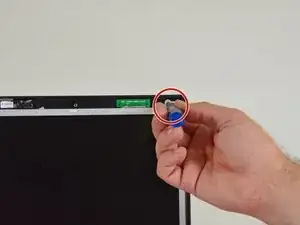

Открутите винты на передней части ЖК-экрана.

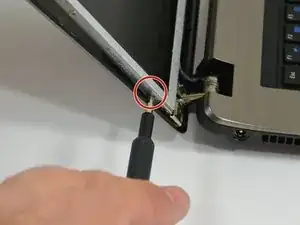

Далее открутите винты на правой стороне ЖК-экрана, начиная с первого.
Затем второй.
Шаг 8
Затем третий.
И, наконец, четвёртый.

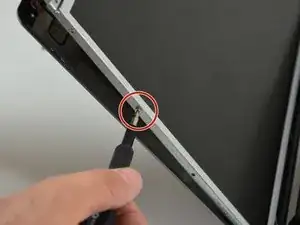

Повторите эти операции затем на левой стороне экрана, начиная с первого винта.
Шаг 9
Затем второй.
Затем третий.
И, наконец, четвёртый.
Шаг 10
Затем переверните ЖК-экран.

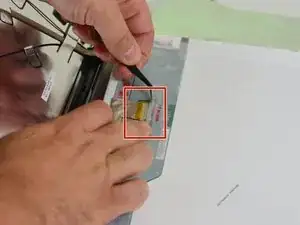

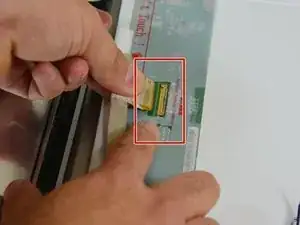

Появится разъём, к которому подключён кабель соединения ЖК-экрана.

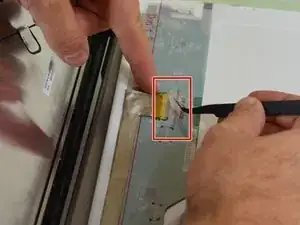

Затем отодвиньте ленту, закрывающую разъём.
Шаг 11

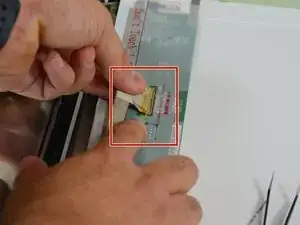

Затем снимите кабель с его разъёма.

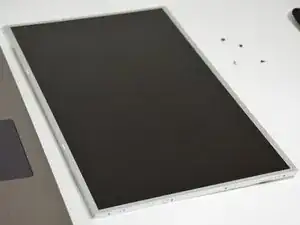

После отключения кабеля вы можете снять ЖК-экран.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
