why! N650DU Материнская плата
Шаг 1
Разблокируйте кнопку без пружины
Сдвиньте аккумулятор вверх, одновременно разблокируя кнопку с пружиной

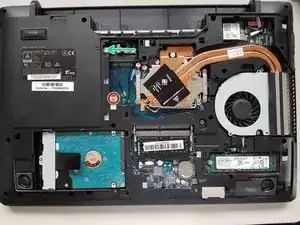

Шаг 2
Открутите два больших винта, выделенных красным
Открутите два маленьких винта, выделенных зелёным
Сдвиньте пластину вниз и поднимите её
Шаг 3
Разведите две защёлки, удерживающие планку оперативной памяти
Снимите модуль оперативной памяти
Шаг 4
Открутите винт, выделенный красным
Извлеките SSD
Шаг 5

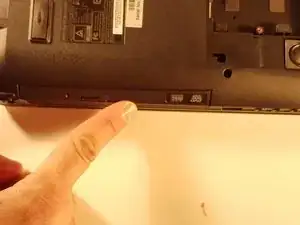

Открутите винт, выделенный красным
Поднимите чёрную язычок вверх
Шаг 6
Открутите винт, выделенный красным

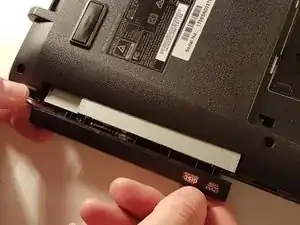

Сдвиньте накопитель в направлении, указанном зелёной стрелкой
Извлеките накопитель из его посадочного места
Шаг 7
Открутите винт, выделенный красным

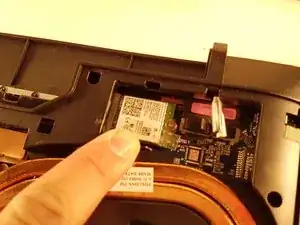

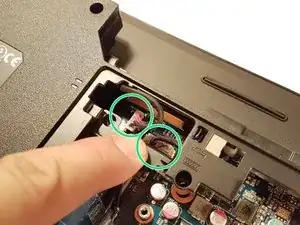

Отсоедините WLAN-карту в направлении красной стрелки

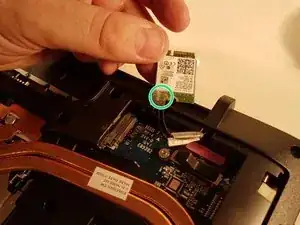

Отстегните два разъёма, выделенных зелёным, на WLAN-карте
Шаг 8
Открутите четыре винта, выделенных красным
Поднимите радиатор с чёрной наклейкой
Шаг 9
Нажмите рычаг в направлении красной стрелки, одновременно сдвигая его
Поднимите рычаг в направлении зелёной стрелки
Не прикасайтесь к нижней части процессора, берите его за края
Шаг 10
Открутите два винта, выделенных красным
Отключите разъём, обведённый зелёным
Снимите вентилятор, поднимая язычок в синей рамке
Шаг 11
Снимите аккумулятор с помощью плоской отвёртки
Шаг 12

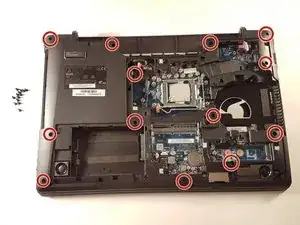

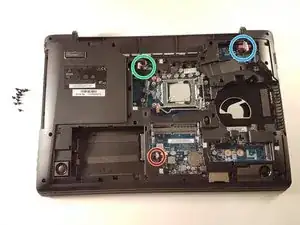

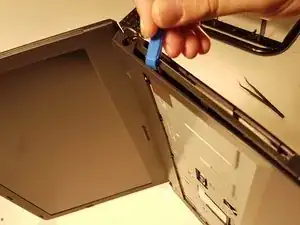

Открутите винты, обведённые красным и зелёным

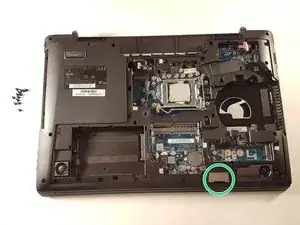

Установите компьютер в положение, показанное на втором изображении, и вставьте скрепку в отверстие винта, обведённого зелёным, пока не услышите щелчок
Поднимите клавиатуру
Шаг 13

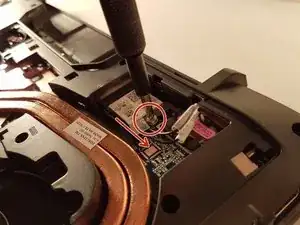

Отсоедините разъём, обведённый красным

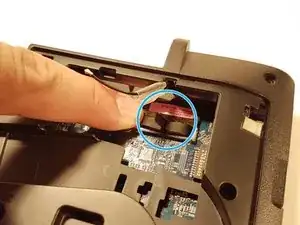

Тяните белый держатель, удерживающий разъём, обведённый синим, в направлении зелёной стрелки
Снимите разъём, обведённый синим
Шаг 14
Поднимите две чёрные защёлки
Снимите два разъёма, обведённых красным
Шаг 15
Удалите тринадцать винтов, обведённых красным

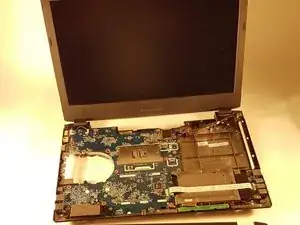

Снимите верхнюю крышку
Шаг 16

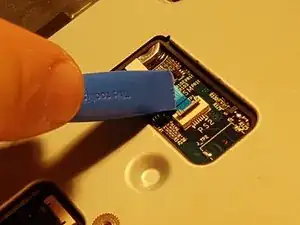

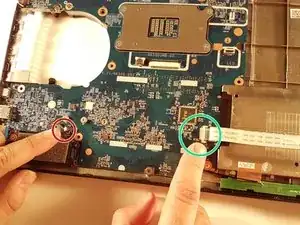

Поднимите синюю защёлку, удерживающую разъём, обведённый зелёным
Отключите разъём, обведённый зелёным
Отключите разъём, обведённый красным
Шаг 17
Отключите два разъёма, расположенные в зелёной зоне
Отключите разъём, обведённый синим
Отключите разъём, обведённый красным
Шаг 18

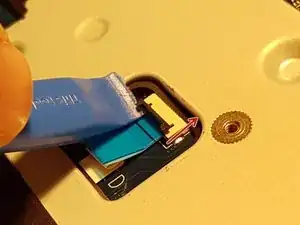

Снимите крышку разъёма Micro SD, обведённую зелёным, если она есть

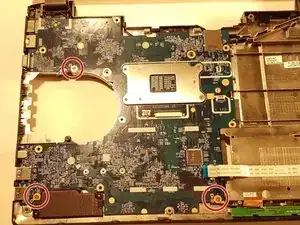

Открутите три винта, обведённых красным

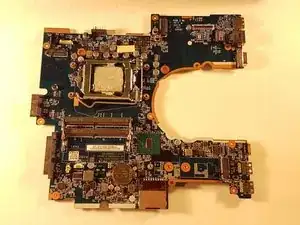

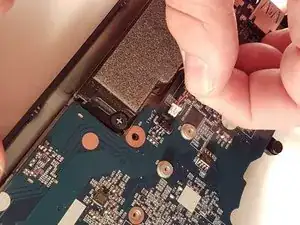

Осторожно извлеките материнскую плату
Заключение
Для сборки устройства выполните действия в обратном порядке.
Перевод руководства с ifixit.com
