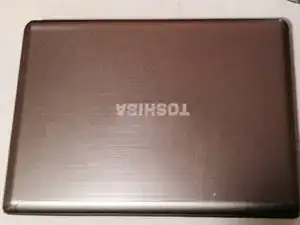

Разборка ноутбука Toshiba Satellite P855 P850 и ремонт петли

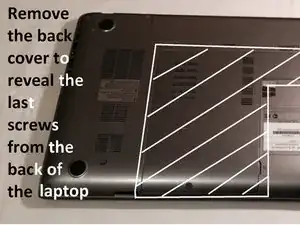

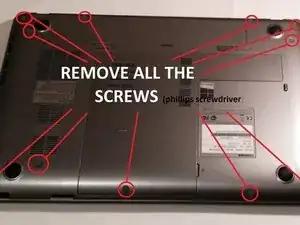

Чтобы открыть ноутбук, сначала необходимо открутить винты на задней крышке.

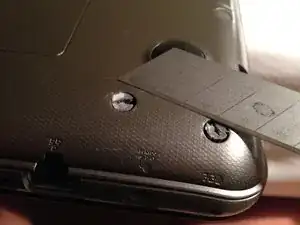

1. снимите пластиковые/резиновые заглушки

2. выкрутите 12 винтов.

ВНИМАНИЕ: Не забудьте!

отключите ноутбук от питания и выньте аккумулятор

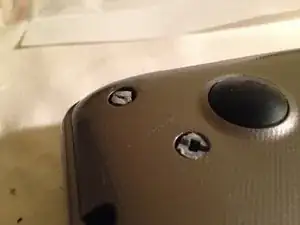

открутите 3 маленьких винта за аккумулятором

держите крышку закрытой до дальнейших этапов

Здесь показаны детали задней части ноутбука. После снятия задней крышки вы получите доступ к следующим компонентам:

1. Wi‑Fi карта — легко заменить. К ней подключены два кабеля. Отсоедините их, затем выкрутите винт, который держит карту, и аккуратно поднимите — ГОТОВО.

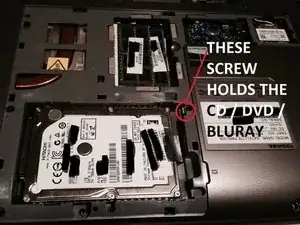

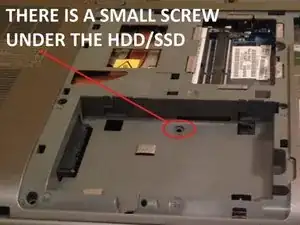

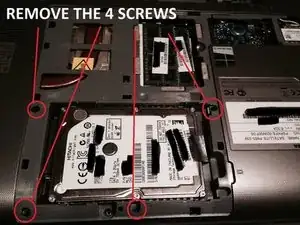

2. HDD / SSD. Нужно просто схватить и потянуть ленту (как на фото). Есть несколько дополнительных шагов для замены.

Теперь — как снять или заменить клавиатуру

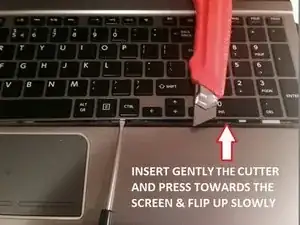

1. Аккуратно вставьте нож (или другой острый инструмент) и нажмите в сторону экрана, затем медленно отогните вверх.

Чтобы полностью снять клавиатуру, отключите два разъёма.

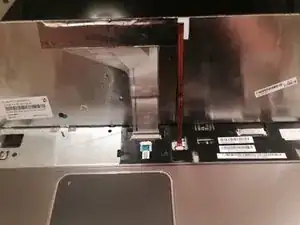

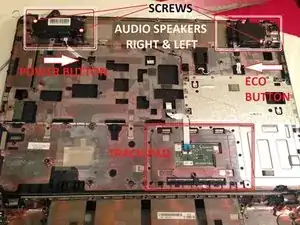

После снятия клавиатуры вы увидите:

1. Кнопка ECO

2. Аудио

3. Кнопка питания

4. Сенсорная панель

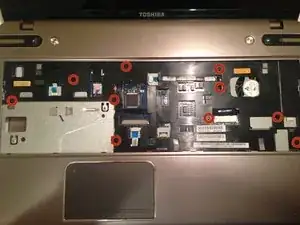

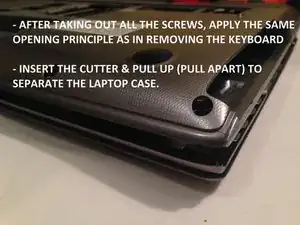

открутите все винты, как показано на изображениях.

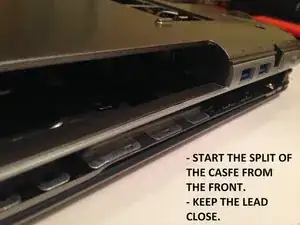

Открыть корпус просто, следуйте показанным шагам.

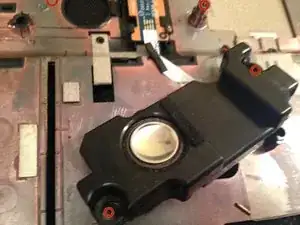

Чтобы заменить или снять динамики, открутите винты.

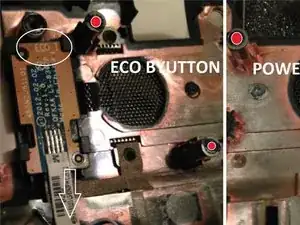

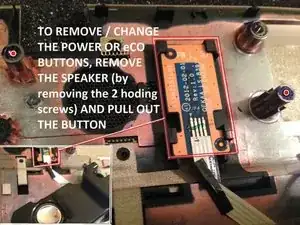

Чтобы заменить кнопку Eco/3D или кнопку питания, сначала снимите динамики.

Ещё будут шаги :), вероятно до 12... минимум ещё 6.

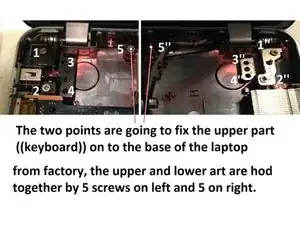

Я покажу, как отремонтировать сломанную петлю (пластик повреждён) — просто.

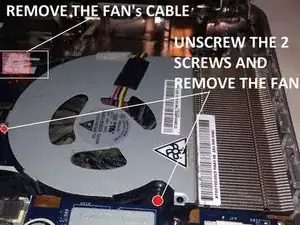

Отключите кабель вентилятора

Если вы хотите заменить кулер процессора, нужно открутить 2 винта (см. фото)

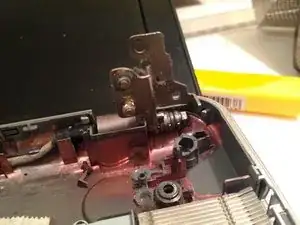

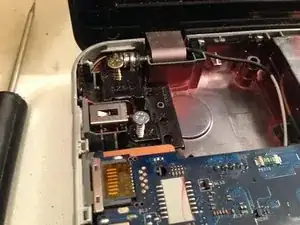

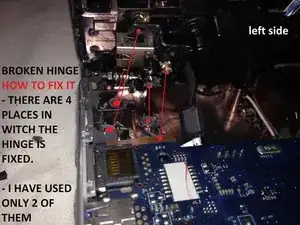

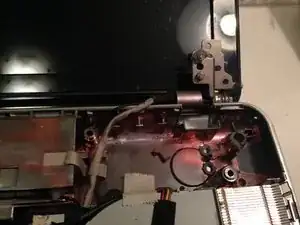

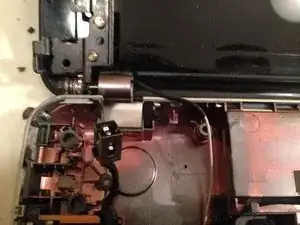

Сломанная петля, детальное фото

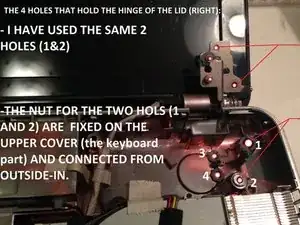

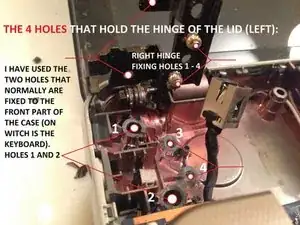

Ремонт сломанной петли [детальное фото]

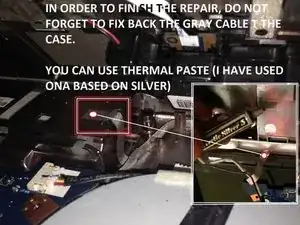

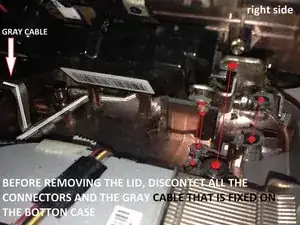

не забудьте про серый кабель, прикреплённый снизу.

При повторном подключении кабеля нанесите немного термопасты на контакт (серый кабель)

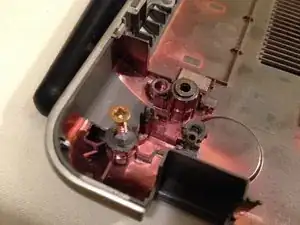

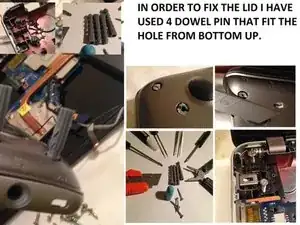

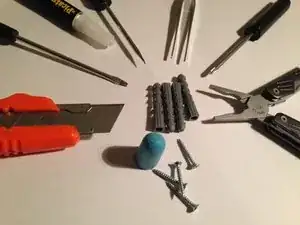

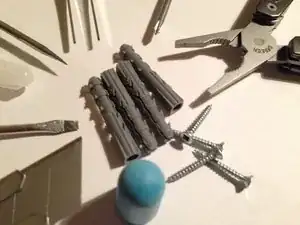

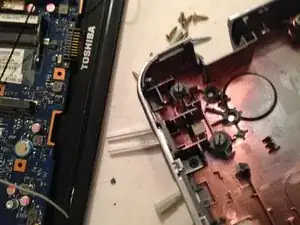

вставьте пластиковый штифт снизу вверх и выровняйте его по той же высоте, что и остальные отверстия под винты

следуйте фотографиям

намажьте немного термопасты на серый кабель

Отрежьте выступающий лишний пластик от штифта

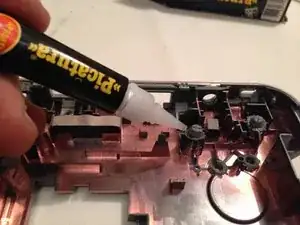

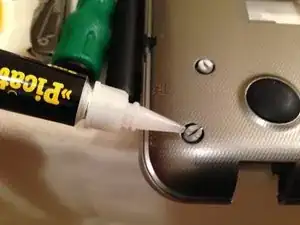

Нанесите немного суперклея, чтобы зафиксировать его на месте

Я приклеил немного поролона возле динамиков для защиты зоны

Нанесите клей внутри пластикового штифта

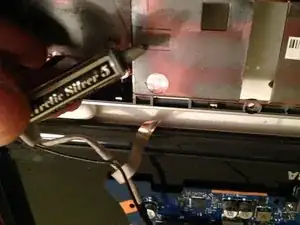

Используйте термопасту для фиксации серого кабеля (я использовал серебристую пасту)
