Материнская плата от why! Замена W253EU

Выключите компьютер.

Перед каждой операцией необходимо начать с удаления аккумулятора.

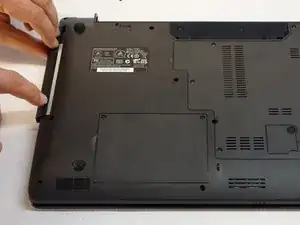

Переместите ползунок в разблокированное положение, уберите батарею.

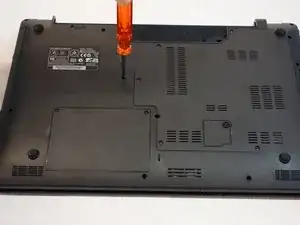

Используя отвертку Philips #1, выкрутите 5 винтов, удерживающих крышку.

Подденьте отверткой несколько миллиметров под крышкой так, чтобы её можно было зацепить пальцами.

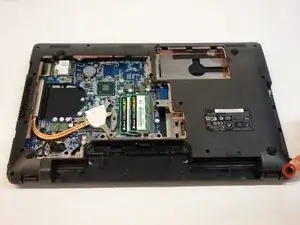

Теперь аккуратно поднимите крышку.

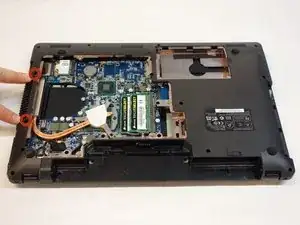

Внимание! Отключите кабель вентилятора, чтобы крышка могла быть полностью снята (см. следующий шаг).

Поскольку вентилятор установлен под крышкой, сначала необходимо отключить его кабель питания, чтобы затем можно было полностью снять крышку.

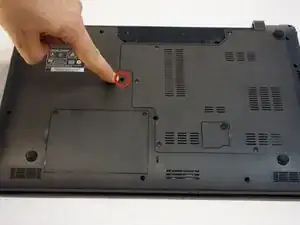

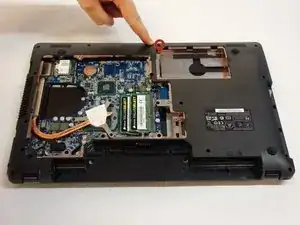

Используйте отвертку Philips #1, чтобы выкрутить винт, который удерживает CD/DVD-привод на месте.

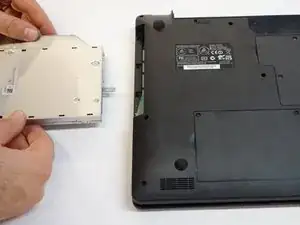

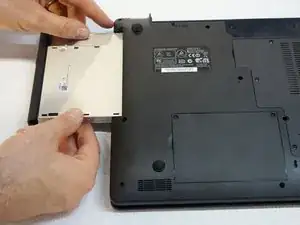

Аккуратно вытащите CD/DVD-привод.

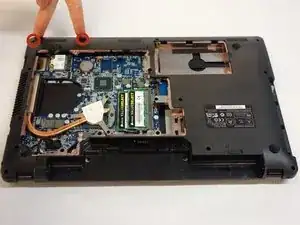

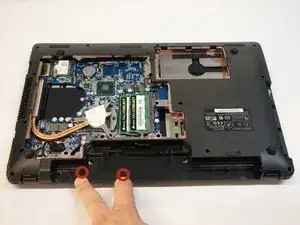

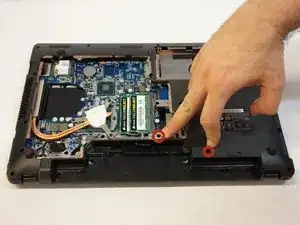

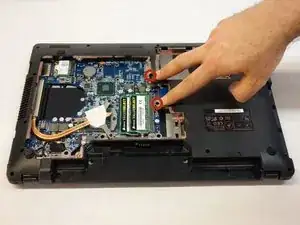

Используйте отвертку Philips #1 для удаления двух винтов, расположенных в слоте аккумулятора.

Вставьте стандартную отвертку в прорезь на крышке над клавиатурой.

Аккуратно поднимите крышку.

Используйте отвертку Philips #1 для удаления четырех винтов, удерживающих клавиатуру в верхней части.

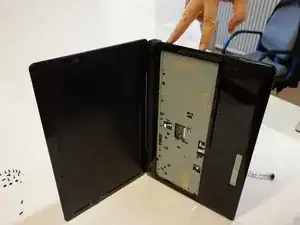

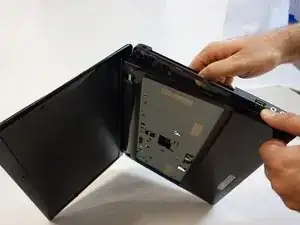

Поверните клавиатуру к экрану.

Аккуратно извлеките соединительный кабель вдоль оси разъема.

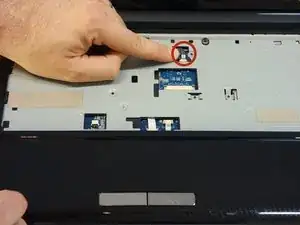

Отключите разъем A.

Отключите разъем B.

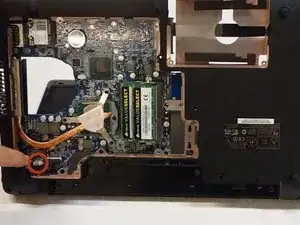

Используя отвертку Philips #1, удалите 16 винтов, удерживающих крышку.

Используя отвертку Philips #1, удалите все 16 винтов, которые удерживают всю крышку.

Используя отвертку Philips #1, удалите все 16 винтов, которые удерживают всю крышку.

Используя отвертку Philips #1, удалите все 16 винтов, которые удерживают всю крышку.

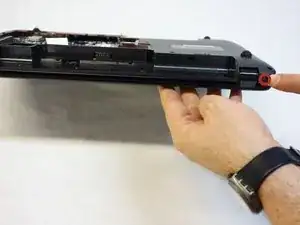

Используя отвертку Philips #1, удалите другой винт, расположенный на задней стороне.

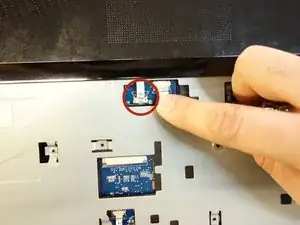

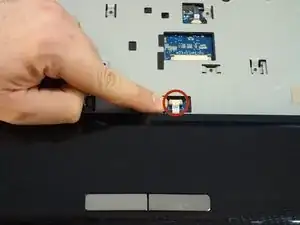

Снимите разъем для сенсорной панели.

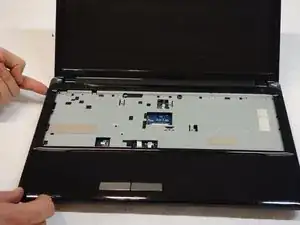

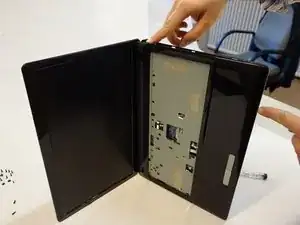

Чтобы снять рамку клавиатуры, начните с верхней части справа. (Визуальный доступ к зажимам через отверстие CD/DVD-привода), вставив маленькую обычную отвертку или лучше маленькую гитарную лопатку.

Потом продолжите с нижней части.

Продолжайте с удаления рамки клавиатуры по часовой стрелке.

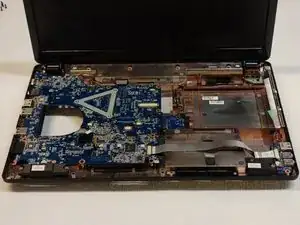

Снимите рамку клавиатуры, и материнская плата появится.

Отключите основной разъем.

Отключите маленький разъем в середине.

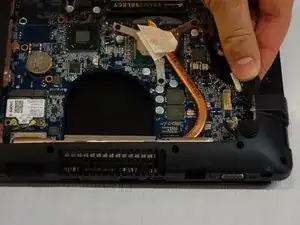

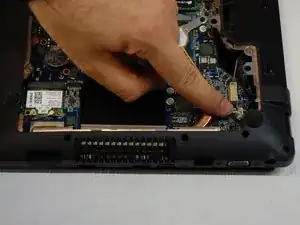

Переверните компьютер и отключите разъем рядом с процессором (ЦП).

Снимите другой разъем, который находится сразу справа от него.

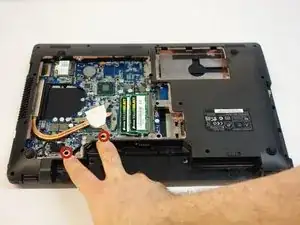

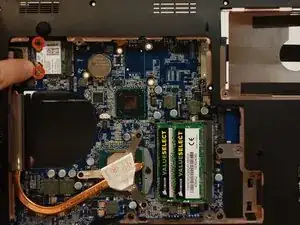

Используя отвертку Philips #1, удалите 2 крепежных винта чипсета Wi-Fi.

С помощью отвертки Philips #1 открутите 10 крепежных винтов материнской платы.

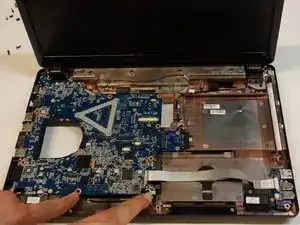

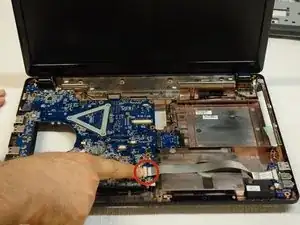

Отключите маленький разъем, который расположен спереди.

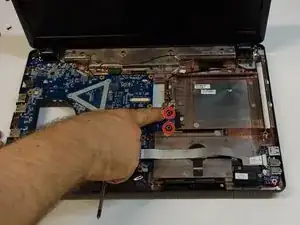

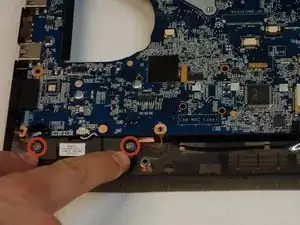

С помощью отвертки Philips #1 открутите 2 винта, которые расположены крест-накрест и отмечены синими кругами.

Извлеките материнскую плату.
