Замена реле давления скважинного насоса
Реле давления на этой линии не отключалось. Это вызывало проблемы, так как избыточное давление привело к появлению протечек на некоторых кранах. Установленное реле было на 30/50 PSI, то есть оно должно включаться при достижении 30 PSI и отключаться при достижении 50 PSI. У реле есть возможность регулировки, но это не дало результата. Было принято решение заменить реле. Как и в любой сантехнической работе, здесь возникли дополнительные сложности.
Питание насоса — 220–240 В и 20 А. Это потенциально смертельно опасно. Поэтому необходимо убедиться, что питание отключено — проверяйте и перепроверяйте.
Шаг 1
Здесь временная шкала показаний манометра. Реле давления не отключалось, и повышающееся давление привело к появлению протечек на кранах.
Шаг 2
ПРЕДУПРЕЖДЕНИЕ: Реле питается от 220 В, поэтому будьте осторожны, чтобы не получить удар током. Первое действие перед любыми работами — выключить автомат питания насоса и проверить отсутствие напряжения тестером.

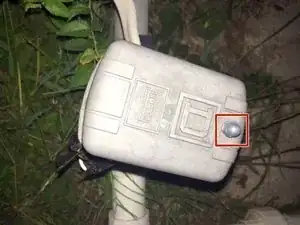

Снимите маленькую гайку с крышки, чтобы получить доступ к реле.

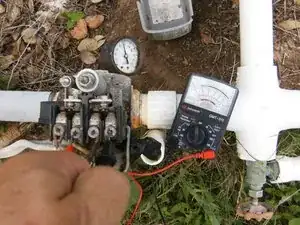

Сняв крышку, проверьте наличие напряжения на выводах реле между питающими линиями L1 и L2 (синий маркер). Убедитесь, что напряжение равно 0 вольт.
Шаг 3

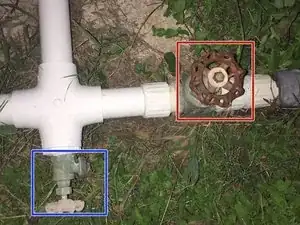

Перекройте подачу воды в дом, повернув задвижку по часовой стрелке.
Далее слейте воду из бака и напорной линии, открыв сливной кран. Конкретная конструкция установки может отличаться, в зависимости от того, как и где она смонтирована. В любой установке перед входом в дом должен быть запорный вентиль и дренажный кран.

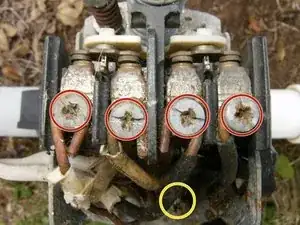

Ослабьте 4 винта, которые фиксируют провода на реле.
Заземляющий винт в нижней части реле объединяет заземление от питающей линии и от насоса. Снимите и его.
После снятия проводов с реле и слива воды отсоедините реле от ниппеля, присоединённого к обратному клапану. Используйте подходящий ключ, например разводной или в данном случае трубный ключ.
Шаг 4

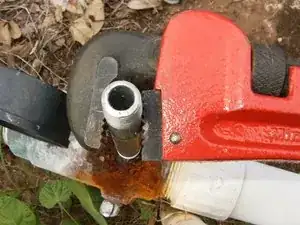

Стало сразу очевидно, что ниппель у обратного клапана практически полностью прогнил. Он отломился при попытке снять реле давления.

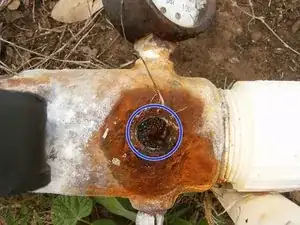

После пары крепких слов и очистки повреждённого участка на обратном клапане выяснилось, что резьба не повреждена.

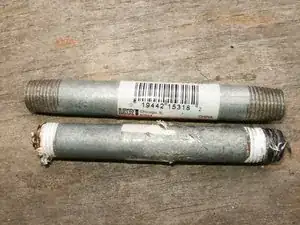

В этом случае ниппель нужно заменить. Внизу показан прогнивший ниппель, сверху — новый.
Коррозия и отложения внутри ниппеля показывают, что он почти полностью закупорен.
Шаг 5
Это входное отверстие реле давления. Снова видно большое количество коррозии и отложений от прогнившего ниппеля. Именно это, скорее всего, и привело к выходу реле из строя.
Нанесите уплотнительную ленту на резьбу перед установкой нового ниппеля. Наматывайте ленту по часовой стрелке.

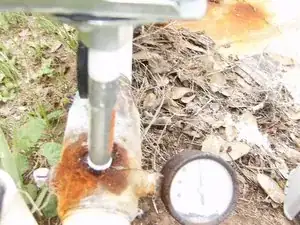

Установите ниппель в обратный клапан. Заверните его небольшим трубным ключом.
Шаг 6

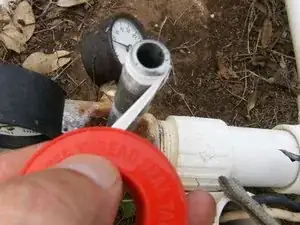

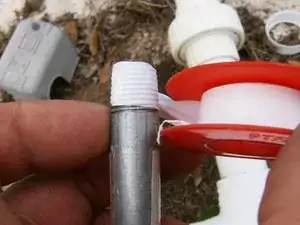

Далее нанесите уплотнительную ленту на верхнюю часть ниппеля. Опять же наматывайте по часовой стрелке.
Установите новое реле давления.
Затяните реле трубным или разводным ключом.
Шаг 7

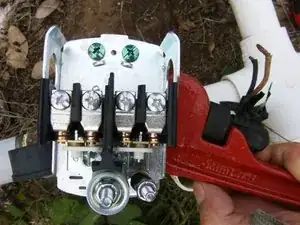

Подключите питающие и насосные провода согласно маркировке. Большинство реле имеют небольшую схему на внутренней стороне крышки. На некоторых реле контакты промаркированы как L1 и L2 для питающих линий и T1 и T2 для проводов насоса.
Осталось лишь установить крышку и открыть задвижку на подающей линии в дом. Включите автоматы — реле давления должно начать работать.
Заключение
Простая задача, выполненная с использованием нескольких основных инструментов.
Перевод руководства с ifixit.com
