Замена O-образного кольца на столе SKARSTA
Со временем O-образное кольцо в вашем ручном регулируемом по высоте столе может изнашиваться, что затрудняет изменение высоты. Это руководство проведёт вас через процесс замены O-образного кольца на ручном регулируемом по высоте столе IKEA SKARSTA (модель № 004.585.55), чтобы стол продолжал работать плавно.
O-образное кольцо играет ключевую роль в механизме регулировки высоты. Изношенное кольцо может привести к неравномерной или затруднённой регулировке.
Перед началом убедитесь, что стол очищен от предметов. На шагах 3 и 11 может понадобиться помощь при подъёме стола с опоры и обратно на неё.
Шаг 1

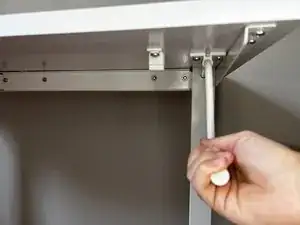

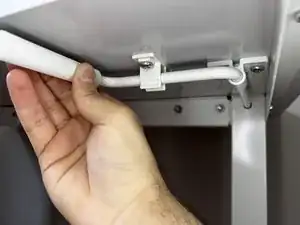

Снимите рукоятку регулировки высоты, потянув её вниз и вытащив из зажима.
Не поворачивайте рукоятку в процессе, чтобы избежать несовпадения положения.
Шаг 2

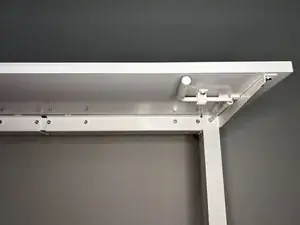

Разместитесь так, чтобы вам было удобно дотянуться под стол. Это может подразумевать, что вы будете стоять на коленях или сидеть рядом/под столом.

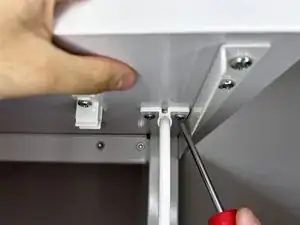

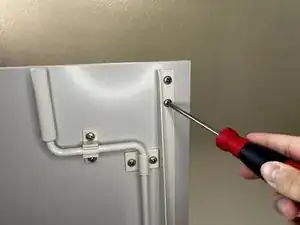

Снимите два винта Phillips #2 длиной 15,2 мм, соединяющих рукоятку с столом.
Снимите восемь винтов Phillips #2 длиной 15,2 мм, соединяющих стол с ножками.
Не используйте электроинструмент для вкручивания/выкручивания винтов — это может привести к растрескиванию стола.
Шаг 3

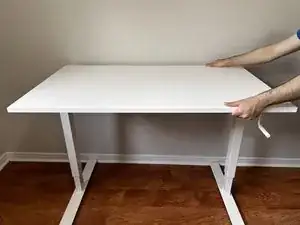

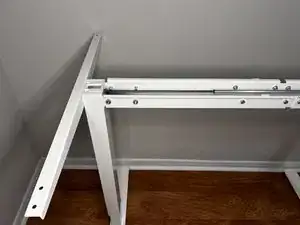

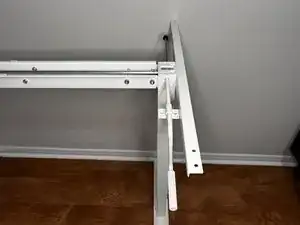

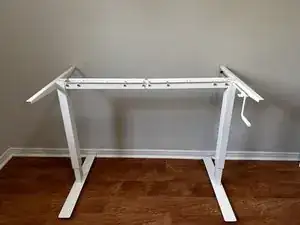

Осторожно поднимите столешницу со стойки и отставьте её в сторону.
При необходимости попросите помощника, чтобы избежать случайного повреждения стола или если он слишком тяжёл для вас.
Шаг 4

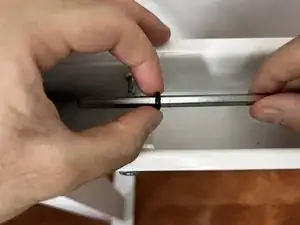

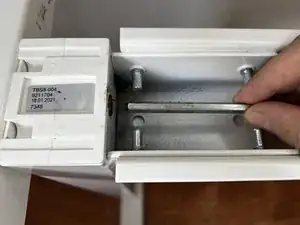

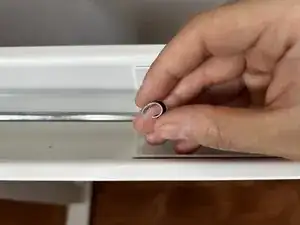

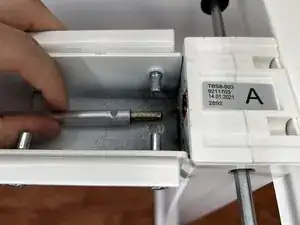

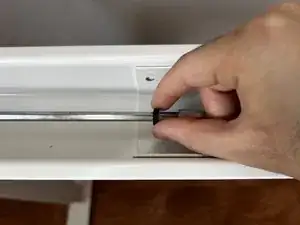

Снимите повреждённое O-образное кольцо из механизма регулировки.
Повреждённое кольцо может находиться не на стержне, как показано на фото, а под ним.
Шаг 5

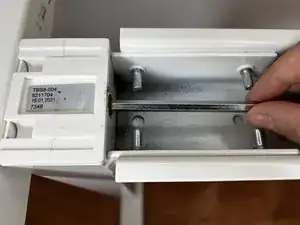

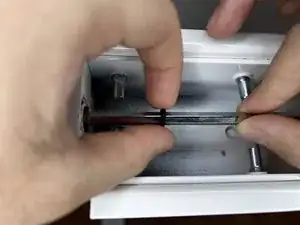

Вытяните стержень, чтобы отсоединить его от стойки.
Отложите стержень для последующей сборки.
Шаг 6
Повторите предыдущий шаг с противоположного конца стержня.
Шаг 7

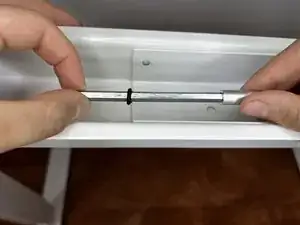

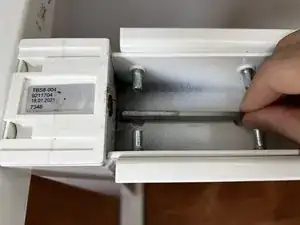

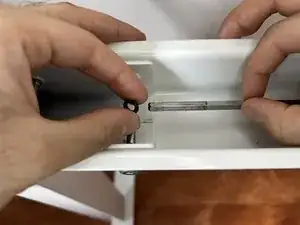

Наденьте новое O-образное кольцо на тонкую часть стержня.
На стержне может быть смазка; не удаляйте её.
Шаг 8

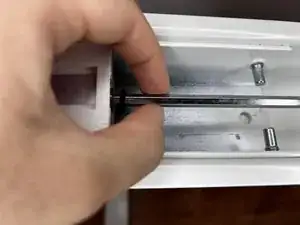

Вставьте толстый конец стержня обратно в стойку, чтобы снова присоединить его.
Шаг 9
Удерживайте толстый конец стержня на месте, одновременно выдвигая тонкий конец наружу.
Вставьте тонкий конец обратно в стойку, удерживая толстый конец на месте.
Толстый конец стержня может выскользнуть в процессе, поэтому держите его при установке тонкого конца.
Шаг 10

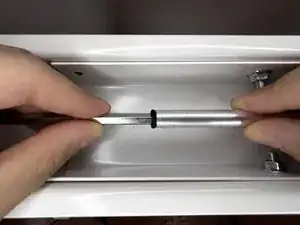

Сдвиньте O-образное кольцо к более толстому концу стержня.
Раздвиньте толстый и тонкий концы и подтолкните кольцо как можно ближе к толстому концу, чтобы зафиксировать стержень.
Шаг 11

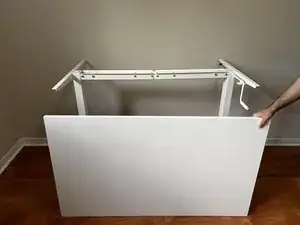

Осторожно установите столешницу обратно на стойку.
Шаг 12

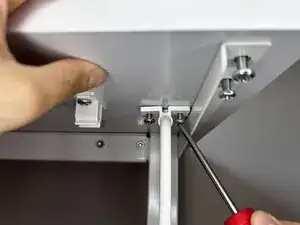

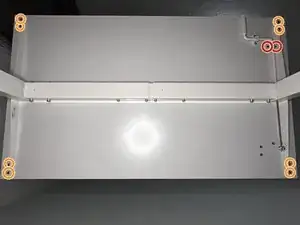

Используйте отвертку Phillips #2, чтобы вернуть восемь винтов длиной 15,2 мм, фиксирующих столешницу на стойке.
Сначала закрутите все винты наполовину, затем затяните их полностью.
Используйте отвертку Phillips #2, чтобы вернуть два винта длиной 15,2 мм, фиксирующих ручку.
Убедитесь, что рукоятка направлена в правильную сторону перед установкой винтов.
Шаг 13

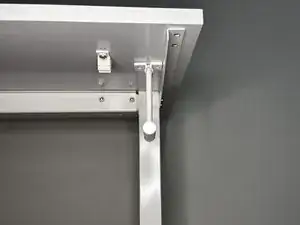

Поверните рукоятку внутрь к зажиму, пока она не щелкнет на место.
Заключение
Поздравляем! Ремонт завершён.
