Замена нагревательной подушки аквариумного обогревателя

Отключите устройство от розетки и дайте обогревателю остыть в течение 5–10 минут.

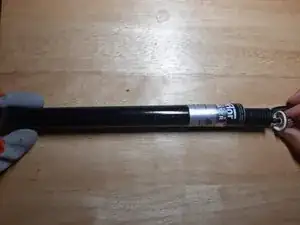

Достаньте обогреватель из аквариума.

Стекло этого обогревателя не треснет для данной модели. У некоторых других моделей обогревателей стекло может треснуть.

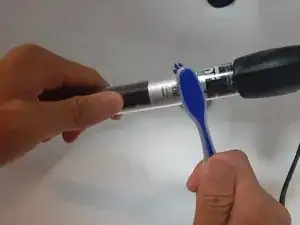

Используя зубную щётку и проточную воду, тщательно очистите обогреватель от грязи и налёта.

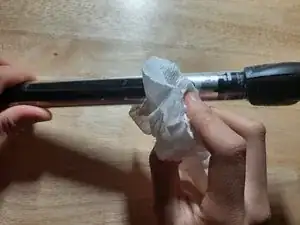

Высушите обогреватель бумажным полотенцем.

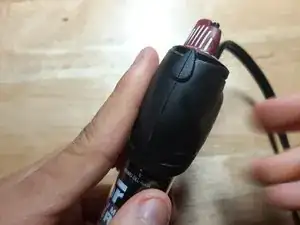

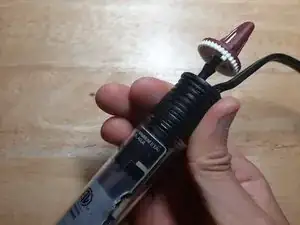

Переместите переключатель термостата в крайнее положение или как можно дальше.

Направление вращения не имеет значения.

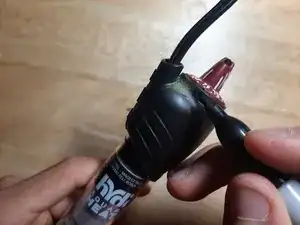

Маркером заметного цвета (в зависимости от цвета вашего устройства) нанесите линию в качестве контрольной метки. Поскольку она будет плохо стираться, вы сможете при необходимости вернуть положение в исходное состояние.

Наденьте перчатки.

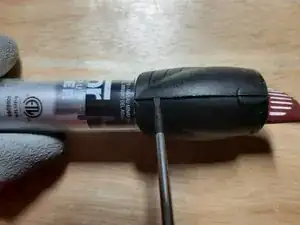

Для этого шага рекомендуется нейлоновая лопатка или инструмент для вскрытия, хотя на фото показана отвёртка.

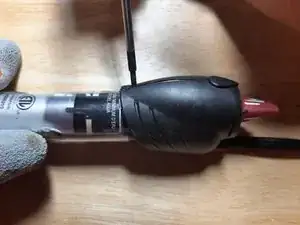

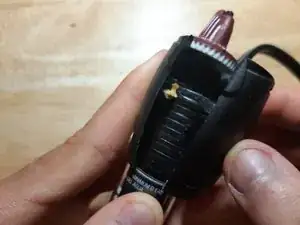

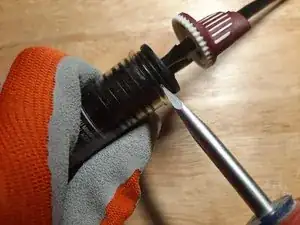

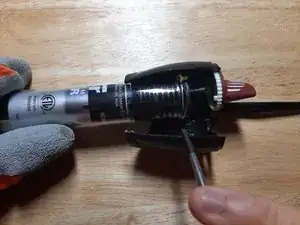

Начиная снизу, подведите инструмент для вскрытия между пластиковыми половинками регулятора.

Когда инструмент окажется между двумя пластиковыми половинками, медленно поднимайте его вверх, пока половинки не разойдутся или пока вы не упрётесь в пластиковый защёлочный выступ.

Если вы упёрлись в защёлочный выступ, слегка согните половинку, чтобы попытаться отсоединить защёлку. Если не получается, слегка вытяните инструмент так, чтобы подвести его выше выступа, и подденьте пластиковые половинки.

Нажмите вниз и под небольшим углом, чтобы освободить защёлочный выступ и пластиковую крышку.

Это один из самых медленных шагов в процессе. Действуйте осторожно, так как стекло может треснуть или разбиться при слишком агрессивных действиях.

Для шага требуются перчатки.

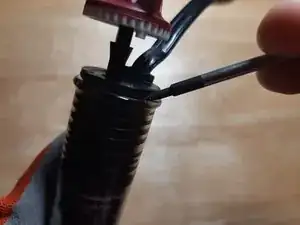

Двумя лопатками или инструментами для вскрытия, одна поменьше, другая побольше, аккуратно и медленно вставьте меньшую лопатку между резиновой заглушкой и стеклянной трубкой. Затем медленно применяйте рычажное усилие, чтобы освободить резиновую заглушку. Повторяйте по периметру, пока заглушка не оторвётся.

Когда небольшая часть заглушки приподнимется, продолжайте работу большей лопаткой.

Остановитесь, когда примерно 60–75% резиновой заглушки будет выведено наружу.

Не скручивая и не поворачивая, медленно тяните, чтобы отделить стеклянную трубку от внутренних компонентов нагревателя.

Слишком быстрая или сильная тяга может повредить компоненты нагревательного элемента.

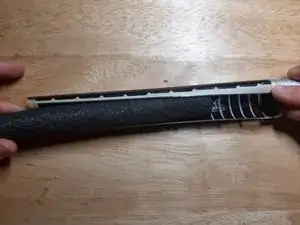

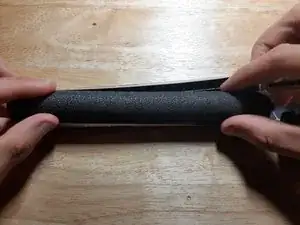

Найдите пенопластовую вставку и аккуратно отделите её от нагревательной подушки.

Снимите пенопластовую вставку.

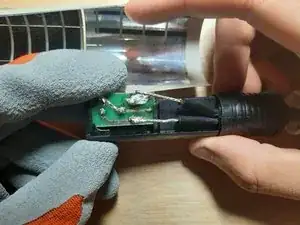

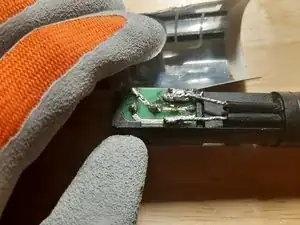

Отпаять два силовых соединения, ориентируясь по прилагаемому фото.

Наденьте перчатки и средства защиты глаз и работайте в хорошо проветриваемом помещении. Пары могут быть вредны при вдыхании. Если вы не знакомы с пайкой, обратитесь к этому руководству.

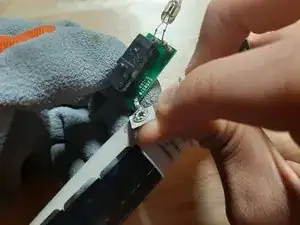

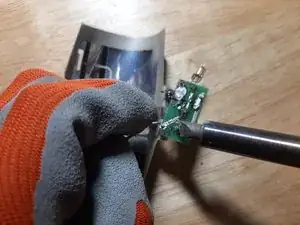

Отогните нагревательную подушку, одновременно легко надавливая на плату, чтобы помочь разделению двух компонентов.

Существует высокий риск ожога пальцев, поэтому используйте средства защиты рук и глаз, такие как перчатки и защитные очки.

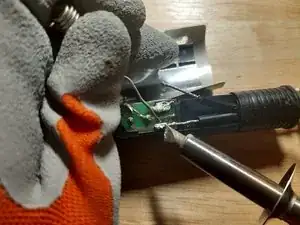

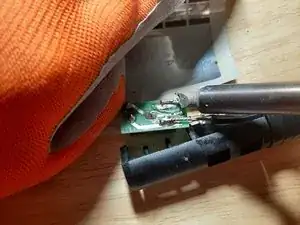

Нагревайте верхний контакт до тех пор, пока припой не расплавится и контакт не станет съёмным. Уберите контакт и отложите в сторону. Повторите процедуру для второго контакта.

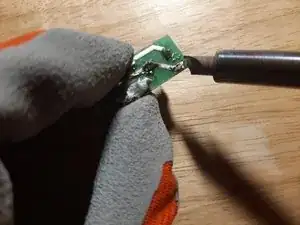

Удалите старый припой, подогревая его и слегка соскребая.

Вставьте новый контакт нагревательного элемента в отверстие платы. Затем прижмите и расплющите нагревательную подушку.

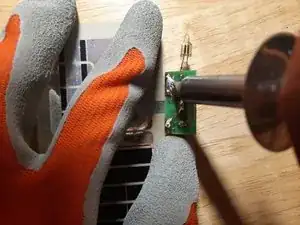

Далее нагрейте контакт и нанесите новый припой, чтобы соединить контакт с платой. Повторите для другой стороны.

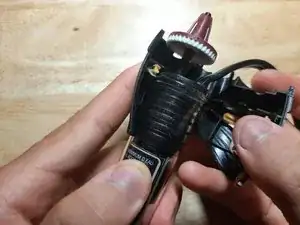

По окончании сдвиньте плату обратно в пластиковый корпус обогревателя.

Удерживая нагревательную подушку, установите плату внутри корпуса. Возможно, потребуется прижать провода, чтобы закрыть корпус. Повторите для второго кабеля.

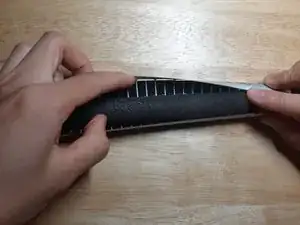

Верните пенопластовую вставку обратно в нагревательную подушку.

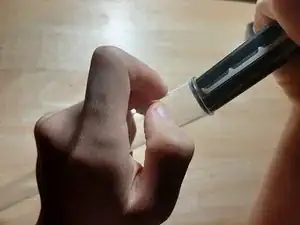

Сожмите нагревательное ядро так, чтобы оно вошло обратно в стеклянную трубку. Прекратите вставку, как только упрётесь в резиновую заглушку.

Сцепление должно быть плотным.

Когда дойдёте до платы, убедитесь, что осталось достаточно зазора, чтобы не повредить её.

Для упрощения повторной установки резиновой заглушки рекомендуется использовать смазку.

Надавите, пока резиновая заглушка полностью не войдёт на место.

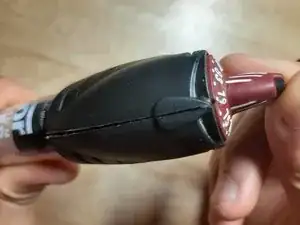

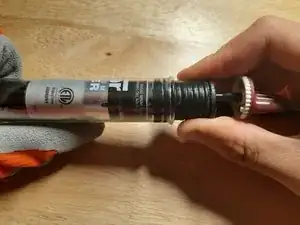

Прикрепите пластиковый корпус, убедившись, что ранее отмеченный переключатель нагрева правильно совместлён.
