Разборка цилиндра IT-Riage Rev 3
Здесь показано, как получить доступ к цилиндрам под креслом для смазки двигателей.
Шаг 1

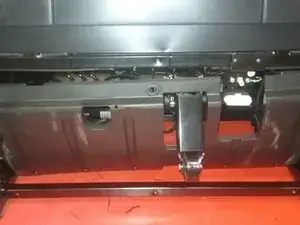

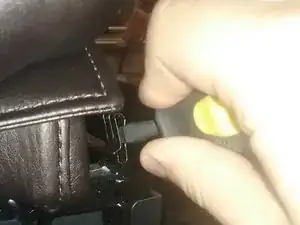

Так будет выглядеть кресло без подножки. Чтобы снять подножку, отсоедините шнур питания и воздушный шланг за подножкой. Затем с помощью плоской отвертки снимите защёлки по обеим сторонам, поддев наконечником отвертки защёлку и одновременно поднимая её вверх.
Шаг 2

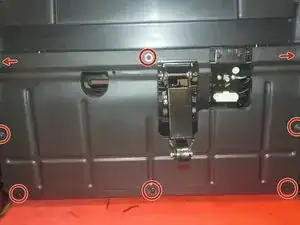

С помощью крестовой отвертки выкрутите 6 винтов, удерживающих эти 2 передние панели. После снятия они отсоединяются на две части — обращайтесь с ними осторожно, это тонкий пластик.
Шаг 3

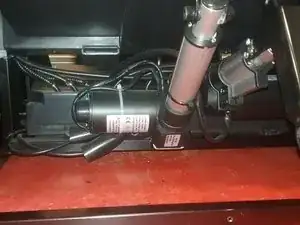

После снятия передних панелей вы увидите мотор реклайнера/«нулевой гравитации». НЕ ПЕРЕПУТЫВАТЬ с мотором подножки. Мотор подножки имеет на конце колесный механизм. Смажьте цилиндр реклайна, откинув кресло назад, и при полном выдвижении нанесите смазку по необходимости.
Заключение
Для сборки выполните эти шаги в обратном порядке. Обратите внимание при установке передних панелей на правильный порядок их установки. При неправильной сборке панели могут быть повреждены при работе кресла.
Перевод руководства с ifixit.com
