Полная сборка солнечной печи

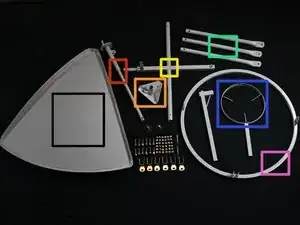

Ниже приведён перечень всех деталей параболической солнечной печи.

6 секций отражающей чаши

1 расширительная труба

1 центральная пластина штатива

1 Т-образная пластина

3 ножки основания штатива

1 плоский поддон печи

1 кольцо трубы

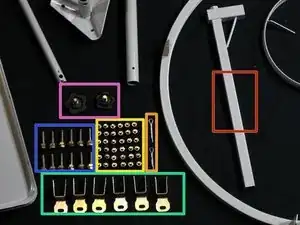

Продолжение перечня деталей солнечной печи.

1 стойка плоского поддона

2 шплинта

36 пар болт/гайка 10 мм

6 кронштейнов кольца трубы

12 пар болт/гайка 14 мм

2 зажимных звёздочки для регулировки печи

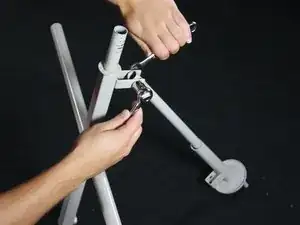

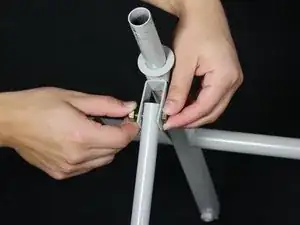

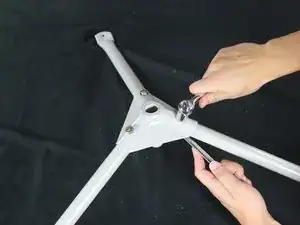

Проденьте болт 14 мм через каждую ножку штатива и центральную пластину. Закрепите каждый болт, накрутив гайку от руки с другой стороны.

Убедитесь, что плоской стороной каждая ножка штатива направлена вниз, к земле.

Затяните каждую гайку при помощи двух ключей 14 мм, пока ножки не станут надёжно фиксироваться и штатив не сможет стоять самостоятельно.

Разместите нижнюю часть расширительной трубы по центру между выступами кронштейна Т-образной пластины. Проденьте болт 14 мм через кронштейн и расширительную трубу, накрутите гайку от руки. Закрепите соединение при помощи ключей 14 мм.

Направление, с которого вставляется болт 14 мм, значения не имеет.

Перед началом убедитесь, что у вас есть все необходимые детали и инструменты, а также рабочая площадка диаметром не менее двух метров.

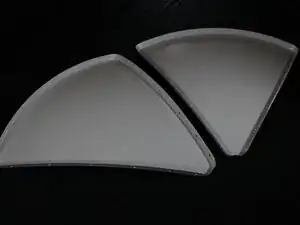

Разложите две треугольные секции рядом так, чтобы их острые края и основания соприкасались друг с другом.

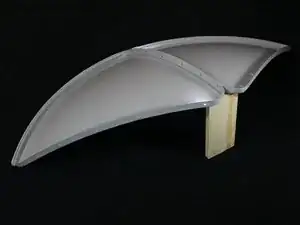

Поскольку секции не плоские, рекомендуется подпереть один конец коробкой или другим подходящим предметом, чтобы обеспечить устойчивость во время сборки.

Используйте гайки и болты 10 мм для соединения двух пластин. Сначала накрутите каждый болт с гайкой вручную, затем затяните их двумя ключами 10 мм.

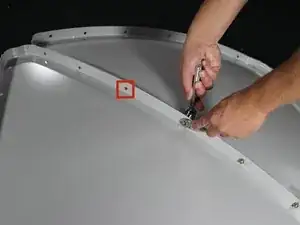

НЕ устанавливайте гайку и болт в ТРЕТЬЕ отверстие от центра (заострённого конца секции). Именно сюда позже будет установлен кронштейн кольца трубы.

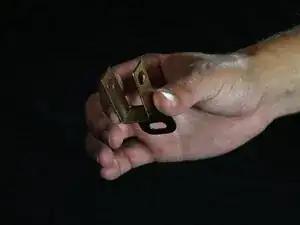

После надёжного соединения двух секций вернитесь к третьему отверстию, которое осталось свободным. В дополнение к гайке и болту вам потребуется кронштейн кольца трубы.

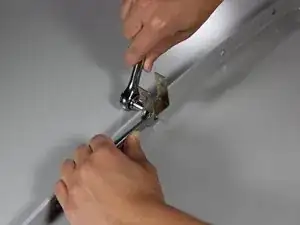

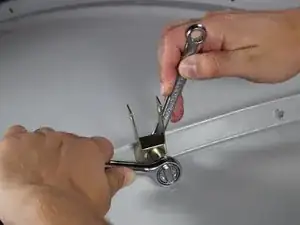

Вставьте болт с гайкой 10 мм, при этом болт должен пройти через сторону кронштейна с одним отверстием. Накрутите гайку от руки и затяните ключами 10 мм.

Убедитесь, что кронштейн установлен НЕ между краями секций чаши.

Ориентация кронштейна значения не имеет.

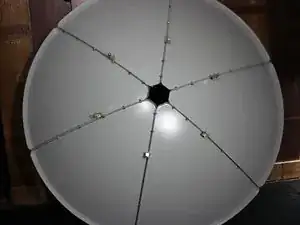

Повторите шаги 2–3, пока не соберёте всю отражающую чашу полностью из всех шести секций.

Не забудьте установить кронштейны кольца трубы в правильные места по всему периметру отражающей чаши — в третьи отверстия от центра.

Положите собранную чашу солнечной панели лицевой стороной вниз так, чтобы металлические кронштейны оказались сверху и смотрели вверх.

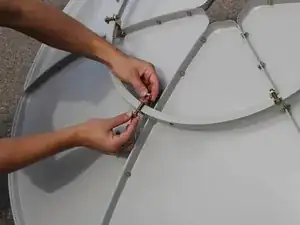

Установите кольцо трубы в металлические кронштейны, расположенные по центру чаши.

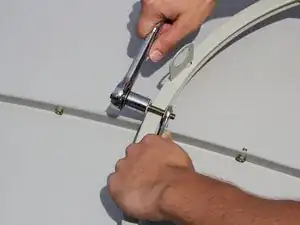

Проденьте болт 14 мм через каждый из шести металлических кронштейнов и закрепите гайкой.

Затяните при помощи двух ключей 14 мм до упора.

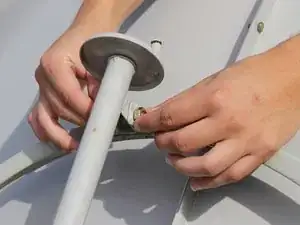

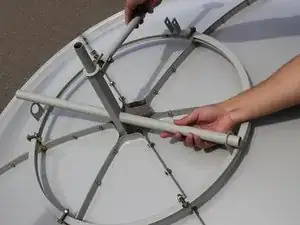

Вдвиньте поперечину в два отверстия опорного кольца, убедившись, что её верхняя часть выходит через центральную часть чаши солнечной панели.

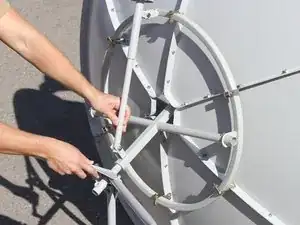

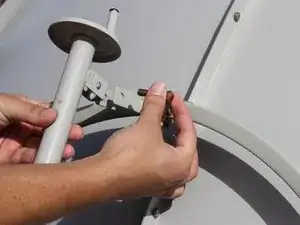

Вставьте болт 14 мм в металлический кронштейн на опорном кольце через регулируемую рукоятку и закрепите гайкой.

Затяните вручную.

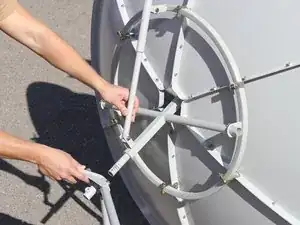

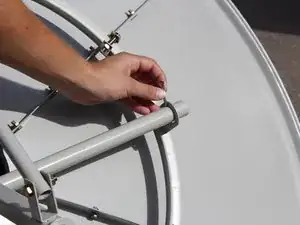

Проденьте шплинт через отверстия на каждом конце поперечины.

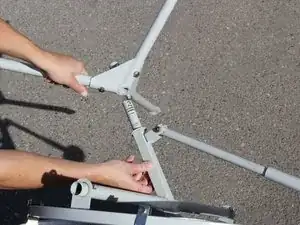

Закрепите верхнюю часть центральной пластины основания штатива на поперечине, убедившись, что плоской стороной ножки штатива направлены от чаши солнечной панели.

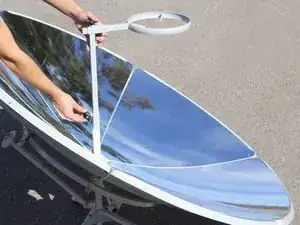

Установите солнечную печь вертикально на штатив и закрепите стойку для печи на поперечине, выходящей через центр чаши солнечной панели.

Вверните винт со звёздочкой в отверстие в верхней части поперечины и затяните вручную.
