Полная разборка: обогреватель для полотенец Zadro

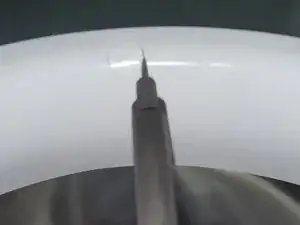

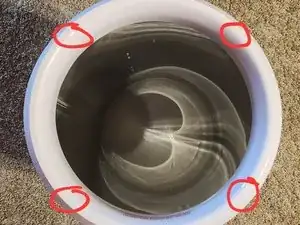

Вам понадоб Phillips отвертка с длинным тонким стержнем, чтобы добраться до утопленных винтов.

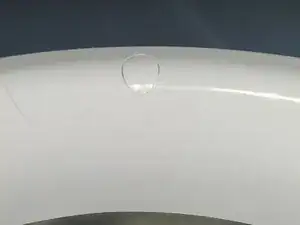

Я использовал острый край плоской отвертки, но также подойдет и нож. Заглушки просто вытаскиваются.

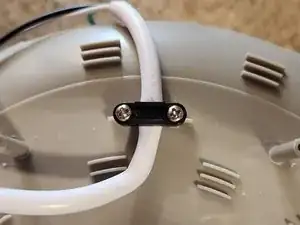

Белый кабель прикреплен к боковой стороне обогревателя. Если вы вытянете верхнюю часть обогревателя слишком далеко, не переживайте. Вы сможете легко закрепить его на месте позже.

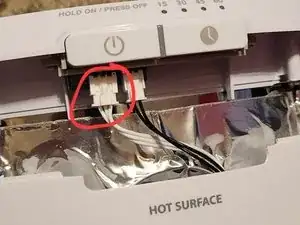

Вам нужно будет нажать на замок соединителя, чтобы его снять. Не прикладывайте слишком много усилий к разъему.

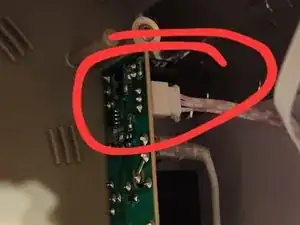

Этот этап может быть немного сложным. Вам нужно будет добраться до внутренней части обогревателя, чтобы отключить другой конец белого кабеля. Нижний разъем также имеет защелку, но она не видна.

Этот шаг необязателен. Лично я не отключил шнур питания, но это может облегчить работу с обогревателем.

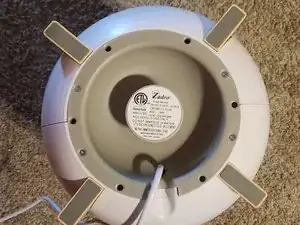

Убедитесь, что нижняя плита как можно дальше опущена вниз по шнура питания. Вам нужно будет провести шнур питания через отверстие внизу при удалении внутренних частей.

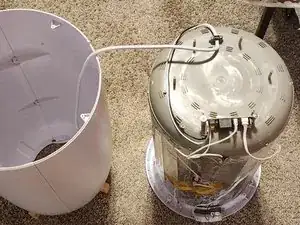

Пока я выдвигал внутренние компоненты обогревателя из корпуса, они застряли несколько раз. Мне пришлось повернуть их, чтобы освободить. Не прикладывайте слишком много усилий для удаления внутренних частей.

Этот шаг необязателен. Шнур питания — это черные и белые разъемы слева. Я не сфотографировал разъем для заземляющего кабеля (зеленый). Он прикреплен к стороне обогревателя. Снятие шнура питания может облегчить работу с обогревателем.

Я не знал, что белый кабель прикреплен к внутренней части обогревателя. На фото он все еще подключен.

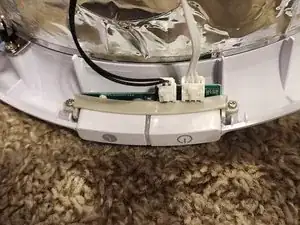

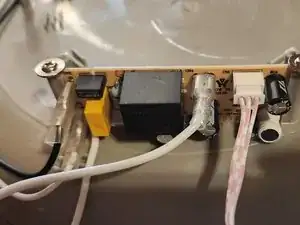

Существуют два маленьких винта, которые крепят верхнюю печатную плату к верхней части обогревателя.

Я не знал, что белый кабель прикреплен к внутренней части обогревателя. На фото он все еще подключен.

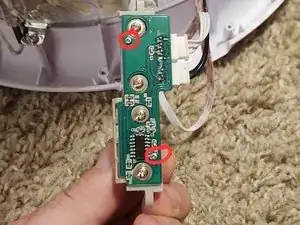

Один из маленьких винтов (обведен на фото) не был полностью затянут. Небольшой люфт мешал пластиковой части кнопки задействовать кнопку на печатной плате. Затяжка винта решила мою проблему.

Вы также можете удалить черный кабель, чтобы облегчить работу с верхней печатной платой.

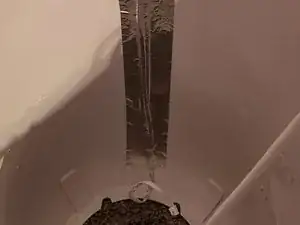

Мне пришлось приклеить белый кабель на место перед сборкой обогревателя. Он отклеился, когда я вынимал внутренние части из пластикового корпуса.
