Как заменить систему шнуровки с диском в походном ботинке

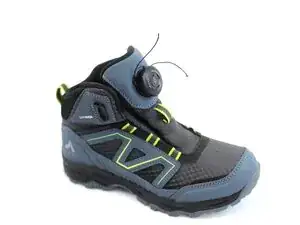

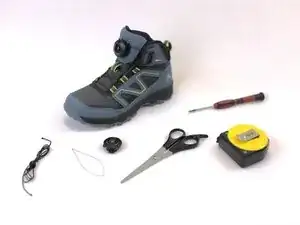

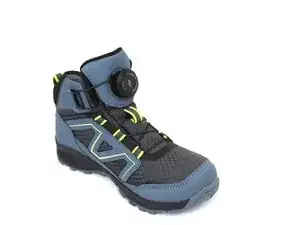

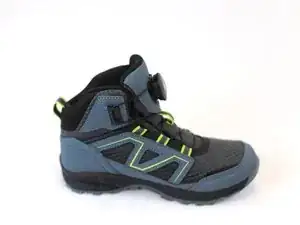

Подготовьте все инструменты, необходимые для ремонта, и найдите часть системы шнуровки с диском, которую нужно заменить.

Примечание: в этом руководстве мы заменяем весь диск и шнур.

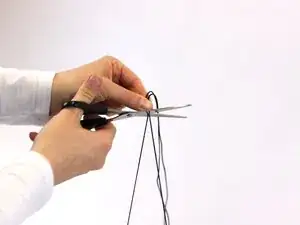

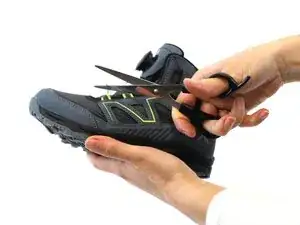

Отрежьте шнур, начиная с нижней части ботинка.

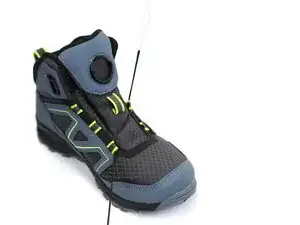

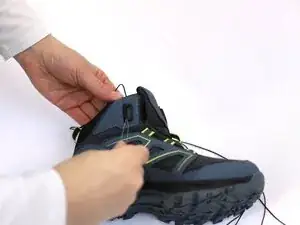

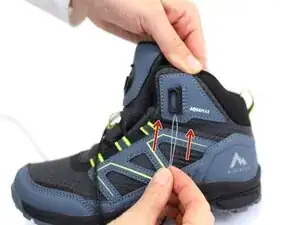

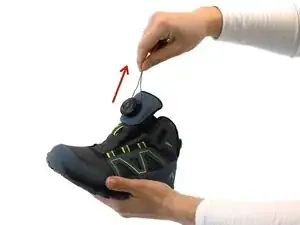

Используйте руки, чтобы тянуть шнур вверх, следуя направлению красных стрелок.

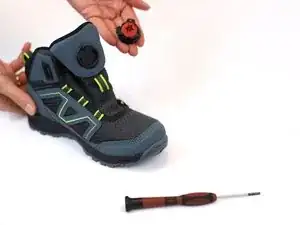

Используйте отвёртку с плоским и тонким лезвием, чтобы снять диск.

Вставьте отвёртку между диском и основанием и, действуя как рычагом, подайте диск вверх и вытяните его из основания.

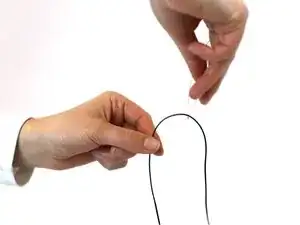

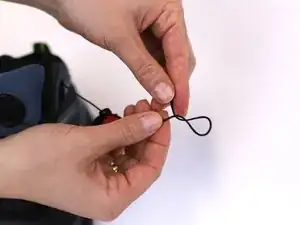

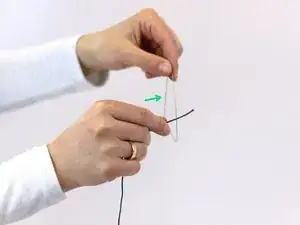

Вставьте новый шнур внутрь металлической петли и подготовьтесь к следующему шагу.

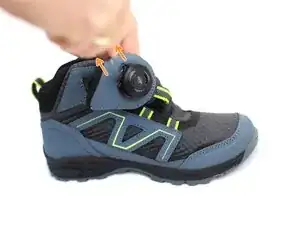

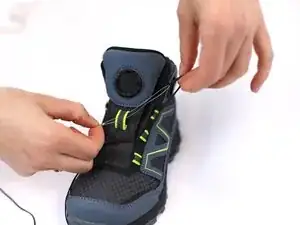

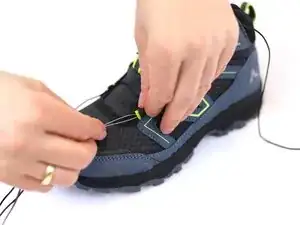

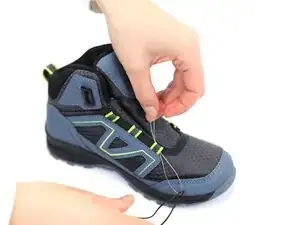

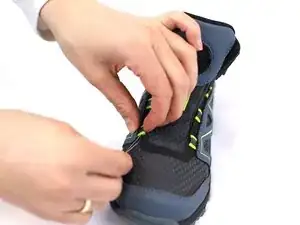

Пропустите шнур через первое отверстие с левой стороны, затем через второе отверстие противоположной стороны.

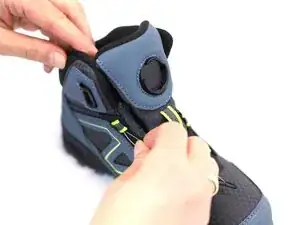

Пропустите шнур через большую петлю, расположенную в середине ботинка, затем продолжите через конечную петлю слева.

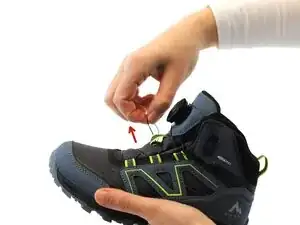

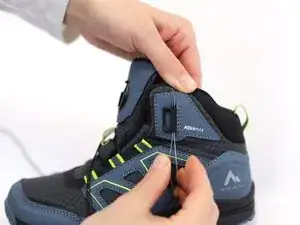

Следуя направлению красных стрелок, закрепите шнур, вставив его в предохранительную петлю на боковой стороне, и потяните его вверх.

Вытащите металлическую петлю наружу, пока она полностью не отделится от шнура.

Отложите металлическую петлю в сторону и подготовьтесь к следующему шагу.

Повторите процедуру на другой стороне ботинка, на этот раз начиная с правой стороны.

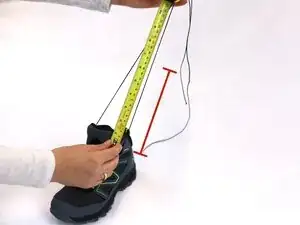

Используйте рулетку, чтобы измерить длину шнура.

Примечание: общая длина должна быть в диапазоне 14–21 см. В этом примере мы измерили 17 см.

Отрежьте отмеренную длину и подготовьтесь к следующим шагам.

Установите диск в положение «разблокировано».

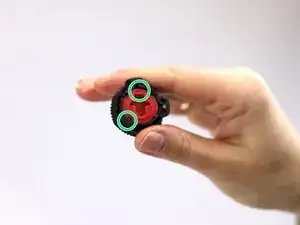

Найдите две стрелки, показанные в зелёных кругах.

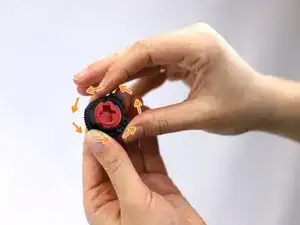

Поверните диск, пока обе стрелки не совпадут (жёлтый круг).

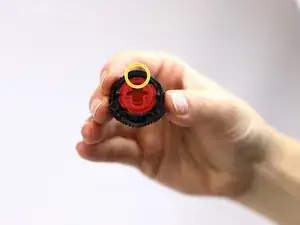

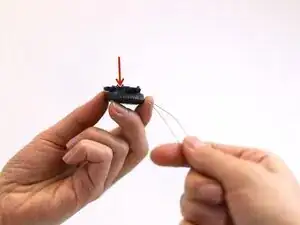

Найдите отверстие в диске. (красная стрелка)

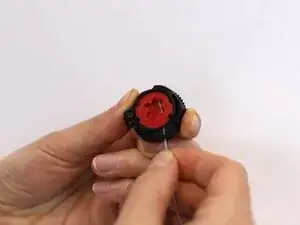

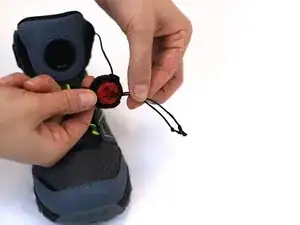

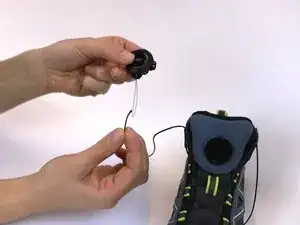

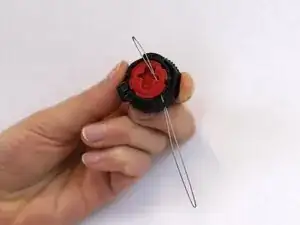

Вставьте металлическую петлю внутрь диска.

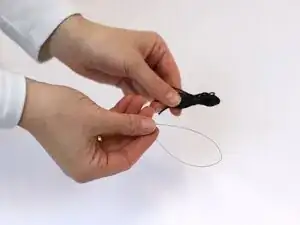

Вставьте шнур внутрь металлической петли.

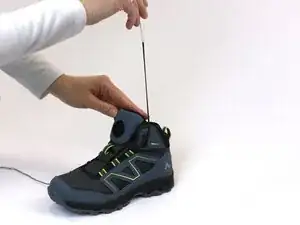

Как только шнур окажется внутри, подтяните металлическую петлю вверх.

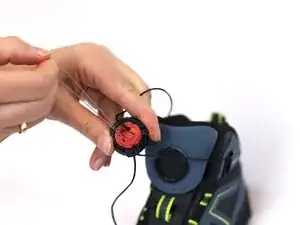

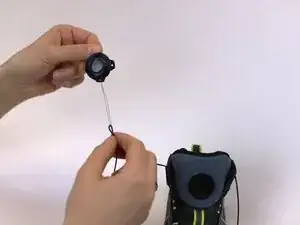

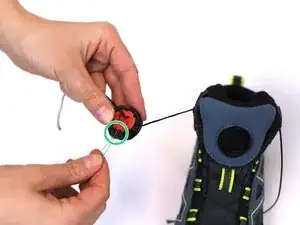

Протолкните диск до конца шнура и повторите предыдущие шаги: вставьте металлическую петлю со шнуром в другое отверстие диска (зелёный круг).

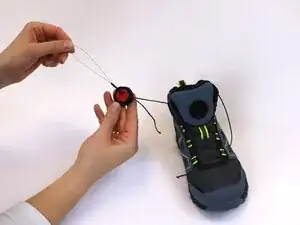

Когда металлическая петля будет вставлена в другое отверстие, продолжайте тянуть её, пока шнур полностью не пройдёт через отверстие.

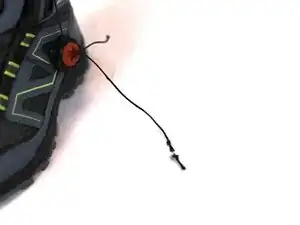

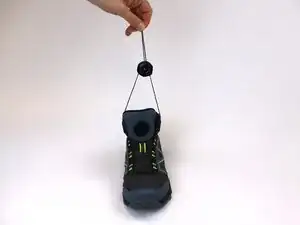

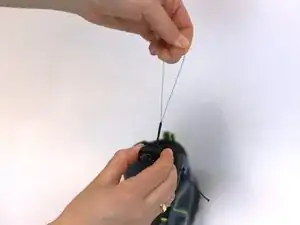

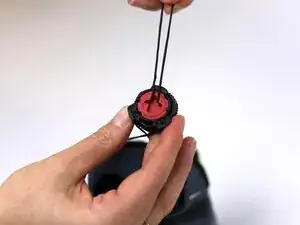

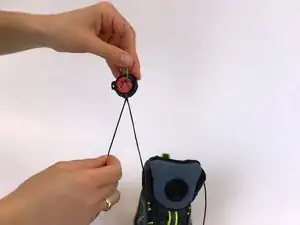

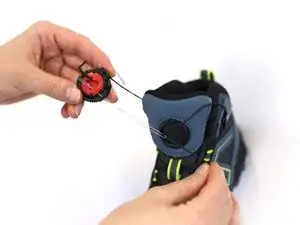

Держите диск руками и потяните оба конца шнура вверх.

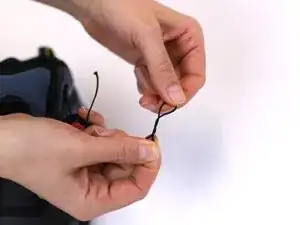

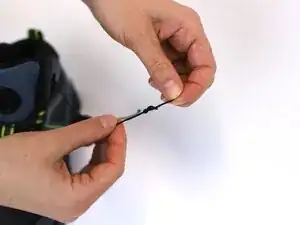

Чтобы закрепить конец шнура, нужно завязать узел в форме «восьмёрки».

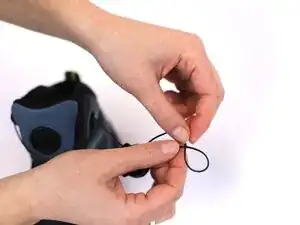

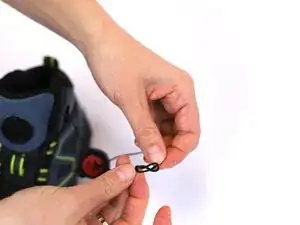

Начните с двух оборотов шнура и продолжите на следующем шаге.

Захватите конец шнурка и осторожно проведите его через образовавшуюся маленькую петлю.

Когда конец шнурка пройдет через петлю, потяните узел с обеих сторон, чтобы затянуть его.

Еще раз потяните узел, чтобы зафиксировать его.

Перед обрезкой убедитесь, что сзади узла осталось 2–3 мм запаса (красные линии).

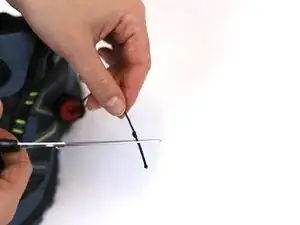

Обрежьте шнурок до указанной длины.

Сровняйте оба конца шнурка с основным диском и поместите их перед основанием диска.

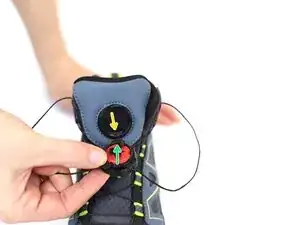

Совместите кромку диска (зеленая стрелка) с нижней частью (желтая стрелка) и убедитесь, что он заходит внутрь.

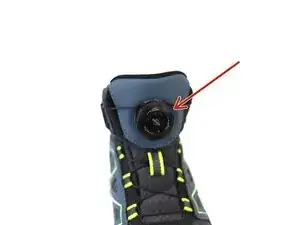

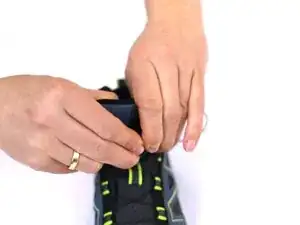

Удерживайте диск обеими руками и нажмите его на «язычок» ботинка, пока не услышите щелчок.

🛠️🏆👏 Поздравляем! Ремонт завершён, вы готовы к использованию!
