Dyson Supersonic HD01 Замена мотора
В этом руководстве показано, как заменить мотор в вашем Dyson Supersonic HD01. Мотор в фенe может потребовать замены, если он был повреждён, и другие варианты ремонта фена не дали результата.
- Предупреждение: при работе с переключателями и другими хрупкими компонентами соблюдайте осторожность и не применяйте чрезмерную силу при извлечении и установке деталей и электронных компонентов.
- Напоминание: при повторной сборке потребуется заново нанести клей, чтобы вернуть кнопки на место на корпусе фена.
Шаг 1

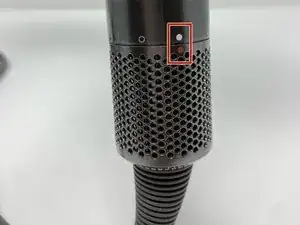

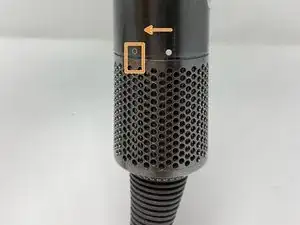

Найдите красную точку на верхней части крышки фильтра.
Красная точка будет выровнена с белой точкой внизу ручки фена.
Поверните крышку фильтра против часовой стрелки, пока красная точка не совместится с белым пустым кружком на ручке фена.
Шаг 2

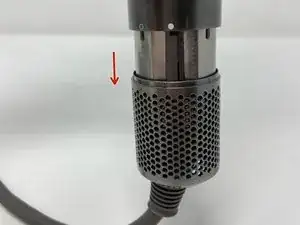

Снимите крышку фильтра, сдвинув её с ручки.
Шаг 3

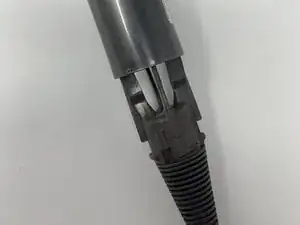

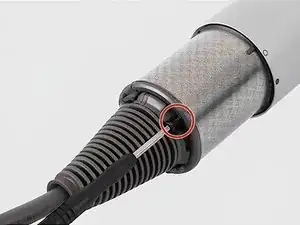

Удалите два фиксирующих винта в основании ручки, используя отвертку T6.
Шаг 4

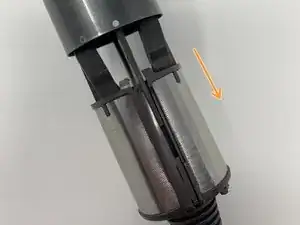

Разделите сетку фильтра по пластиковому шву, раздвинув её.

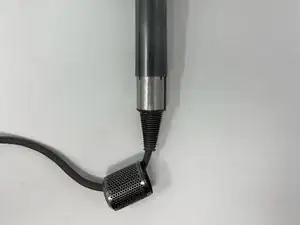

Снимите сетку фильтра, сдвинув её с ручки.
Шаг 5

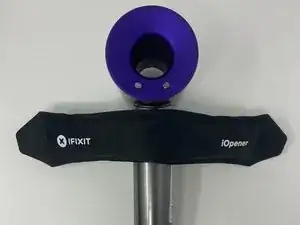

Нагрейте iOpener в микроволновой печи 30 секунд и немедленно приложите его к верхней части кнопок.

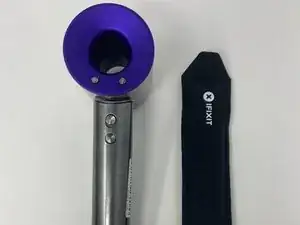

Оставьте iOpener на месте на несколько минут.
Шаг 6

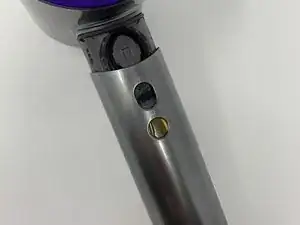

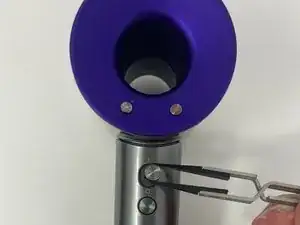

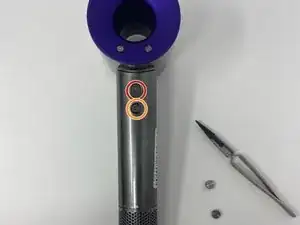

Удалите кнопки пинцетом.
Кнопка питания
Кнопка холодного обдува

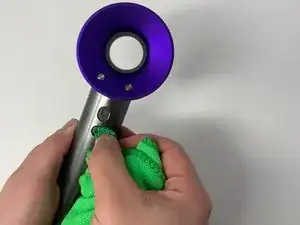

Используйте микроволоконное полотенце, смоченное в изопропиловом спирте, чтобы очистить отверстия для кнопок. Это поможет ослабить застрявшие кнопки.
Шаг 7

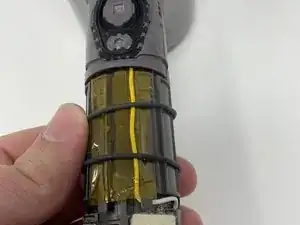

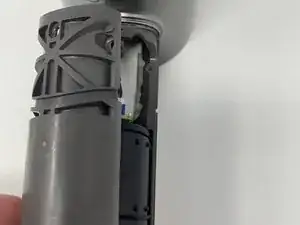

Оттяните крышку фена вниз.
Сверните 2 уплотнительных кольца вниз по ручке и уберите их в сторону.
Шаг 8

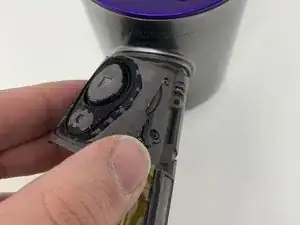

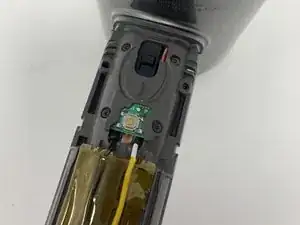

Снимите переднюю панель фена.
Поверните фен на 180 градусов к задней панели.

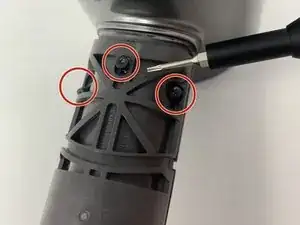

Удалите три винта 10 мм, расположенные на задней части фена, используя торкс-отвертку T6.
Удалите одиночный винт T8 у кабельного конца задней крышки.
Шаг 9
Поверните фен обратно к передней панели.

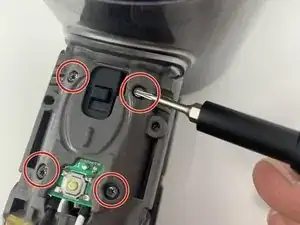

Удалите четыре винта 10 мм на передней части, используя торкс-отвертку T4.

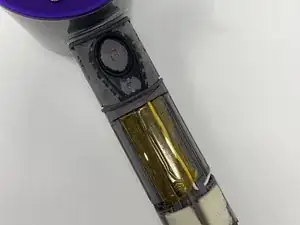

Снимите заднюю крышку фена.
Шаг 10
Сдвиньте крышку мотора вниз.

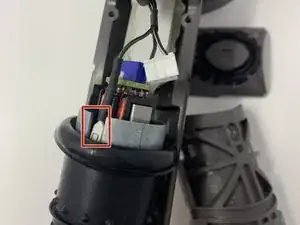

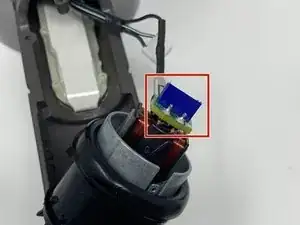

Отсоедините переключатель на металлической круглой части ближе к центру мотора.
Шаг 11

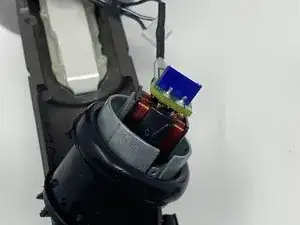

Отключите переключатель, расположенный в центральной части мотора.

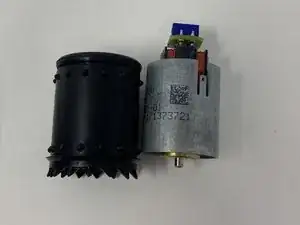

Снимите чёрный кожух с мотора.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
