Как исправить заедающую кнопку в калькуляторе Sharp

Электроника

В этом руководстве представлен простой пошаговый процесс ремонта, который быстро решает проблему заедающих кнопок на научном калькуляторе Sharp.

Оно охватывает модели EL-W531X, EL-W531XG, EL-W531XH и EL-W535X для калькулятора Sharp Scientific Write View. Если ваш калькулятор не отображает введённые числа правильно, это, вероятно, связано с заедающими клавишами. Эта распространённая проблема возникает, когда кнопки подвергаются избыточной нагрузке, например, в результате падения или грубого использования. В результате некоторые клавиши становятся липкими, выбиваются из своего положения и становятся непригодными для использования.

Шаг 1

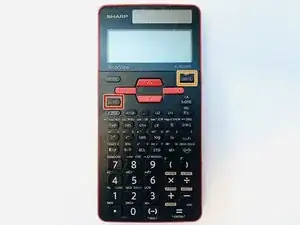

Выключите питание, нажав на кнопку с названием 2NDF, расположенную в верхнем левом углу.

Нажмите на кнопку с названием ON/C в верхнем правом углу.

Шаг 2

Переверните калькулятор так, чтобы задняя панель была направлена вверх.

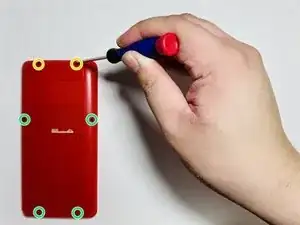

Удалите два винта Phillips #0 длиной 5 мм с крышки батареи, поворачивая отвертку против часовой стрелки.

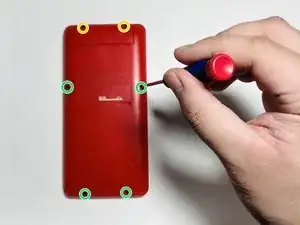

Удалите оставшиеся четыре винта Phillips #0 длиной 5 мм с крышки задней панели.

Шаг 3

Снимите крышку батареи.

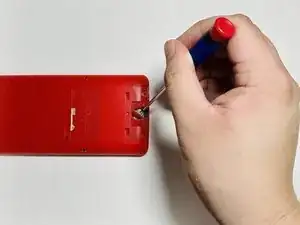

Вставьте лопатку в вырез, расположенный в правом верхнем углу, и выньте батарею.

Шаг 4

Снимите переднюю панель, вставив открывалку в небольшой зазор между передней и задней панелями.

С силой нажмите инструмент вниз и аккуратно приоткройте правую сторону.

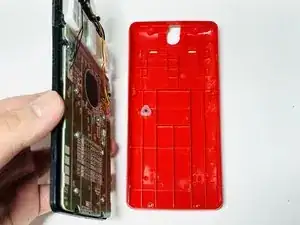

Отделите переднюю панель от задней, подняв переднюю плату.

Отделяйте переднюю и заднюю панели медленно, чтобы избежать повреждения ленты ЖК-дисплея.

Шаг 5

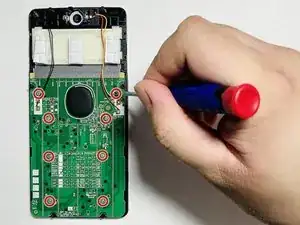

Используйте отвертку Phillips #0, чтобы удалить восемь винтов длиной 5 мм с материнской платы.

Шаг 6

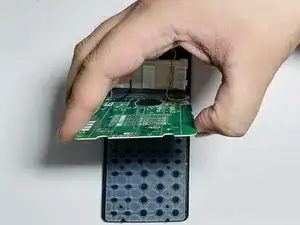

Поднимите материнскую плату, удерживая обе стороны, и поместите её на верхнюю панель.

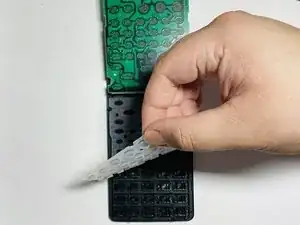

Поднимите серую прокладку вверх, удерживая любой угол, и поместите её на поверхность материнской платы.

Нажмите на серую прокладку и оказывайте давление вниз, чтобы избежать заедания физических кнопок.

Шаг 7
