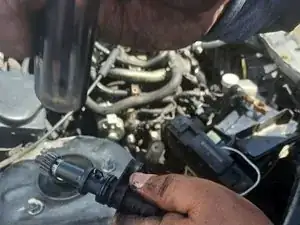

Замена зубчатого колеса датчика скорости Honda Accord 2004
В этом руководстве я покажу, как снять и заменить изношенное зубчатое колесо спидометра для Honda Accord 2004 года. В автомобилях с изношенными зубчатыми колесами спидометра двигатель будет вращать шестерню, но стрелка спидометра будет показывать скорость неточно. После замены шестерни на подходящую, входящую в пазы системы спидометра, стрелка должна начать показывать реальную скорость автомобиля.
Предупреждение: в этом руководстве потребуется отключение автомобильного аккумулятора. Перед началом поставьте автомобиль на парковку, выключите зажигание и включите стояночный тормоз.
Шаг 1

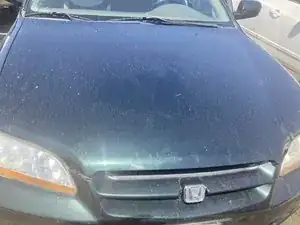

Зафиксируйте открытую крышку капота опорным стержнем капота.
Шаг 2

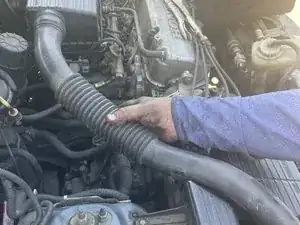

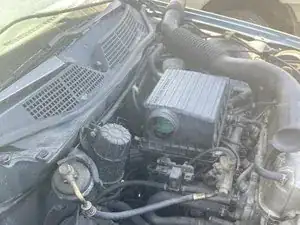

Снимите вручную крупный воздушный патрубок двигателя.
Отложите этот крупный патрубок в сторону.
Шаг 3

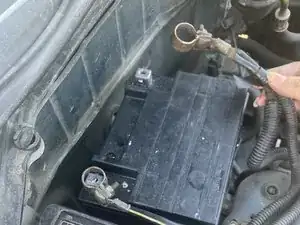

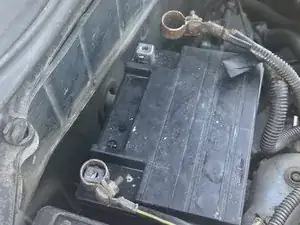

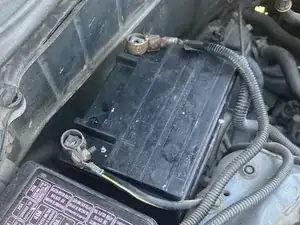

Держась за изолированную часть кабелей, снимите клеммы с выводов аккумулятора.
Снимите правую клемму аккумулятора с вывода, затем снимите левую клемму с вывода.
Будьте осторожны, чтобы не касаться металлических частей аккумулятора, особенно когда клеммы еще подключены.
Шаг 4

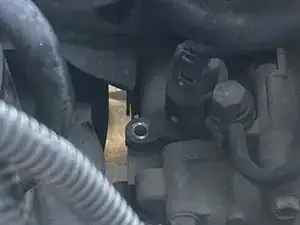

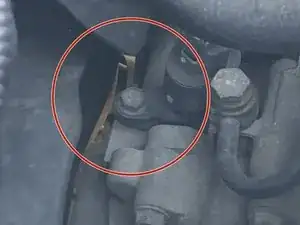

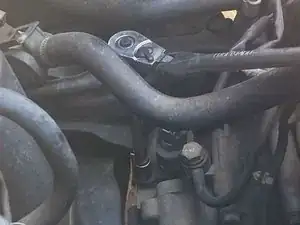

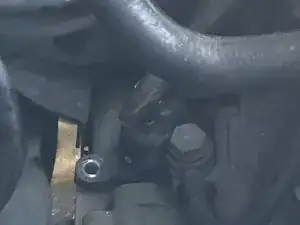

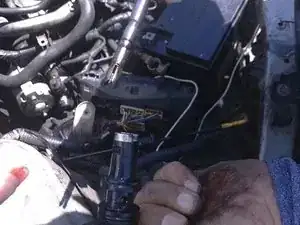

Поднимите трубки двигателя в сторону, чтобы увидеть датчик зубчатого колеса спидометра с 12,0-мм фланцевым болтом и разъемом, расположенными рядом друг с другом.
Шаг 5

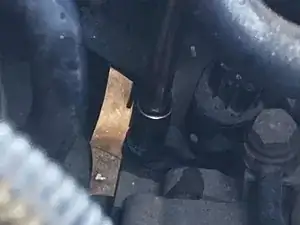

Наденьте 12-мм торцевую головку на фланцевый болт 12,0 мм датчика зубчатого колеса спидометра.
Если добраться до болта трудно, подсоедините удлинитель для торцевой головки, чтобы облегчить доступ.
Поверните торцевую головку против часовой стрелки, чтобы ослабить болт.
Когда фланцевый болт достаточно ослабнет, открутите его вручную.
Шаг 6

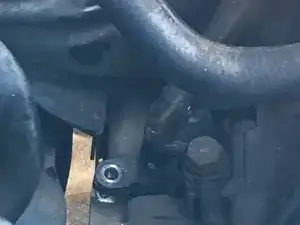

Отложите снятый фланцевый болт 12,0 мм в сторону.
Болт, который удерживает систему датчика зубчатого колеса спидометра на месте — это фланцевый шестигранный болт 12 x 35 мм.
Шаг 7

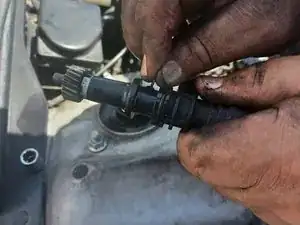

Используйте плоскогубцы с плоскими губками, чтобы аккуратно сдвинуть датчик зубчатого колеса спидометра в сторону от отверстия для болта.

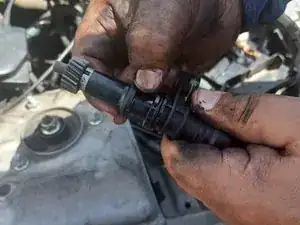

Выньте датчик зубчатого колеса спидометра из посадочного места.
Шаг 8

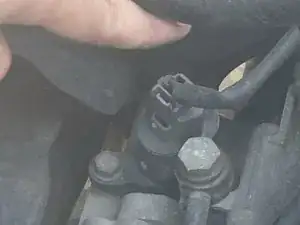

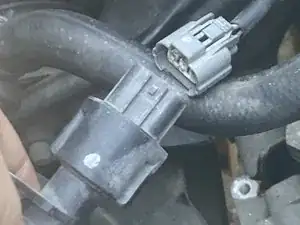

Сожмите защелку на разъеме датчика скорости, чтобы разблокировать разъем от датчика зубчатого колеса.
Если разъем трудно отсоединить вручную, аккуратно используйте плоскогубцы с плоскими губками, чтобы надавить на защелку.
Шаг 9

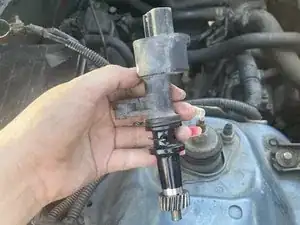

После отсоединения разъема от зубчатого колеса снимите систему датчика спидометра с автомобиля.
Шаг 10

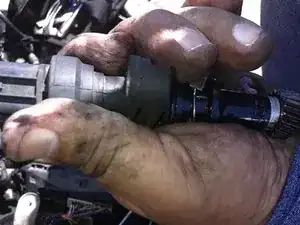

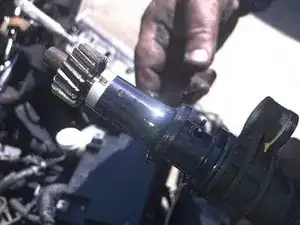

Осторожно выпрессуйте металлический штифт на стороне системы спидометра, стараясь не погнуть штифт слишком сильно.
Это штифт, удерживающий зубчатую шестерню датчика скорости вместе.
Когда штифт ослабнет, вытяните его из шестерни и отложите штифт в сторону.
Шаг 11

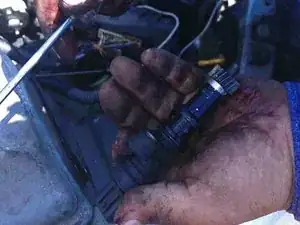

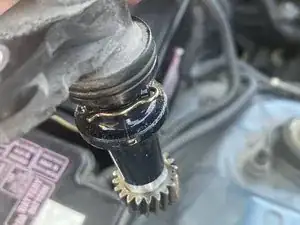

Выньте шестерню из датчика скорости вручную.
Шаг 12
Вставьте новую шестерню в датчик спидометра.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
