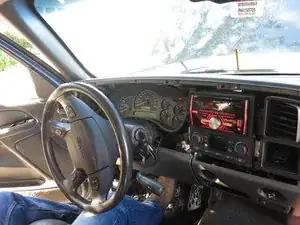

Как снять головное устройство FHX-720bt в Chevrolet Silverado 1999–2007 годов
Перед началом работы обратите внимание на несколько моментов. Во‑первых, убедитесь, что автомобиль припаркован на ровной поверхности и поставлен на стояночный тормоз. Это необходимо для одного из шагов, чтобы безопасно поставить автомобиль на первую передачу и сдвинуть рычаг переключения передач в сторону. Для этого руководства требуются только следующие инструменты: трещотка 1/4", гаечный ключ 16 мм и гаечный ключ 7 мм.
Шаг 1

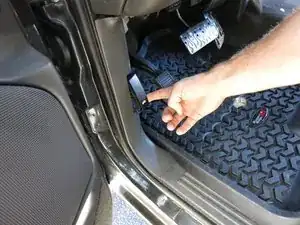

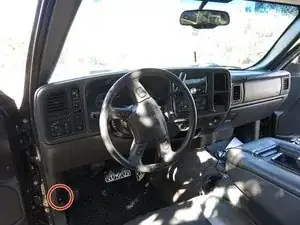

Найдите рычажок открывания капота в автомобиле — он расположен со стороны водителя под приборной панелью слева от педали стояночного тормоза.
Потяните за рычажок, чтобы открыть капот.
Шаг 2

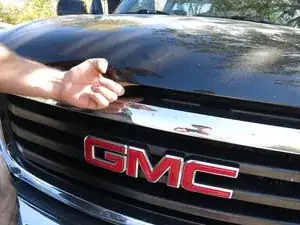

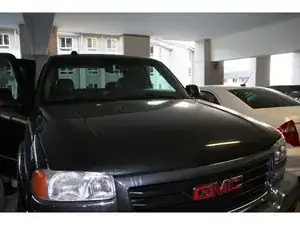

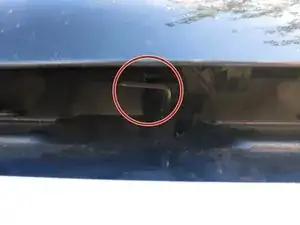

Найдите защёлку расположения капота между решёткой радиатора и капотом, непосредственно над эмблемой «GMC» на передней части автомобиля.
Подденьте защёлку вверх, затем поднимите капот.
Шаг 3

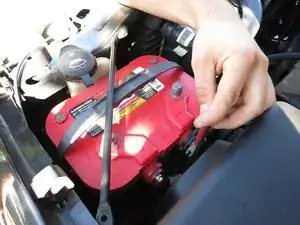

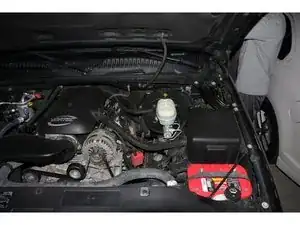

Найдите аккумулятор в передней части моторного отсека рядом с фарой со стороны водителя.
Снимите чёрную минусовую клемму с помощью торцевого ключа 5/16" или гаечного ключа 5/16".
БУДЬТЕ ОСТОРОЖНЫ. НЕ ПЕРЕПОЛОЖИТЕ ПОЗИТИВНЫЙ И МИНУСОВОЙ ПРОВОДЫ.
Шаг 4

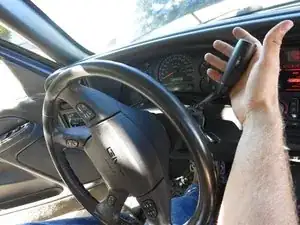

Убедитесь, что автомобиль находится на ровной поверхности, затем задействуйте стояночный тормоз.

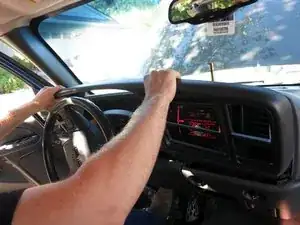

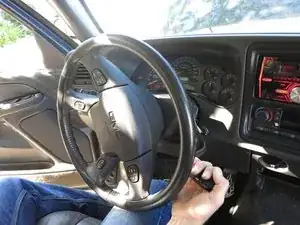

Включите первую передачу, чтобы рычаг переключения был убран с пути для следующего шага.
Шаг 5
После освобождения из фиксаторов потяните вверх — облицовка полностью выйдет.
Отложите облицовку в сторону; вы готовы к следующему шагу.
Шаг 6

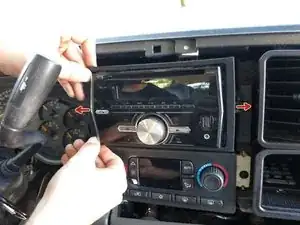

Снимите переднюю панель с головного устройства.
Для этого потяните одновременно за левую и правую стороны, чтобы освободить панель из защёлок.
После освобождения отложите переднюю панель и переходите к следующему шагу.
Шаг 7

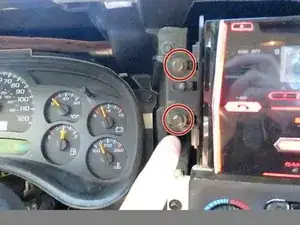

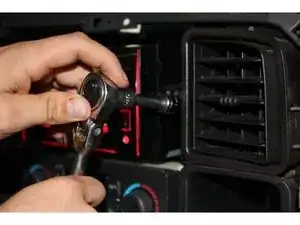

Снимите три болта, используя торцевой ключ 7 мм: два слева и один справа.
Шаг 8

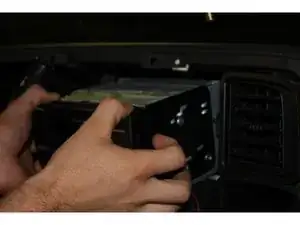

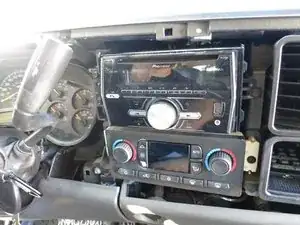

Извлеките головное устройство после того, как болты будут удалены.
Шаг 9
Положите головное устройство лицевой стороной вниз, чтобы провода на задней панели были видны и к ним было проще получить доступ.

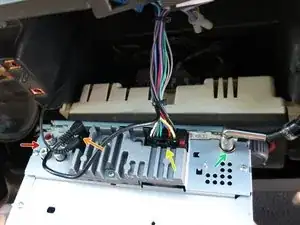

Ниже перечислены разъёмы, подключённые к головному устройству. Цвета соответствуют цветам проводов.
RCA входы
Вход/провод микрофона
Жгут питания/аудио/управляющие провода
Антенный вход/провод

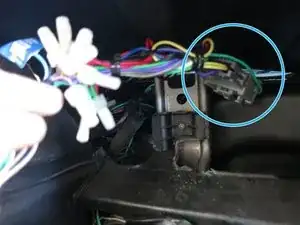

Разъём жгута проводов
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
