2012–2015 Honda Civic — замена дверного динамика

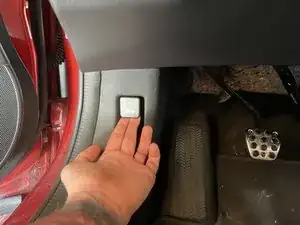

Откройте капот рычагом внутри салона.

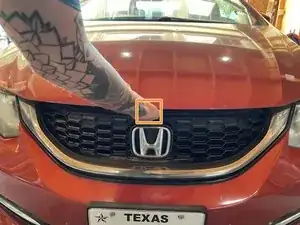

Потяните за защёлку в центре капота и поднимите его.

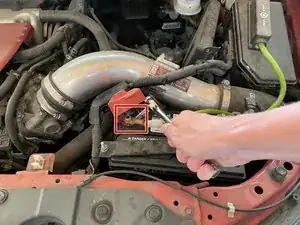

С помощью ключа на 10 мм или торцевого ключа отключите аккумулятор. Сначала отсоедините отрицательный клеммник, затем положительный.

В этом примере отключён положительный клеммник.

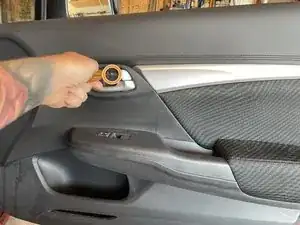

Используйте лопатку для обшивки, чтобы снять накладку за ручкой двери. Начните, вставив инструмент в заднюю часть панели и отщёлкивая накладку от двери.

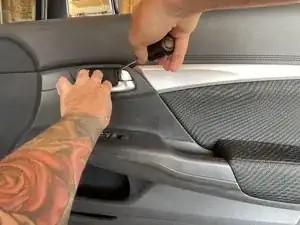

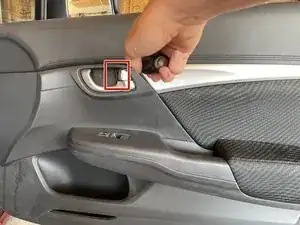

Отверткой Phillips #1 отвкрутите один винт 12 мм.

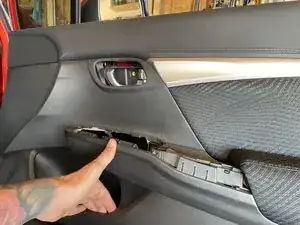

Снимите панель подлокотника, поддев её лопаткой для обшивки. Начните с передней части (у блоков управления стеклоподъёмниками) и двигайтесь к задней.

Будьте осторожны с облицовкой — в ней есть электрический разъём.

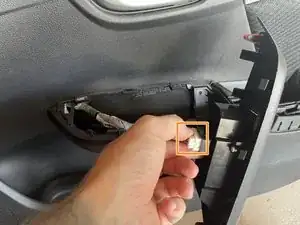

Отсоедините электрический разъём с нижней стороны этой панели, нажав на защёлку на соединителе.

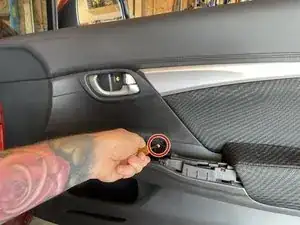

Удалите один винт с крестообразной головкой 25 мм, который откроется.

Вставьте инструмент для съёма обшивки и начинайте отщёлкивать панель двери по краю.

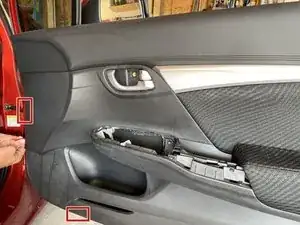

В этих местах находятся защёлки, удерживающие панель двери.

Как только все защёлки освободятся, оттяните панель от двери или просто поднимите её прямо вверх, чтобы полностью снять панель.

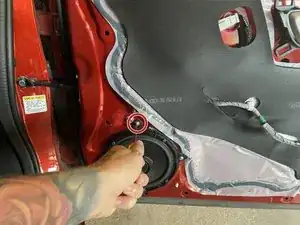

Удалите один винт с крестообразной головкой 25 мм или болт 8 мм, который крепит динамик, используя отвертку #1 Phillips или торцевой ключ на 8 мм.

Когда ничего не удерживает динамик в двери, подденьте динамик лопаткой для обшивки и снимите его с двери.

Крепление динамика в вашем автомобиле может отличаться от показанного на фотографиях, так как на фото изображён послепродажный динамик с адаптерным креплением.

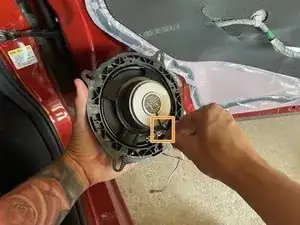

После того как динамик вынут из двери, вам нужно будет отсоединить разъём на проводе сзади (аналогично разъёму управления стеклоподъёмниками на подлокотнике).

На фото не показано: монтируйте ваш динамик на адаптер, поставляемый с послепродажными динамиками, и отложите в сторону. У вашего динамика или адаптера должны быть инструкции по установке.

Перед сверлением разметьте отверстия маркером или перманентным маркером.

Эта область будет закрыта, поэтому разметка двери допустима.

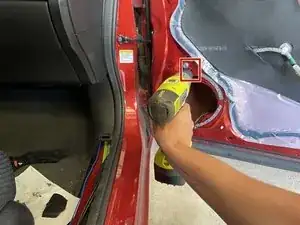

Просверлите отверстия в помеченных местах сверлом 1/8". Просверлите 4 отверстия для крепления.

Подключите жгут проводки к штатному разъёму. С одной стороны будет защёлка, которая соединяется с защёлкой вашего автомобиля.

Если у вас нет подходящего адаптера для послепродажных динамиков, вам нужно будет отрезать существующий разъём и обжать новые проводники динамика к существующим проводам в двери, как показано на фотографиях.

После обжима проводов можно подключить их к задней части динамика, надев на мужские клеммы.

Наконец, используйте самонарезающие винты в отверстиях, которые вы просверлили на предыдущем шаге.
