Замена кнопки спуска затвора Sony Alpha DSLR-A500
Контакт кнопки спуска затвора отломился во время использования камеры (предположительно, распространённый дефект этой модели). Для доступа к кнопке требуется полная разборка корпуса, как показано в этом руководстве.
Замену можно найти на Aliexpress (примерно 10 €). Если у вас работает кнопка и пружина, можно попробовать использовать тонкую проволоку вместо стопорного кольца (см. последний пункт).
Шаг 1
Выключите камеру. Снимите объектив, аккумулятор и карту памяти.
Шаг 2

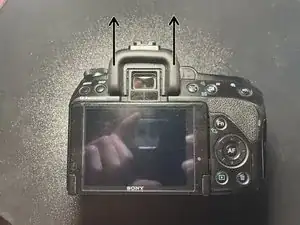

Снимите крышку видоискателя.

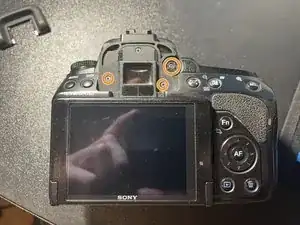

Выкрутите винты под крышкой и снимите регулировочное колесо.

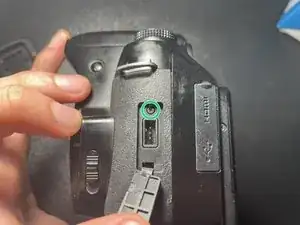

С правой стороны выкрутите один винт с панели «DC IN» и один винт под ней.
Шаг 3
С левой стороны выкрутите один винт с панели «REMOTE» и один винт снизу камеры.

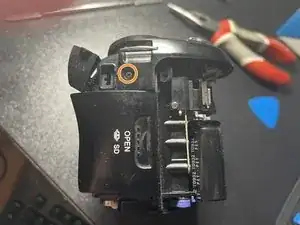

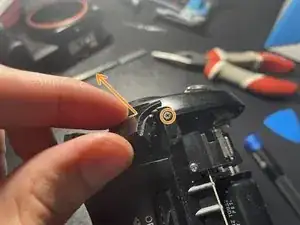

Отогните боковую панель и выкрутите отмеченный винт.
Шаг 4

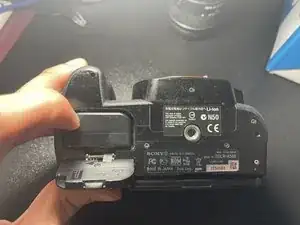

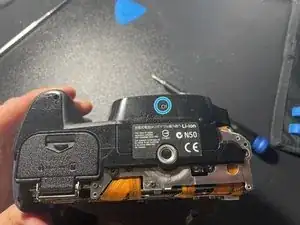

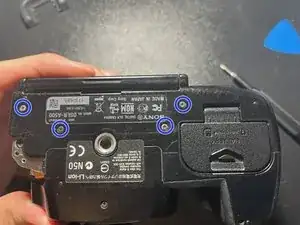

Выкрутите четыре винта снизу.

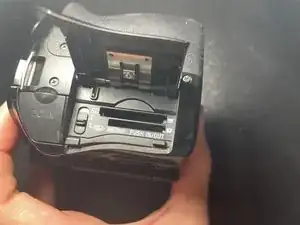

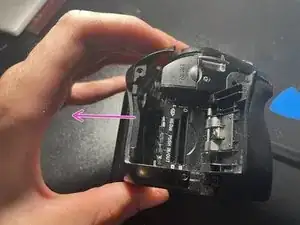

Откройте крышку слота карты памяти и осторожно наклоните заднюю крышку с этой стороны, чтобы снять её с камеры.

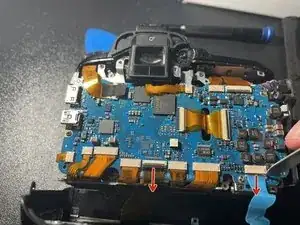

Осторожно отсоедините ленты кнопок и экрана от материнской платы. Извлекайте их за ушки, предварительно подденьте чёрный фиксатор ленты экрана.
Шаг 5

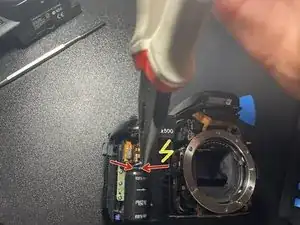

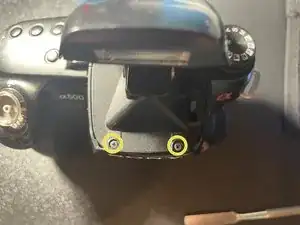

Выкрутите два винта спереди и третий — с правой стороны.
Выкрутите два винта с крышки вспышки.

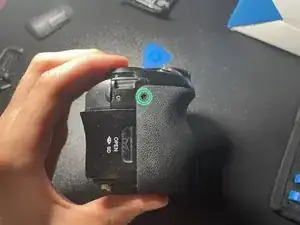

Выкрутите один винт сбоку.
Шаг 6

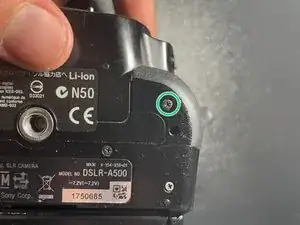

Выкрутите один винт снизу.

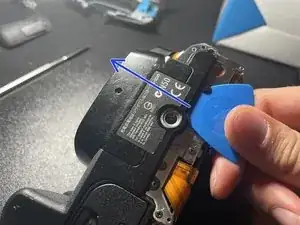

Отогните крышку снизу так, чтобы она вышла за пределы выпуклой части отверстия с дюймовой резьбой.
Шаг 7
Этот шаг необходим для снижения риска случайного короткого замыкания, которое может быть опасным как для пользователя, так и для устройства.

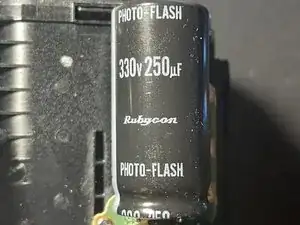

Будьте крайне осторожны на этом этапе! Конденсатор может быть заряжен до 330 вольт и в неблагоприятных условиях представляет опасность для жизни и здоровья.

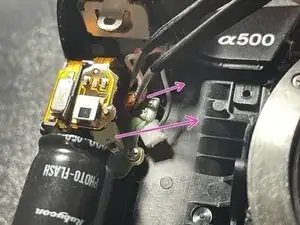

Замкните контакты конденсатора через подходящую нагрузку. Я использовал резистор 100 кОм в течение 5 секунд, а затем сделал второе замыкание просто проводом.
Отключите белый и красный разъёмы.
Шаг 8
Выкрутите боковой винт и снимите маленькую панель. Ниже находится ещё один винт, который нужно выкрутить.

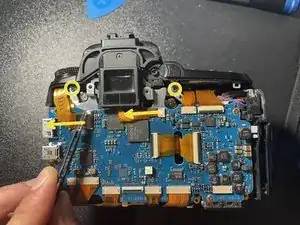

Отсоедините ленту переключателя режимов и ленту видоискателя, выкрутите два винта. Снимите крышку.
Шаг 9

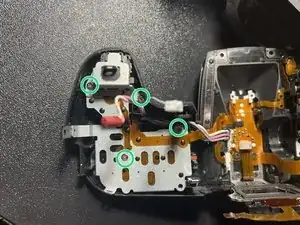

С внутренней стороны крышки выкрутите четыре винта.

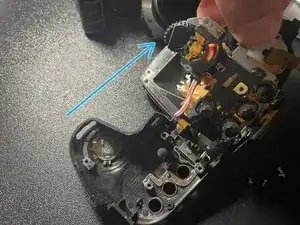

Осторожно снимите пластину, не отсоединяя ленты.
Шаг 10
В комплекте запасных частей должны быть кнопка, пружина и маленькое стопорное кольцо.

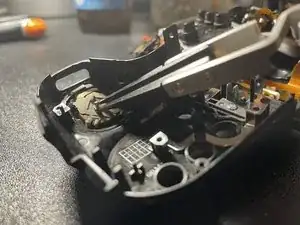

Установите кнопку и пружину с одной стороны, а с другой стороны наденьте стопорное кольцо на выступ кнопки.
Если у вас нет стопорного кольца, попробуйте заменить его тонкой металлической проволокой, например, от резистора.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
