Замена экрана Polaroid Z2300
В этом руководстве показаны необходимые шаги для замены экрана.
Шаг 1

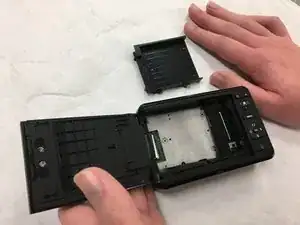

Переверните камеру задней стороной вверх и откройте дверцу для бумаги/экрана.
Шаг 2

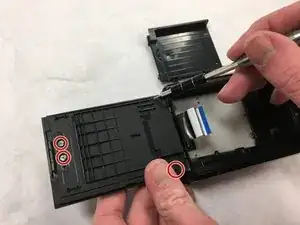

Найдите и удалите два винта длиной 3,5 мм на внутреннем лотке.
Тип шлица: JIS J00

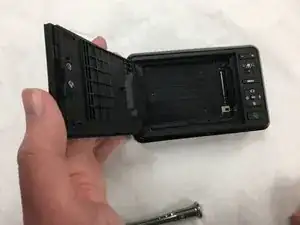

Снимите внутренний лоток.
Винты очень маленькие! Осторожно, не сорвите шлицы и не потеряйте их.
Шаг 3

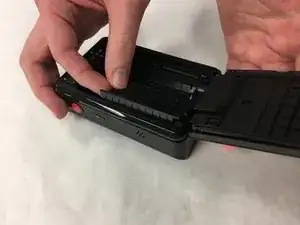

Осторожно отсоедините шлейф от платы. Это позволит экрану отделиться от остальной части камеры.
Шаг 4

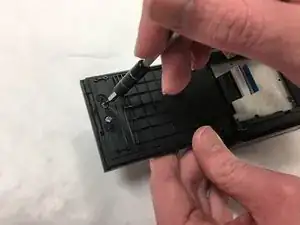

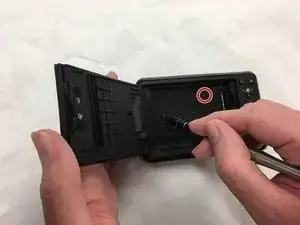

Найдите и удалите четыре винта длиной 3,5 мм на внутренней стороне дверцы.
Тип шлица: JIS J00
Винты очень маленькие! Осторожно, не сорвите шлицы и не потеряйте их.
Шаг 5

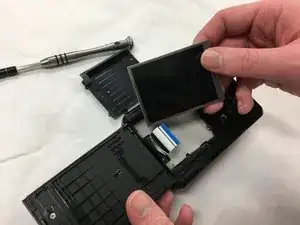

После снятия панели неисправный экран выскользнет и его можно будет заменить.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
