Замена водяного насоса Keurig K10 MINI PLUS

Поднимите крышку резервуара с холодной водой, чтобы открыть петлю.

С помощью металлической лопатки или инструмента для вскрытия аккуратно подденьте пластик с металлической оси.

Повторите предыдущий шаг на другой петле, удерживая крышку крепко при снятии, чтобы она не упала.

Снимите два винта Phillips #1 длиной 9 мм.

По возможности избегайте верхней иглы. Игла может порезать вас и/или проколоть кожу.

Винты расположены сверху там, где размещается K‑Cup.

После снятия винтов верхняя крышка должна выйти.

Задняя часть крышки удерживается двумя фиксирующими защёлками. Чтобы снять крышку, потяните её немного назад — она должна освободиться.

Затем удалите эти винты — они того же размера.

Игла острая, будьте осторожны.

После их снятия потяните шланг, пока он не отщёлкнется.

Как только шланг отойдёт, игла выпадет сама по себе.

Будьте осторожны при подъёме иглы, она острая.

Снимите два винта Phillips #2 длиной 14 мм.

Снимите два винта Phillips #2 длиной 12 мм.

Поднимите рычаг с узла. Это откроет отверстие в баке, как показано.

Рекомендуется закрыть отверстие бака салфеткой или чем‑то подобным, чтобы предотвратить попадание мелких деталей в нагревательный элемент.

Снимите два винта Phillips #2 длиной 9.7 мм.

Снимите два винта Phillips #2 длиной 11.5 мм.

Снимите штекер рычага резервуара с холодной водой с самого рычага, чтобы получить доступ к винтам основания.

Снимите два винта Phillips #2 длиной 18 мм.

Наконец, отсоедините рычаг от основания резервуара с холодной водой.

Подтяните головной узел вперёд, чтобы открыть два пластиковых пивота, удерживающих головной узел прикреплённым к основанию.

Под белой деталью скрыта пружина, как показано.

Используя инструмент для вскрытия iFixit, аккуратно отоприте пластиковую часть головного узла от пивотов корпуса и снимите её.

Снимите два винта Phillips #2 длиной 14 мм.

Снимите два винта Phillips #2 длиной 12 мм.

Винты, обведённые красным, могут быть труднодоступны и потребуют отвёртки с шириной шейки 5 мм или меньше.

Отсоедините сиденье, резко потянув его вверх.

Переверните устройство.

Снимите четыре винта Phillips #2 длиной 11.5 мм.

Переставьте металлическую крышку, сохранив прикреплённый радиатор, чтобы добраться до винтов под ней.

Рекомендуется отложить радиатор в сторону, так как он содержит термопасту.

Снимите два винта Phillips #2 длиной 11.5 мм.

Будьте внимательны, чтобы не перепутать эти два винта с расположенными за ними.

Поверните устройство обратно в рабочее положение.

Начните поддевать переднюю панель с помощью инструмента для вскрытия iFixit, как показано.

Подденьте вверх, чтобы снять крышку.

Снимите переднюю панель.

Будьте осторожны с проводами.

Снимите один винт Phillips #2 длиной 9.7 мм.

Снимите корпус кнопки, чтобы получить доступ к кнопкам.

Кнопки приготовления легко выдавливаются из гнезд, если нажать на них из передней части устройства.

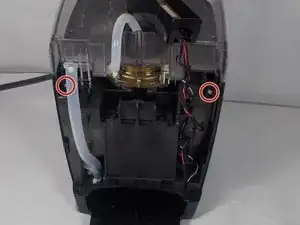

Удалите два винта Phillips #2 длиной 9,7 мм.

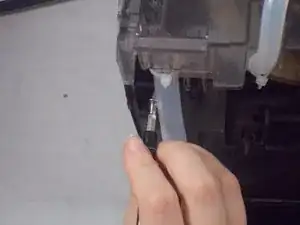

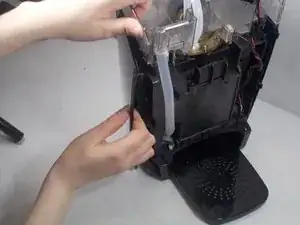

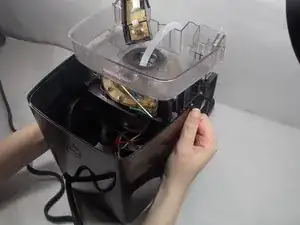

Отожмите левую, правую стороны и заднюю часть задней панели, выталкивая наружу и вверх.

Не бойтесь прикладывать достаточно сильное усилие при снятии задней панели — она зафиксирована довольно плотно.

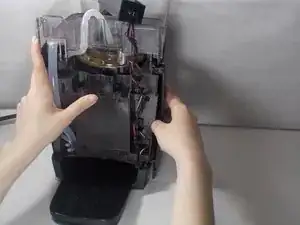

Поверните устройство, чтобы открыть сторону с насосом.

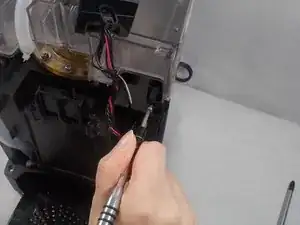

Удалите один винт Phillips #2 длиной 9,7 мм.

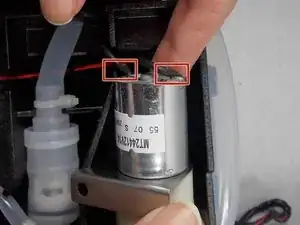

Отсоедините силовые разъёмы, подключенные к водяному насосу.

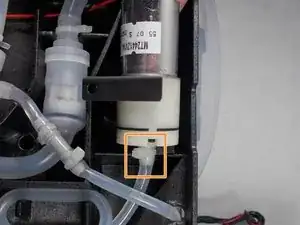

Снимите водяной шланг, присоединённый к насосу.

Удалите сам водяной насос.
